    风电叶片的设计、选材和工艺,是决定风电装置性能与功率的主要因素,影响到风力发电的单位成本,为了提高风机的效能和降低成本两因素,叶片的制作正向大型化发展。一般来讲,风电叶片的长度为数米,甚至十几米,如此大的尺寸,以往几乎没有合适的测量设备可以对它进行三维测量,即使用激光全站仪来进行三维测量,也只是获取关键点的三维数据,测量速度慢并且精度低。

华朗的综合解决方案| Hualang for Integrated Solutions

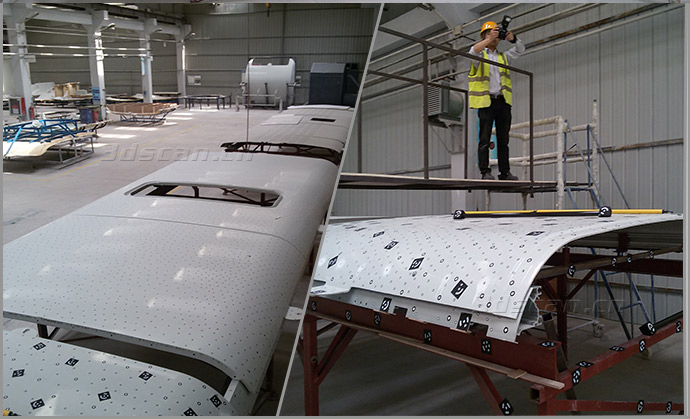

 风力发电机舱罩扫描三维检测

    近年来,新兴市场的风电发展迅速。在国家政策支持和能源供应紧张的背景下,中国的风电特别是风电设备制造业也迅速崛起,已经成为全球风电最为活跃的场所。某知名风电设备制造商需要对现有的部分产品实施改进。该公司需要采购三维扫描仪获取风力发电机舱罩的三维数据,用于逆向设计以及后期产品的质量检测。

风力发电机舱三维检测





风力发电机舱罩三维检测

1.扫描数据完整(大尺度全面扫描,精确获得完整的三维数据)

    由于能源设备中被扫描工件往往体积很大且难以移动的。运用传统计量方法难以获得完整准确的数据。

    三维扫描仪采用非接触式扫描方式,轻松解决数据的提取及处理问题,华朗三维经过大量的反复实践,对数据扫描的完整性、精确性方面进行全面研究与练习,总结出三维技术综合解决方案,即使是复杂的超大尺寸工件,也可详细输出全面的数据结果。扫描覆盖大范围景深,适合对景深较大的物体(如叶轮)进行扫描,通过逆向工程可提高叶片轴向载荷。

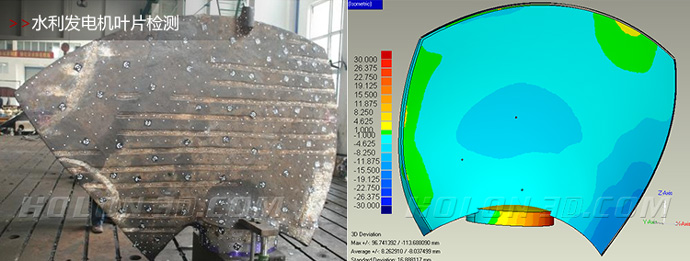

水利发电机叶片检测

水利发电机叶片检测

2.扫描时间快,使工作效率最大化

    使用传统逆向设备——三坐标测量的方式效率较低,往往测量一个较大工件耗时很长,影响产品检测的工作效率。使用三维扫描仪(HL-3DS)迅速捕捉物体表面数据,扫描速度快、操作时间短、提高工作效率、节约工作时间。



3.高精度误差分析(风能叶片的检测应用)

    产品传统检测手段已满足不了高效高精度的生产需求,通过三维扫描仪(HL-3DS)进行快速三维扫描,获得高精度、高品质的点云数据,结合专业的三维检测软件,将其与原始数模进行比对,得到彩色质量评价云谱图,提供精确地数据分析报告以及组件安装密合度分析。

    提供高精度、高品质的点云数据,扫描精度达到±0.015mm/m。针对体积较大的物体,华朗三维开发的摄影测量系统(HL-3DP),可精确地对产品做出质量检测。

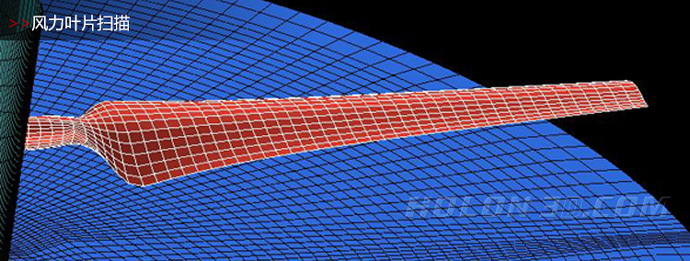

风力叶片扫描

风力叶片扫描数据

获取三维数据后的广泛应用| After the data is widely used to obtain three-dimensional

1. 叶片的 三维测量

2. 叶片弯曲试验
