    厂商为满足市场需求,需要在设计与制造的技术上进行快速的提升。 而在产品设计到生产完成,传统鞋模的制作方法一是容易导致模具不匹配,二是不能够精准的描绘出花纹,从而影响交模时间、模具的验收使用以及正常生产,进而影响企业信誉。华朗三维将先进快速的三维扫描仪,三维检测技术运用到鞋底、鞋跟、鞋楦的设计开发中,帮助制鞋厂商,鞋模厂商进入鞋子设计的新时代。

华朗三维扫描仪制鞋行业的解决方案| Holon 3D scanner applied to shoemaking industry solutions

1.鞋楦、鞋模的设计与逆向设计

A、快速获取手工鞋模的3D模型可用于软件设计,加快设计进度。

B、快速获取鞋楦三维扫描数据,用于逆向设计。

    传统的制作方法是利用量具进行测量,利用2D图纸人工转为 3D图纸,耗时长,生产效率低,不能保证对脚形3D模型进行实时更新,对越来越火热的定制鞋行业来说,已经无法满足发展需求。使用鞋模三维扫描仪,可对手工鞋模进行快速三维扫描,迅速获取物体表面点云数据,处理后即可得到CAD三维数据模型,让设计人员能够轻松进行鞋楦设计。有效的减少工期,大大提高了制鞋行业的生产效率。



2. 快速扫描鞋底、鞋跟三维数据-开模批量生产

    华朗鞋模三维扫描仪能够快速获取鞋底、鞋跟三维数据(3D模型),得到高密度的模具点云资料,让设计鞋底、鞋跟模具设计人员能够根据点云资料重建模口线,隔色沟和模面,修改制作出完善的CAD数据,然后根据修改的CAD数据加工出上模,让生产出来的模具分模线与分模面能够精准地合在一起,生产合格的模具。

    华朗鞋模三维扫描仪的优点: 扫描速度快,时间短,非常适用于批量生产模具扫描的工作。拍照式三维扫描仪采用便携式的设计,能够随时对大小模具进行扫描,获取点云的速度极快,并且相对于激光扫描存在死角的缺点,三维扫描仪能够确保扫描数据的完整性。

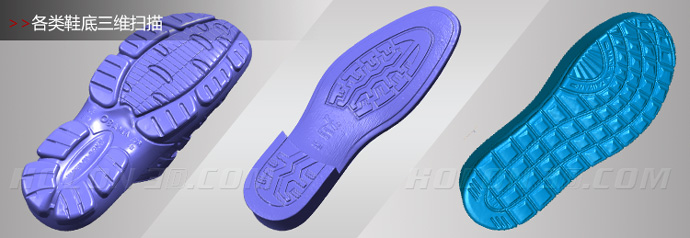

各类鞋底三维扫描

各类鞋底三维扫描

3.鞋楦、鞋模的三维检测

    快速获取鞋楦的三维数据与原稿三维图做三维数据对比分析-三维检测。鞋楦从设计到完成整个过程都可能出现误差,从而影响交模时间和成品鞋的制作时间,导致交货时间延后,最终使企业信用降低。鞋楦完成后要进行试楦和试鞋流程,再经过人工修改,重复这几道工序,既费时费力,又不能保证得到最理想的效果。利用华朗三维手持式三维扫描仪快速获取鞋楦表面数据,与标准数模进行对比,得出误差分析报告,对误差部位进行修复,省去反复检测的时间,且经过修改的鞋楦非常接近标准尺寸。

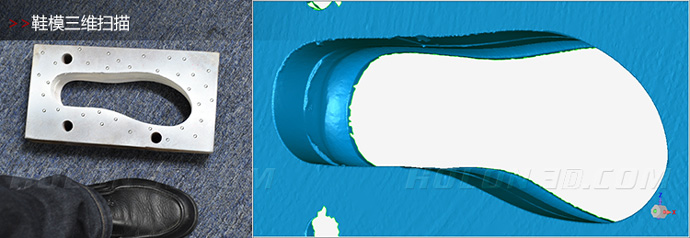

鞋模三维扫描

鞋模三维扫描

4. 实现个性化鞋类定制,满足消费者个性需求

    获取脚型三维数据-设计鞋楦-开模-生产鞋楦-制作个性化鞋。 在追求时尚与个性的今天,标准型号与批量生产已经无法满足人们的生活需要。与众不同、推陈出新已经是越来越多人的要求,例如鞋的合脚度、舒适度等,迫切的需要鞋类的定制。

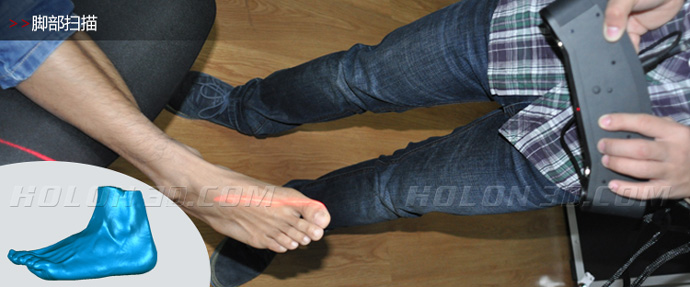

脚部扫描

脚部扫描

    使用手持式三维扫描仪获取人体脚部的三维扫描数据。通过手持式三维扫描仪的配套软件处理得到STL格式的三维模型。利用获取到的脚部三维数字模型,设计鞋楦-通过人机交互界面对定制鞋楦进行方便地修改-鞋楦开模-生产鞋楦。在鞋子设计的舒适性、功能性与美观性等方面都能够满足使用者的需求,并大幅缩短定制制作周期矫形鞋垫定制与脚形鞋功能相同,都是通过改变足底受力情况来减轻永久畸形患者的痛苦,并对脚部畸形部位进行纠正。搭配矫形鞋,可以使患者穿着的更加舒适,对畸形足的恢复效果也更加明显。利用华朗三维手持式三维扫描仪,可以直接对脚形进行扫描,将数据直接传到制鞋厂加工生产,根据消费者的脚形数据和所选择的款式,可直接加工出鞋楦,快速生产出适合消费者的定制鞋,真正让消费者感觉到定制鞋带来的舒适、美观、效率、疗效等。
