摩托车配件三维检测

摩托车配件三维扫描案例

 客户是一家摩托车知名生产企业,为了迎合市场需求提高企业竞争力,客户决定摒弃传统的测量方法,引进新型测量手段(采用我司手持三维扫描仪HOLON760进行三维检测)对摩托车进行改装设计,以提高摩托车整体性能及外观设计,提高产品开发速度及后期产品改进。

面临的问题| Practical problems

改装越野摩托车效果图

本次案例

   华朗客户:知名摩托车制造商

   扫描对象:越野摩托车配件扫描改装检测

   检测设备:激光手持三维扫描仪HOLON760

   测量需求:检测摩托车配件生产改装后的质量偏差,发现产品可能存在的问题,根据检测得到的数据进行分析调整,改进产品构造不合理的部分。

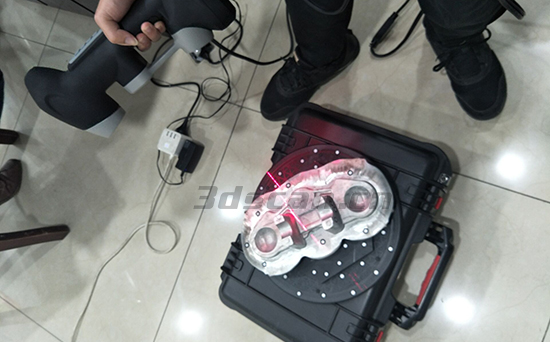

摩托车配件扫描现场图



   摩托车配件体型较小,工件表面具有不规则曲面,传统检测方法是使用三坐标测量机,以打点的方式获取数据。由于样件具有复杂曲面,三坐标机的基准点很难确定,无法获取完整的三维数据且耗时较长浪费过多的人力物力资源。

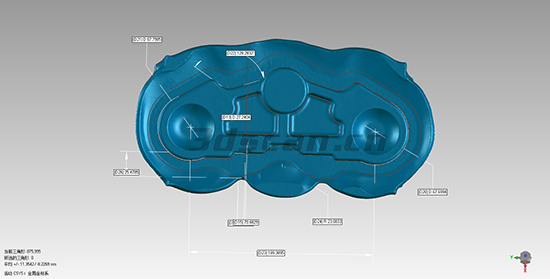

摩托车配件STL数据图

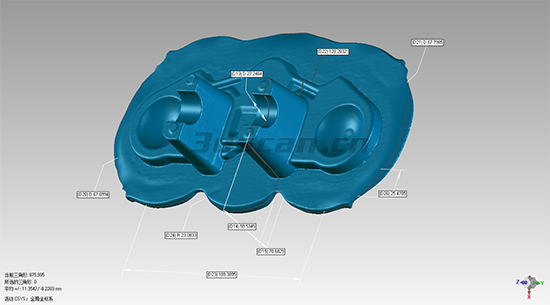

摩托车配件STL数据图

   采用华朗手持三维扫描仪HOLON760,可快速获取复杂曲面工件的三维扫描数据,扫描优势一目了然。

华朗的解决方案| Hualang solutions

    由于被测工件是金属反光件(不能喷粉)、体积较小、曲面多,客户需要快速扫描获取摩托车高精度的三维数据,进行产品质量检测,华朗工程师根据客户需求及扫描对象的特点,采用手持三维扫描仪HOLON760快速扫描并获取三维扫描数据,并配合三维检测软件进行数据分析,检测产品是否合格。

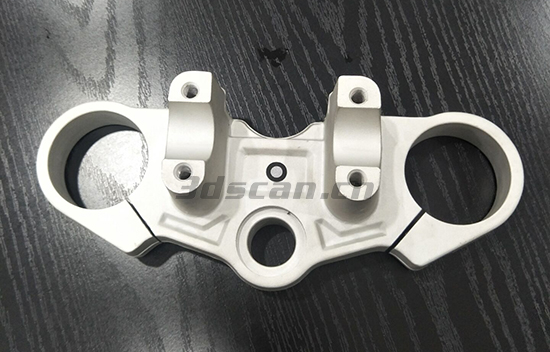

摩托车配件现场实物图

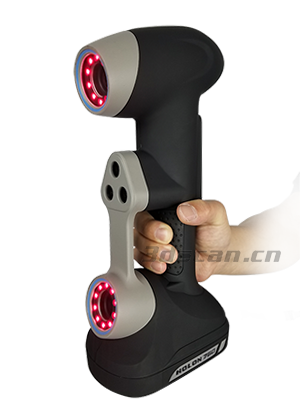

手持三维扫描仪HOLON760的主要特点:

    ◆ 超便携,设备重量仅0.87kg;

    ◆ 精度高达0.020mm,分辨率高达0.050mm;

    ◆ 结合摄影测量系统精度更高

    ◆ 高速扫描:480,000次测量/秒;

    ◆ 稳定性强、扫描速度快,操作简单方便;

    ◆ 几乎无限制3D扫描,不受物体大小、材质、颜色等影响。

扫描过程及检测结果

    华朗三维工程师首先与客户进行详细沟通,了解检测需求以及样件特点。然后根据经验推荐使用激光手持三维扫描仪HOLON760作为检测工具。

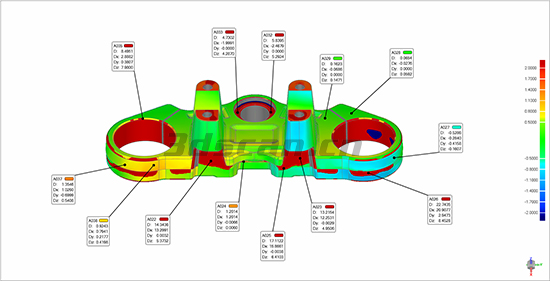

三维检测分析图



    整个扫描过程仅需5分钟,最后将获取的三维数据导入Geomagic软件,进行分析、设计及改进。

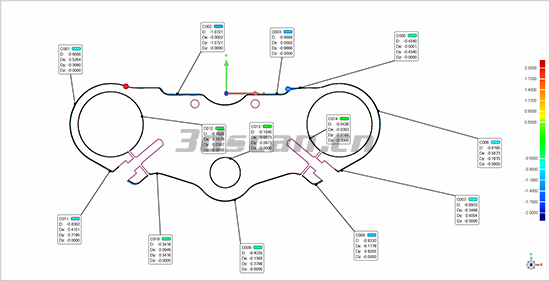

截面对比分析图

客户对扫描结果非常满意!

案例小结

    使用华朗手持三维扫描仪HOLON760,整体扫描速度非常快,并且数据完整,细节处的扫描效果也令客户十分满意。分析报告通俗易懂, 用户可直观的了解产品存在的质量问题,为三维检测、逆向设计提供了完整可靠的依据。
