汽车刹车配件三维检测

发动机底盘三维检测

  发动机是一种能够把其它形式的能转化为机械能的机器,发挥着极大的作用。客户想要对发动机底盘进行三维扫描,进行检测,抛弃传统的三维扫描方式,采用先进的三维测量技术,获取高精度的三维扫描数据,进行技术方面的改进或更好的提高发动机的功能,做出更好质量。

面临问题| Practical problems

       客户需要获取完整高精度的数据才能进行后期的对比检测。发动机底盘笨重,整体结构不规则,凹凸不平,易产生死角,扫描起来难度很大。

发动机底盘扫描现场图

      传统的扫描方式具有局限性,不适合扫描这个工件,获取的数据不完整,精度没法达到客户的要求。所以需要摒弃传统的方式,采用先进的测量技术。

发动机底盘扫描现场图

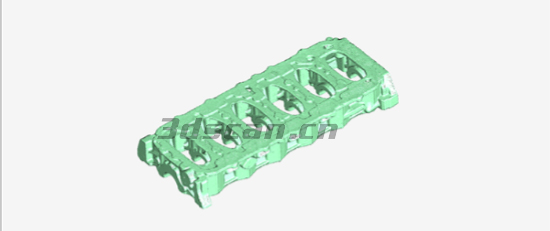

发动机底盘点云数据图

解决方案| Hualang solutions

      与客户沟通后,了解完各方面的情况,我司工程师采用HL-3DS+进行扫描,先是在工件上贴定位点利于拼接,然后使用三维扫描仪全面快速扫描工件获取高精度的三维数据,扫描仪兼容摄影测量系统,精度高,而且设备易于携带,操作简单,上手快。

发动机底盘点云数据图

      将获取的三维数据导入三维软件系统里进行处理对比分析,分析报告通俗易懂,客户能直观知道工件存在的问题。扫描仪整体扫描速度快,数据完整,细节处理效果让客户满意,能为客户提供一个完整可靠的数据,可用于后期的工作中,满足客户的需求。

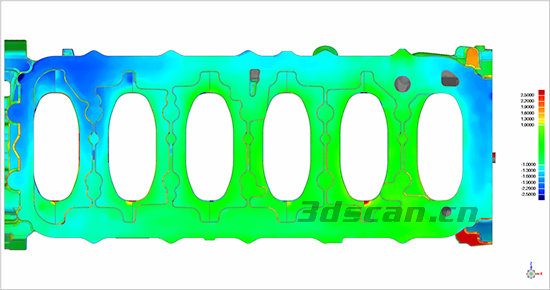

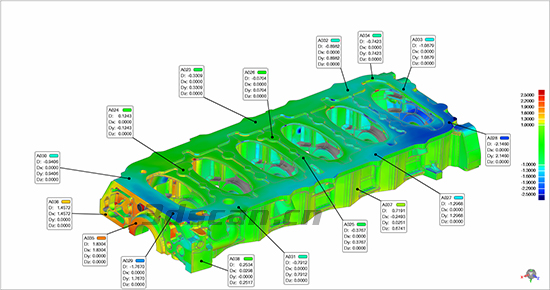

发动机底盘三维数据图

发动机底盘三维数据图

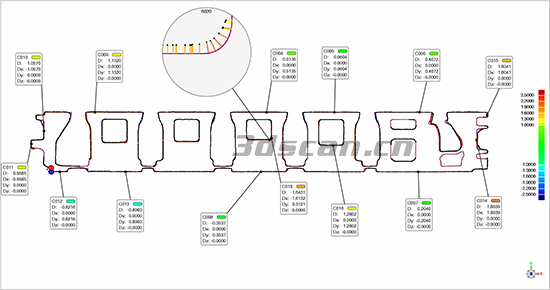

发动机底盘2D截面图
