汽车车身三维扫描逆向设计

  汽车的发展是一个漫长的过程,经过不断地改进、创新,要求的提升,成为现在具有多种型式、不同规格,广泛用于社会经济生活多种领域的交通运输工具。汽车无论是在外形、性能还是颜色上,都发展变化很快,汽车外形演变的每一个时期都在不断地开拓汽车新造型,除了是汽车性能得以提升,同时汽车美学也在发展。汽车车身是保护安全以及构成良好空气力学环境,好的车身不仅能带来更佳的性能,还能体现出车主的个性。车身外形较大,需要借助三维扫描仪来进行扫描检测,获取精准的数据满足客户的需求。

面临问题| Practical problems

       汽车车身外形大,曲面弧度大,车身结构包含部位较多,每个细节扫描处理要求高,也对扫描精度要求高,后期需要做数据逆向。因此依靠人工去做测量获取数据,难度很大,需要消耗时间多,也不能保证数据完整性、精度。

汽车现场扫描图

汽车现场扫描图

解决方案| Holon solution

       了解完客户的需求以及扫描物件,解决方案是使用:手持三维扫描仪HOLON751三维摄影测量系统3DP

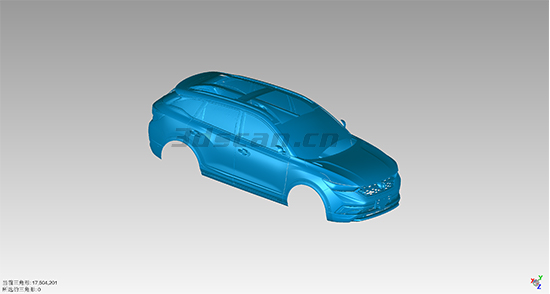

汽车扫描STL数据图

       先是给被扫描物件贴上编码点与标志点。使用三维摄影测量系统HL-3DP,从不同的角度拍摄被测物体多幅图片,通过三维测距方式,HOLON3DP软件自动计算数码图片中标志点和物体特征点的三维坐标,可以提高三维扫描仪的整体点云拼接精度。

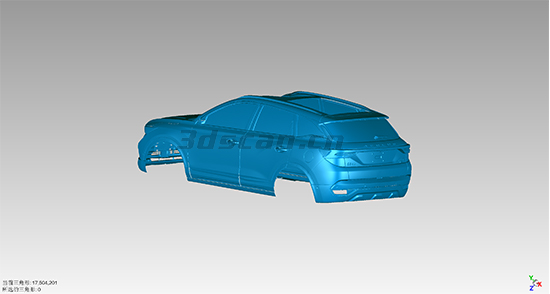

汽车扫描STL数据图

       将得到汽车车身的3D坐标数据导入扫描系统中,使用手持式三维扫描仪HOLON751,快速对车身进行多方位多角度扫描,获取高精度三维扫描数据。手持式三维扫描仪操作灵活方便,可移动式扫描,扫描速度快、精度高、稳定性强,提高了工作效率。扫描仪带有精细模式,能对局部细小特征清晰扫描体现出来。利用获取的三维数据,建立三维数模,达到客户想要获取的数据,便于后期的设计开发。

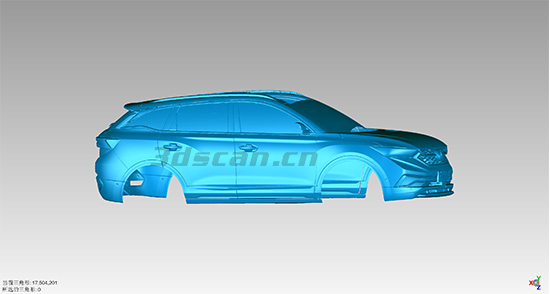

汽车扫描STL数据图
