飞机叶片三维扫描

  叶片是飞机发动机段的重要组成部件。高速旋转的叶片负责将高温高压的气流吸入燃烧器,以维持引擎的工作。叶片的金属疲劳是发动机故障最主要的原因强烈的震动或者共振都有可能导致金属疲劳。

面临问题| Practical problem

       1、发动机叶片一般承受较大的工作应力和较高的工作温度, 且应力和温度的变化也较频繁和剧烈,此外还有腐蚀和磨损问题 ,其对工作条件的要求非常苛刻 , 因此要求叶片的加工精度很高。

       2、同时 ,为提高效率,飞机叶片的表面形状通常设计成扭曲的变截面曲面, 形状复杂。因而 , 叶片的精确几何造型就成了涡轮加工的必要前提。

       3、针对翼型横截面区域,对齐,叶片轮廓,后缘半径和叶根部位形状,需要以无损方式进行三维测量 ,这对传统的测量方法是一个挑战。

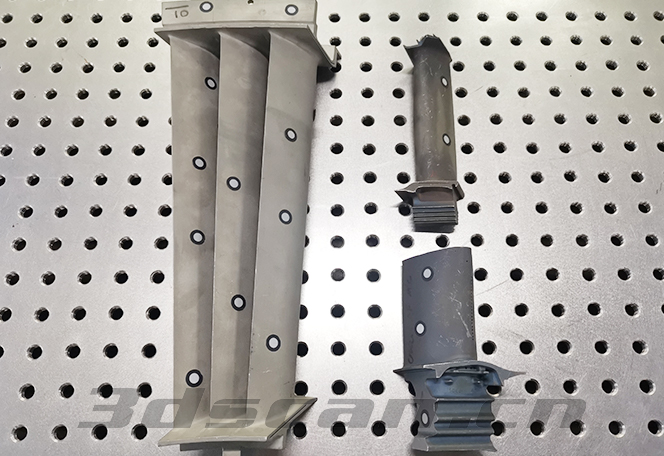

叶片扫描实物图

解决方案| Holon solutions

       使用设备:华朗三维手持式三维扫描仪HOLON B71

       HOLON B71采用最新手持设计、重量轻、极易携带;22条激光线+1束深孔扫描+7束精细扫描共计30条激光线,三种扫描模式对于叶片变截面曲面灵活扫描;

       扫描速度快、精度高、稳定性强,双工业相机,标志点自动拼接技术与自主研发扫描软件配合使用;超高扫描精度和工作效率,操作使用灵活方便;

       HOLON B71采用非接触式扫描,即拿即用,最大程度避免对叶片的损伤。

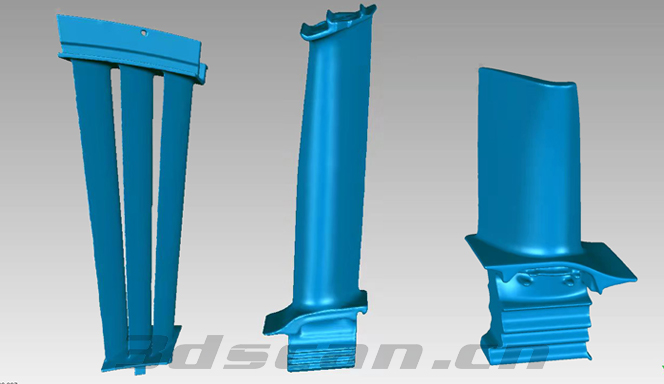

叶片扫描STL数据图

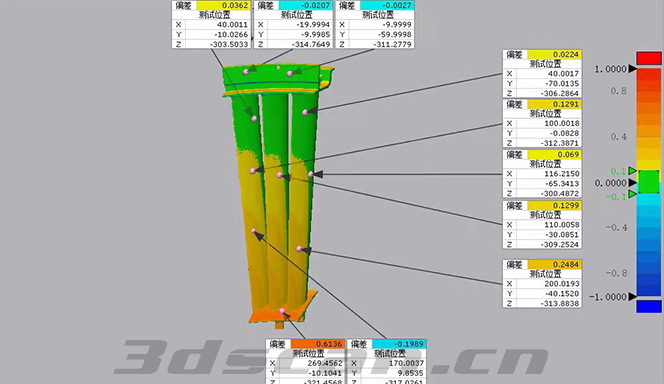

叶片对比检测分析图

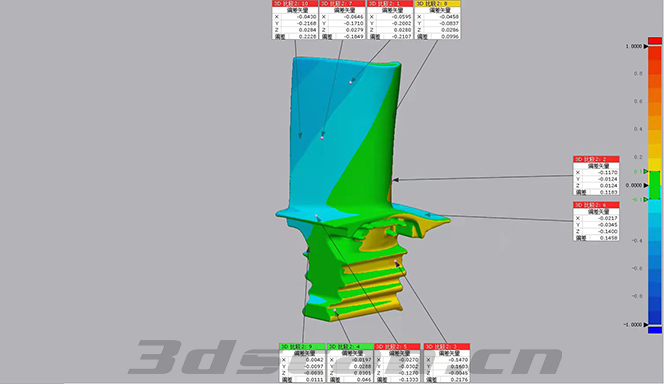

叶片对比检测分析图

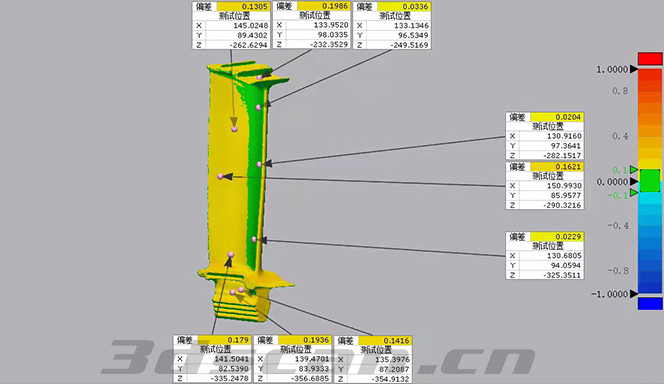

叶片对比检测分析图
