机械零配件三维扫描仪

机械零配件三维数模图的重建

由于客户此机械配件文档丢失,严重影响此机械配件正常生产加工。需要利用三维扫描仪对此机械配件进行扫描,获取它的三维数据,重新建立数模图。

面临的问题| Practical problems

1、此机械配件有许多死角 ,需要多角度扫描, 形状较复杂,且扫描数据精度要求高。

2、传统的测量方法,所取得数据有限且不能准确地表达曲面的三维数据,难以重建机械配件的数模图。

华朗的解决方案| Hualang solutions

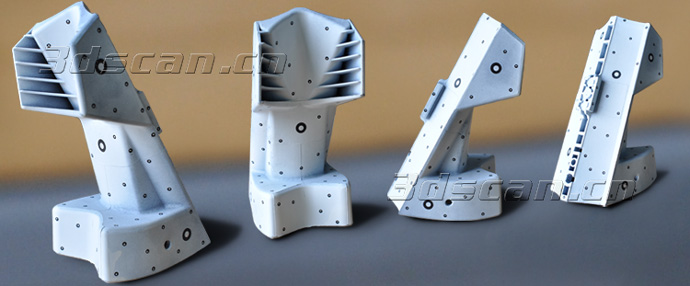

机械配件

机械配件

    客户需要通过三维扫描仪提取现有机械配件的三维数据,通过逆向软件进行CAD建模,得出三维数模,恢复客户对此机械配件的正常生产。

    因此华朗三维技术工程师提供了专业的解决方案—三维扫描仪HL-3DX(快速获取机械配件高精度的三维数据)+逆向设计软件Geomagic Studio(将机械配件点云数据转换为三角网格面数据)+Pro/E、UG等主流设计软件中进行后期处理,恢复机械配件的正常生产加工。

1、首先利用三维扫描仪HL-3DX对机械配件进行扫描,获得高精度、高精确度的点云资料;
2、通过逆向设计软件Geomagic Studio处理得到机械配件STL格式的三维模型;
3、将机械配件三维数据导入逆向建模软件(Pro/E、UG)进行逆向建模,利用逆向建模软件处理得到机械配件的CAD数据,恢复机械配件的正常生产加工。

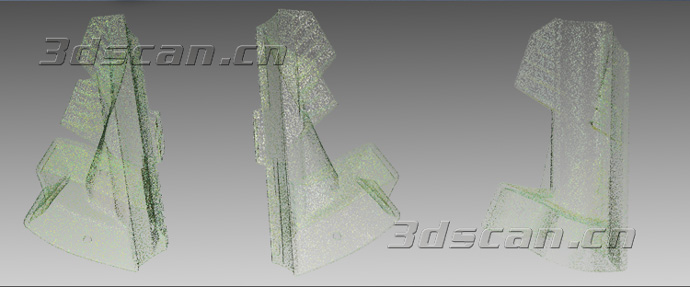

机械配件点云数据

机械配件点云数据

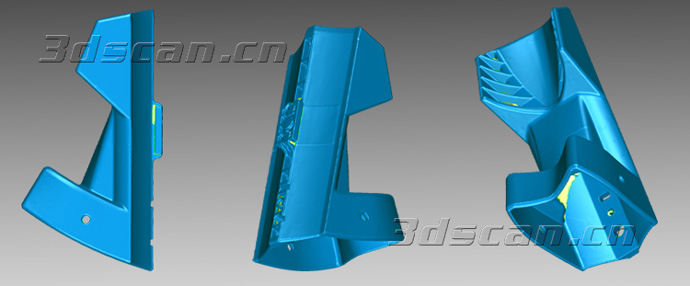

机械配件STL数据

机械配件STL数据
