汽车仪表盘三维扫描仪

汽车仪表盘的逆向设计

汽车仪表盘是汽车内饰件的重要组成部分,采用华朗三维扫描仪HL-3DS,结合逆向设计技术对现有汽车仪表盘进行数据采集及三维曲面重构,根据得到的汽车仪表盘三维数据进行二次设计。

面临的问题| Practical problems

1、单纯使用传统的检测方法(如检具、治具、三坐标等)十分的繁琐、耗时。导致获取的汽车仪表盘数据量不完整,无法进行汽车仪表盘质量检测与二次设计。

2、需要快速的获取汽车仪表盘的三维数字模型,但汽车仪表盘曲面复杂,有很多的孔位要与汽车仪表相配合,精度要求高。

华朗的解决方案| Hualang solutions

汽车仪表盘

汽车仪表盘

    传统的汽车仪表盘设计是与仪表设计同时进行的,完成整车装配的三维模型,不同的模具制作完成后进行试模、装配,这个过程需要仪表盘和仪表配合,也就是说有两个不确定的因素,增加了修改周期和制造成本。针对客户所面临的问题,华朗三维工程师提出解决方案中使用:三维扫描仪HL-3DS(快速获取汽车仪表盘高精度的三维数据)+逆向设计软件Geomagic Studio(将汽车仪表盘点云数据转换为三角网格面数据)+Pro/E、UG等主流设计软件中进行后期处理,加快汽车仪表盘的二次设计。

1、前期准备工作
喷涂显像剂:提高样件表面底色对比度,获取更好的扫描数据。
黏贴标志点:使获取的数据在扫描软件中进行定位拼接。

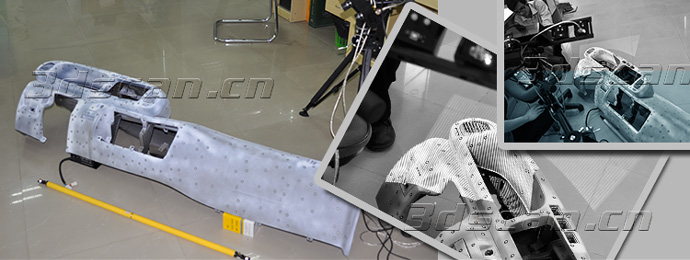

 2、三维扫描

    华朗三维工程师使用三维扫描仪HL-3DS,快速获得高精度的汽车仪表盘3D数据。三维扫描仪(HL-3DS)采用外插法多频相移光栅技术与全自动拼接等技术,扫描速度快,获取汽车仪表盘三维数据仅需30分钟,数据精度高达到0.03mm。利用获取的汽车仪表盘三维数据,导入Pro/E、UG等主流逆向软件中进行后期处理,加快汽车仪表盘二次设计,给其他相关部门提供可靠的参数,加快了汽车仪表盘的生产。

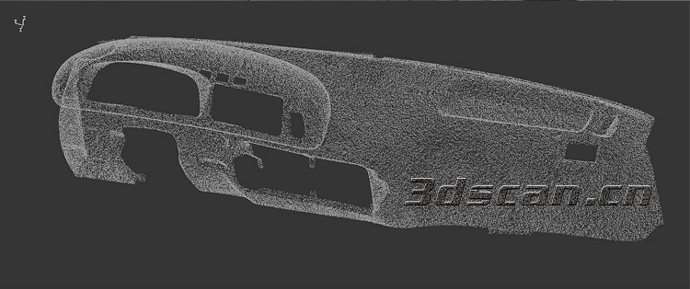

汽车仪表盘点云数据

汽车仪表盘点云数据

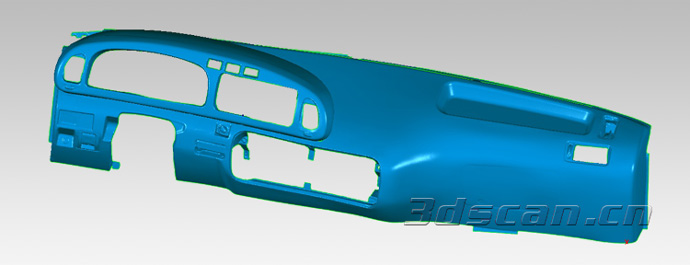

汽车仪表盘STL数据

汽车仪表盘STL数据
