汽车保险杠三维扫描仪

大众高尔夫-7保险杠逆向设计

  三维扫描仪能够对汽车保险杆进行扫描,获取到高精度的三维数据,提高汽车保险杆第二次开发效率,保证CAD设计结果的准确。

面临的问题| Practical problems

1、单纯使用传统的方法(如检具、治具、三坐标等)去测量汽车保险杆,十分的繁琐、耗时,而且不易对汽车保险杆的形状进行准确、快速地测量、检测。

2、汽车保险杆有许多曲面和卡扣部位,而且保险杆体积比较大容易产生形变,一般的三维扫描仪难以快速、准确获取汽车保险杆的三维数字模型。

华朗的解决方案| Hualang solutions

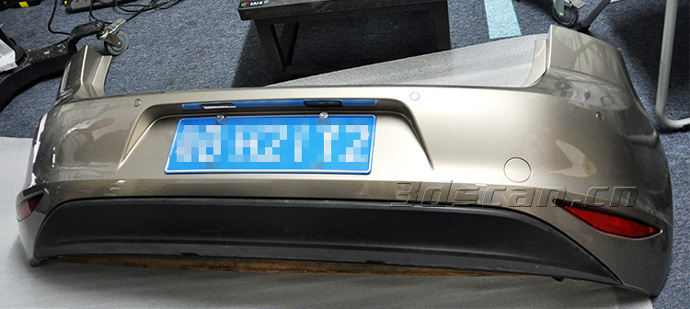

汽车保险杆

汽车保险杆

    客户想对生产出来的汽车保险杆做进一步改进,节约生产成本,提高产品合格率。因此华朗三维工程师提供了专业的解决方案——三维扫描仪HL-3DW(快速获取汽车保险杆高精度的三维数据)+逆向设计软件Geomagic Studio(将汽车保险杆点云数据转换为三角网格面数据)协助该公司进行汽车保险杆的二次设计。

1、前期准备工作
喷涂显像剂:提高样件表面底色对比度,获取更好的扫描数据。
黏贴标志点:使获取的数据在扫描软件中进行定位拼接。

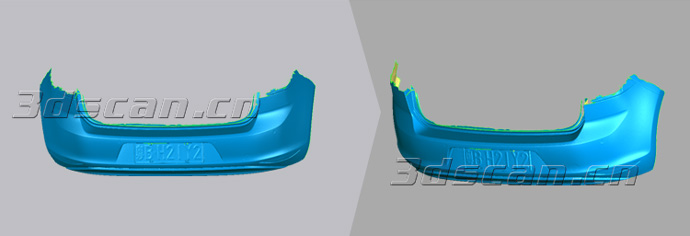

汽车保险杆预扫描图

汽车保险杆预扫描图

2、三维扫描

    华朗三维工程师使用三维扫描仪HL-3DW,快速获得高精度的汽车保险杆3D数据。该三维扫描仪具有超大的扫描幅面、便携式设计、扫描速度极快、精度高、高稳定性等特点。仅需要30分钟就获能得到汽汽车保险杆三维数据,精度达到0.03mm。利用获取的汽车保险杆三维数据,加快汽车保险杆的二次设计,给其他相关部门提供可靠的参数,加快了汽车保险杆的生产。

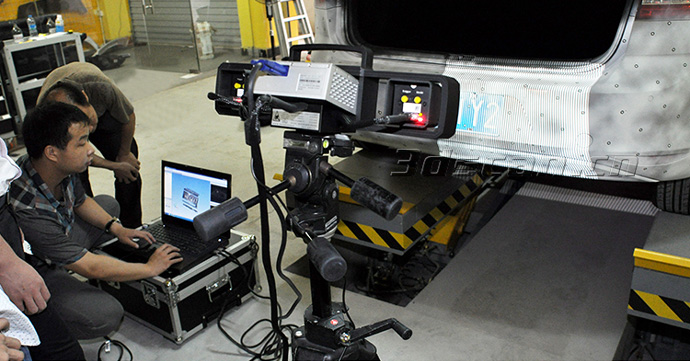

汽车保险杆扫描现场

汽车保险杆扫描现场



汽车保险杆扫描点云数据

汽车保险杆扫描点云数据

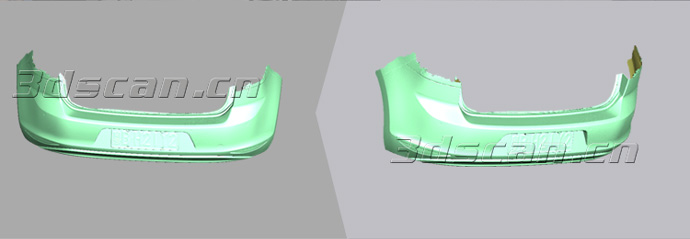

汽车保险杆扫描STL数据

汽车保险杆扫描STL数据
