风扇叶片三维扫描仪

风扇叶片逆向设计

客户希望利用三维扫描仪来获取风扇叶片的三维数据建立数模图,用于后续产品的改良、质量检测等应用。

面临的问题| Practical problems

1、风扇叶片合适叶距能最大限度提升风扇的整体性能,对于获取的风扇叶片数据精度要求高。

2、传统的测量方法,所取得数据有限且不能准确地表达曲面的三维数据,也不能进行风扇叶片后期的二次设计与质量检测。

华朗的解决方案| Hualang solutions

    风扇叶片的外形设计会影响到风扇的整体质量,客户需要获取原有风叶的数据,在原有的基础上设计出更好的产品。根据客户的需求,华朗三维技术工程师使用三维扫描仪HL-3DX,在不接触物件的方式下,方便、快捷地获取风扇叶片的三维数据模型。配合先进的逆向设计手段,加快产品设计生产速度。

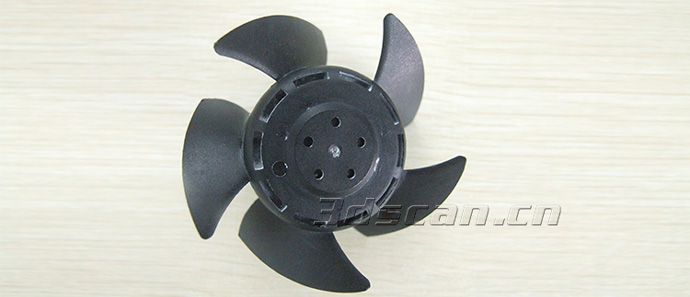

风扇叶片

风扇叶片

1、首先利用三维扫描仪HL-3DX对风扇叶片实物进行扫描,获得高精度、高精确度的点云资料;

2、通过逆向设计软件Geomagic Studio处理得到风扇叶片STL格式的三维模型;

3、将风扇叶片三维数据导入逆向建模软件(Pro/E、UG)进行逆向建模;

4、利用逆向建模软件处理得到的风扇叶片CAD数据,即可用于CNC机床加工、快速成型、外观质量检测等应用;

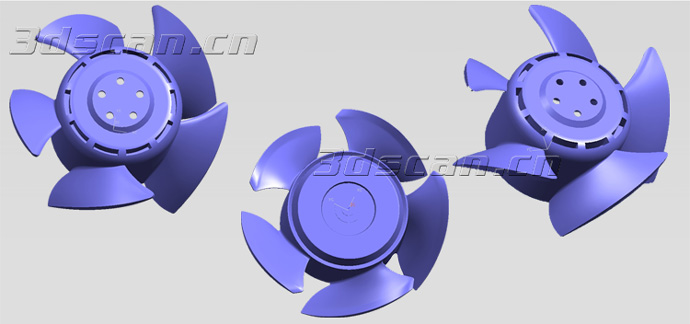

风扇叶片STL数据

风扇叶片STL数据

获取风扇叶片三维数据后续应用广泛:
1.产品的改良;
2.产品质量比对;
