老虎兰模具

老虎兰模具三维扫描案例

  为保证该产品的正常加工, 华朗工程师使用三维扫描仪HL-3DX+对产品的上下模进行三维扫描,获取三维数据来做质量检测和后续的设计改型。

面临的问题| Practical problems

      传统模具检测方法是检测模具单个部件局部表面精度,确定部件表面是否与产品设计表面曲率一致。但是在最终模具安装完成之后,模具的自重问题使得三坐标机床无法对其进行检测,就无法直观体现模具整体表面精确性,继而也无法判断模具加工是否完全与产品设计一致。

      其他许多测量设备也同样存在繁琐的移动问题这些设备,要全方位测量中大型模具显然费时费力。 如果模具检测结果不够精准与详细,会直接导致企业出现轻则延期、修模,重则镶块报废,重新加工的情况,造成很大的损失和浪费。因此,需要详细准确的模具检测报告,以及时对模具的制作情况采取及时的应对措施,保证产品生产质量符合预期标准。

华朗的解决方案| Hualang solutions

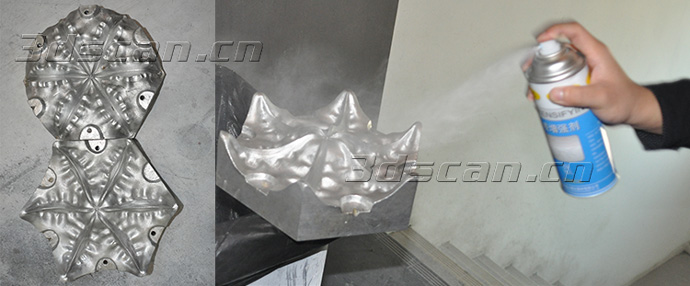

老虎兰模具

老虎兰模具

    该模具曲面较多,形状也较复杂,从而使得模具设计越来越困难,设计的时间也增长。针对客户所面临的问题,华朗三维技术工程师使用三维扫描仪HL-3DX+(快速获取老虎兰模具高精度的三维数据)+逆向设计软件Geomagic Studio(将老虎兰模具点云数据转换为三角网格面数据)+Pro/E、UG等主流设计软件中进行后期处理,加快老虎兰模具的二次设计。
    工作人员使用三维扫描仪HL-3DX+,可轻松的对手机外壳进行扫描,并能够快速的获取到手机外壳完整的三维数据。三维扫描仪HL-3DX+具有扫描效率高,获取的数据精度高,数据智能融合等特点。这样手机外壳的精度问题也就可以迎刃而解了,通过逆向设计软件Geomagic Studio处理得到手机外壳STL格式的三维模型,将手机外壳三维数据导入逆向建模软件(Pro/E、UG)进行逆向建模。利用逆向建模软件处理得到的CAD数据,即可用于CNC机床加工、快速成型、外观质量检测等应用。

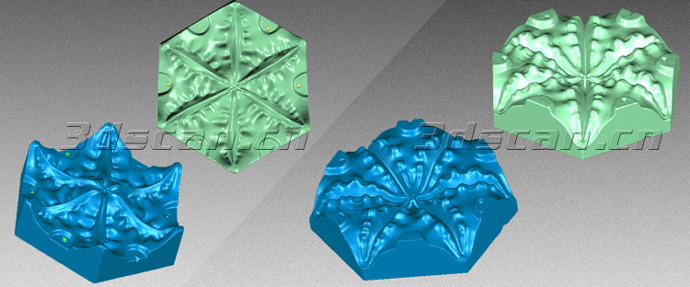

老虎兰模具三维数据

老虎兰模具三维数据

获取老虎兰模具三维数据后续应用广泛:
1.产品的改良;
2.产品质量比对;
