奔驰Smart汽车三维扫描

奔驰汽车三维扫描案例

  新能源电动汽车市场,在国家强力的补贴政策和扶持政策下形成了显著的市场空间。在消费领域,电动汽车替代传统燃油汽车将成为一种趋势。电动汽车对于家庭用传统燃油汽车的替代,但电动汽车无法满足消费者多样使用需求。由于传统汽车产业体系已非常成熟,电动汽车生产商希望通过三维扫描仪对现有的汽车产品可实现从设计到产品的改装。

面临的问题| Practical problems

1.某公司需要使用拍照式三维扫描仪从传统燃油车改装电动汽车,避免大规模的资本投资,同时开发周期短,最终可降低电动汽车改造的成本。

2.使用拍照式三维扫描仪在室内对电动汽车进行三维扫描,客户要求快速获取燃油汽车表面三维数据、三维扫描数据精度要求高。

华朗的解决方案| Hualang solutions

    客户要求拍照式三维扫描仪扫描汽车整车,扫描出的三维数据直接影响电动汽车改装设计,要求的扫描精度比较高。华朗三维技术工程师使用顶配产品三维扫描仪α7000扫描得到汽车的三维数据,进行电动汽车的逆向设计与开发,三维扫描仪α7000累积扫描精度极高,单机可完成4m左右工件扫描,采用碳纤维部件,抗热冲击性强、热变形系数小,保证设备扫描精度更高,稳定性更强,超高效率,扫描一辆汽车≤2小时。

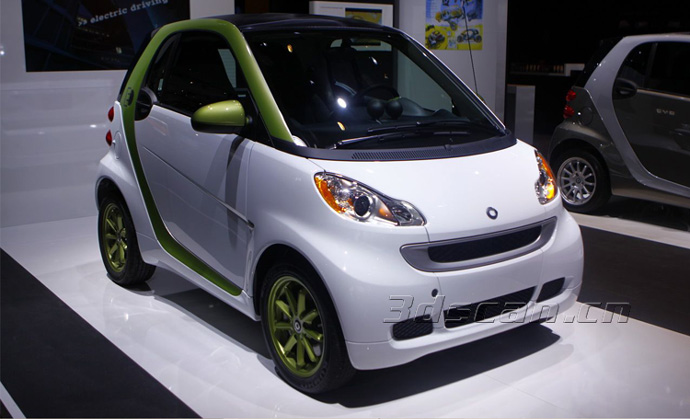

奔驰Smart汽车三维扫描

1、前期准备工作

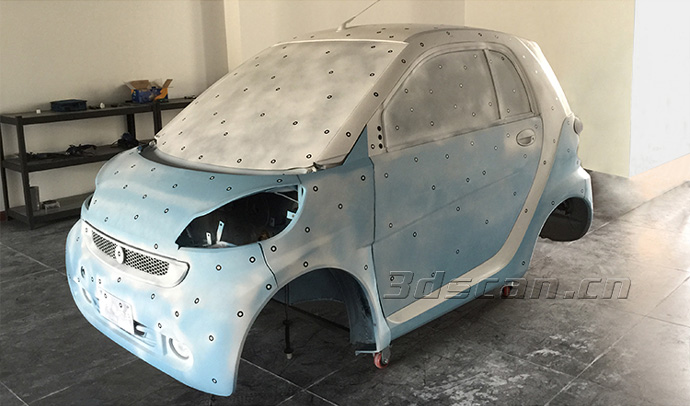

   喷涂显像剂:提高样件表面底色对比度,三维扫描仪能更好获取汽车三维扫描数据。
   黏贴标志点:使获取的三维扫描数据在扫描软件中进行定位拼接。

Smart汽车三维扫描现场

   Smart汽车三维扫描现场

汽车三维扫描现场

Smart汽车三维扫描现场

2、三维扫描

   三维扫描仪α7000扫描汽车整车速度快,获取汽车外部三维数据仅需2小时左右,综合扫描精度±0.10mm/4m。三维扫描仪α7000采用外插法多频相移光栅技术、编码点校准技术与全自动拼接等技术。 将汽车三维扫描数据导入三维逆向软件(Geomagic)中进行处理,将处理后的数据导入Pro/E、UG等主流设计软件中,进行电动汽车的逆向设计。

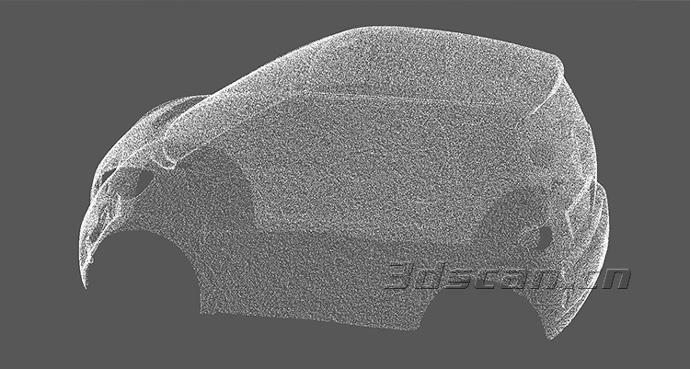

汽车三维扫描点云图

汽车三维扫描点云图

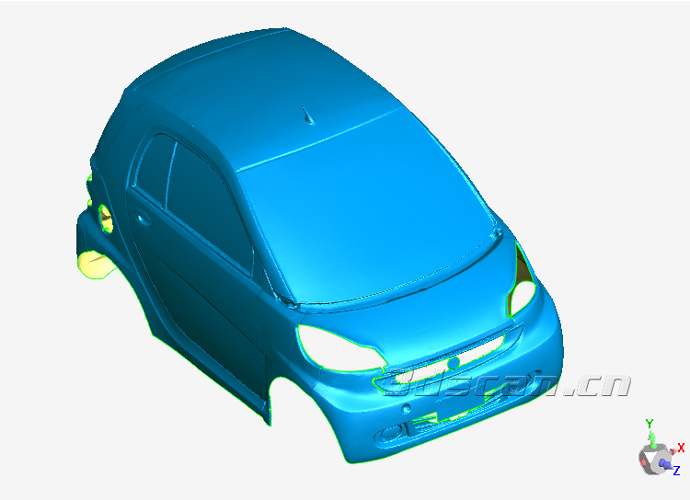

汽车三维扫描STL数据

汽车三维扫描STL数据
