大型浇铸件三维检测

大型浇铸件三维检测案例

  河南某制造企业因大型铸件扫描需求,希望购买一台便携式三维扫描仪,方便携带到现场对产品进行现场扫描,获取大型浇铸件三维数据进行三维检测。大型浇铸件在铸造过程中会变形和铸件成型后产生收缩变形等会产生较大的误差,获取浇铸件三维数据,进行产品的三维检测。

面临问题| Practical problems

1.采用传统的三坐标测量仪,三坐标工作效率低,测量速度很慢,不能提高产品的检测需求。

2.由于大型铸件较大,使用拍照式三维扫描仪较为繁琐,无法满足企业对浇铸件的扫描需求。

华朗的解决方案| Hualang solutions

   华朗三维技术工程师根据该企业面临的问题,提出的解决方案:使用手持式三维扫描仪HL-3DH-3M快速获取大型浇铸件的三维数据,利用逆向设计软件Geomagic Studio将浇铸件点云数据转换为三角网格面数据,配合三维检测软件Geomagic Qualify迅速检测浇铸件(CAD) 模型和产品的制造件之间的差异,协助该企业进行浇铸件产品检测和改良。

大型浇铸件三维扫描

大型浇铸件三维扫描

2.三维扫描
    华朗手持式三维扫描仪HL-3DH-3M外形小巧,重量轻(950g),携带、使用方便,移动自如,由于采用了真正的便携式设计,因此不受扫描方向及狭窄空间的局限,新一代手持式扫描仪经过优化,可满足产品开发和设计人员的需求,为其提供最有效、最可靠的方法来采集物体的三维扫描数据。

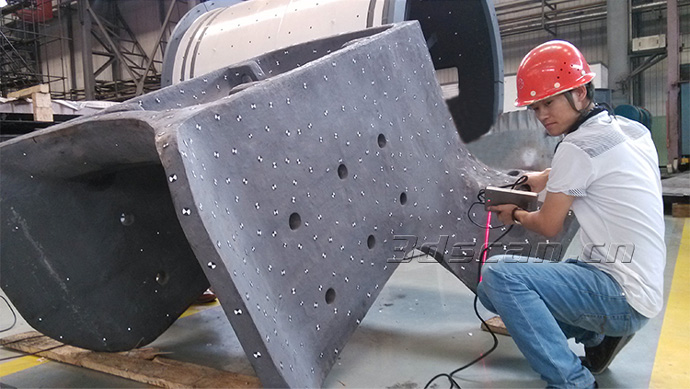

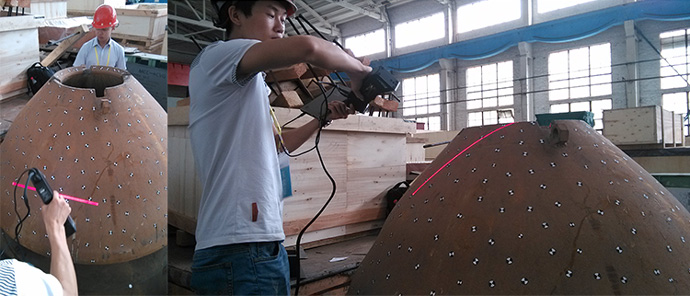

手持式扫描仪工作现场

手持式扫描仪工作现场

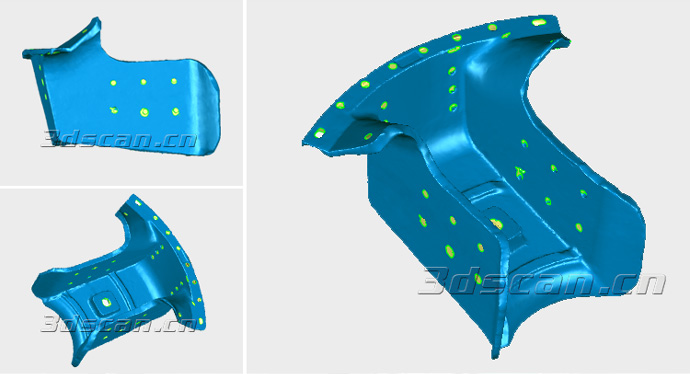

大型浇铸件三维扫描图

大型浇铸件三维扫描点云图

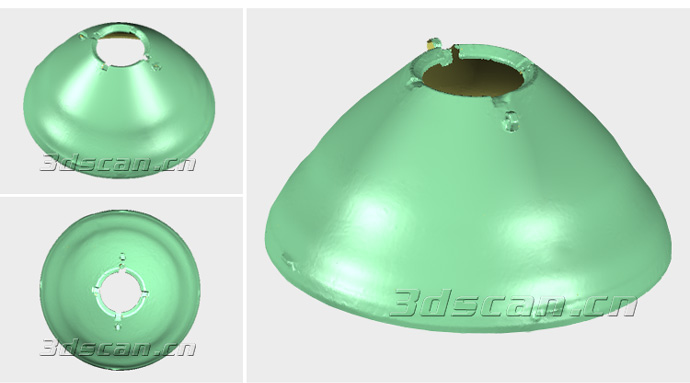

大型浇铸件三维扫描STL图

大型浇铸件三维扫描STL图

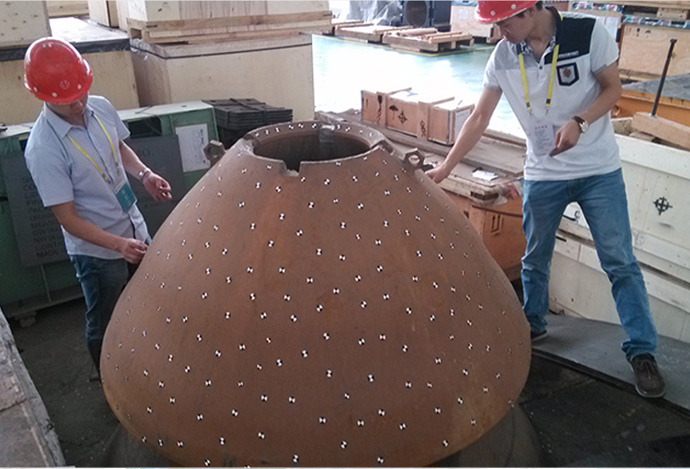

大型浇铸件三维扫描现场

大型浇铸件三维扫描现场

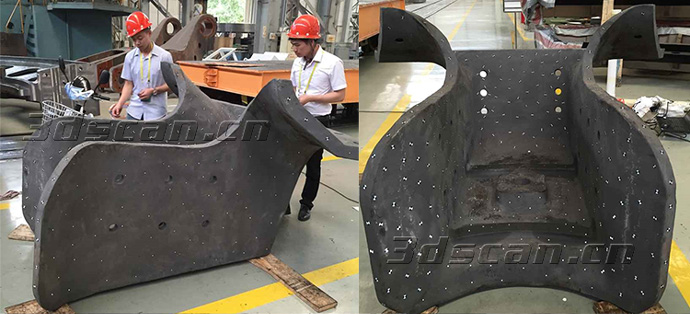

大型浇铸件三维扫描现场

大型浇铸件三维扫描现场

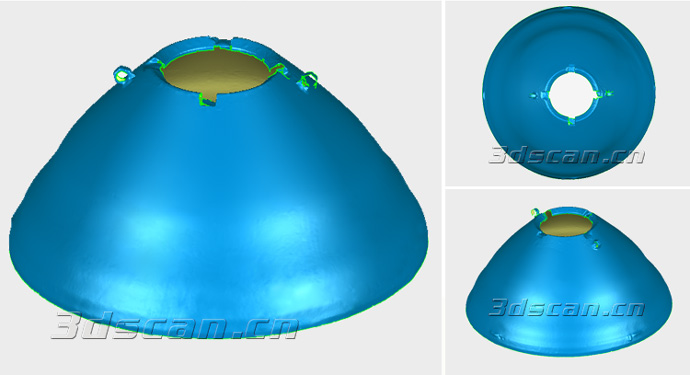

大型浇铸件三维扫描点云图

大型浇铸件三维扫描点云图



大型浇铸件三维扫描图

大型浇铸件三维扫描SETL图
