风力发电机舱罩扫描案例

  华朗工程师使用三维扫描仪α7000和三维摄影测量系统HL-3DP对风力发电机舱罩进行三维数据获取,加快机舱罩的二次设计进程,缩短了产品开发周期。

面临的问题| Practical problems

1、风力发电机舱罩体积大,采用传统的测量方法效率太低。
2、客户需要获取风力发电机舱罩螺孔的精确数据,需要采用测量精度高的设备。

华朗的解决方案| Hualang solutions

        近年来,新兴市场的风电发展迅速。在国家政策支持和能源供应紧张的背景下,中国的风电特别是风电设备制造业也迅速崛起,已经成为全球风电最为活跃的场所。某知名风电设备制造商需要对现有的部分产品实施改进。该公司需要采购三维扫描仪获取风力发电机舱罩的三维数据,用于逆向设计以及后期产品的质量检测。

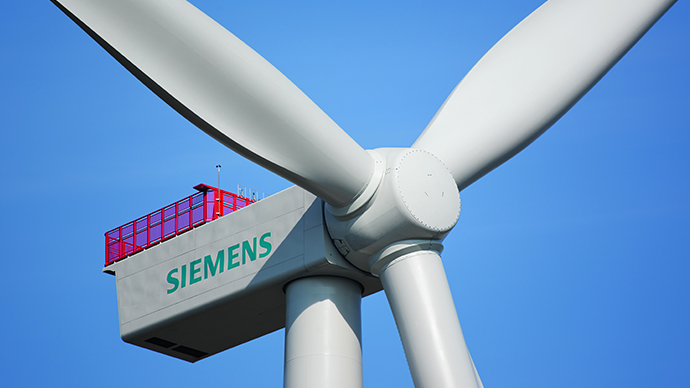

风力发电机舱实物



        该公司对三维扫描仪的性能非常重视,邀请了多家三维扫描仪供应商到现场演示,其中不乏国内国外的知名品牌。“华朗三维”凭借精湛的技术与丰富的经验获得了该公司的信任,成为其三维扫描仪供应商。

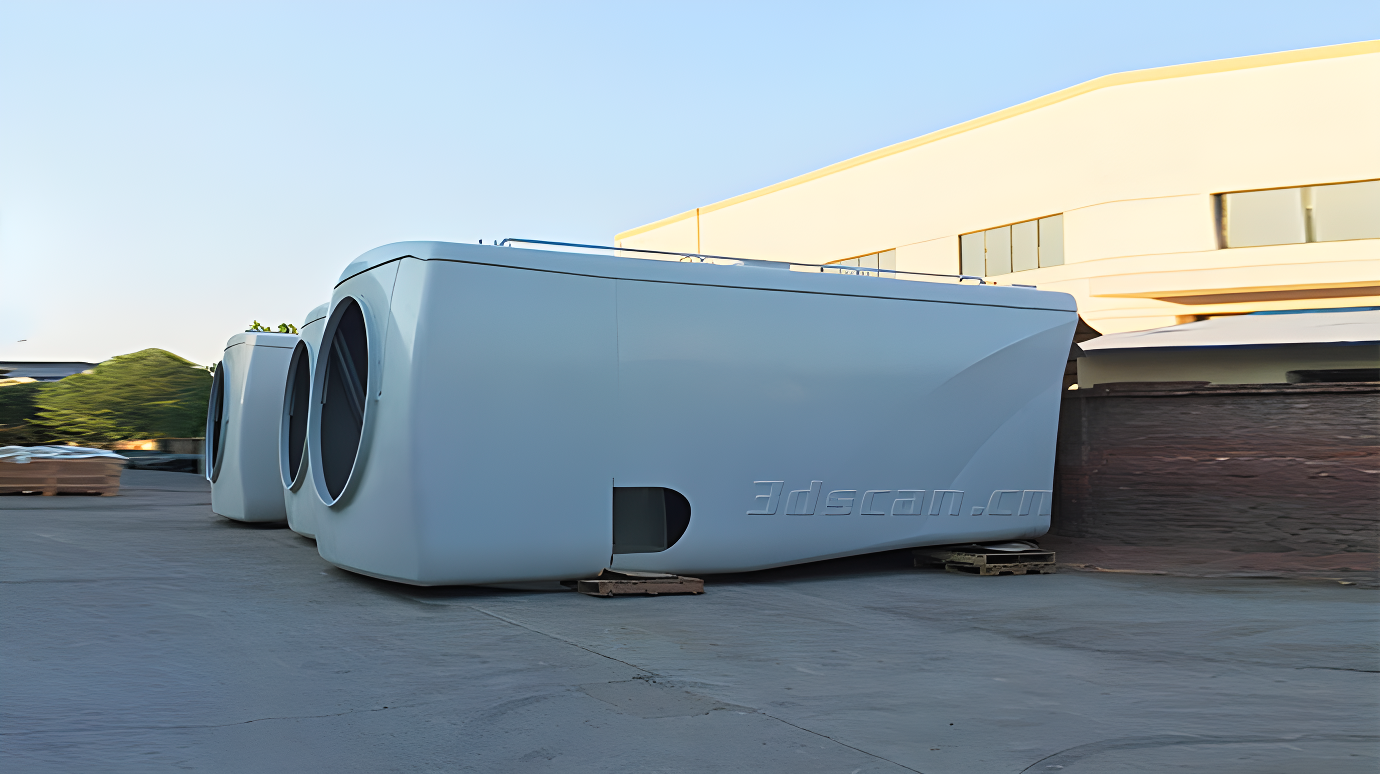

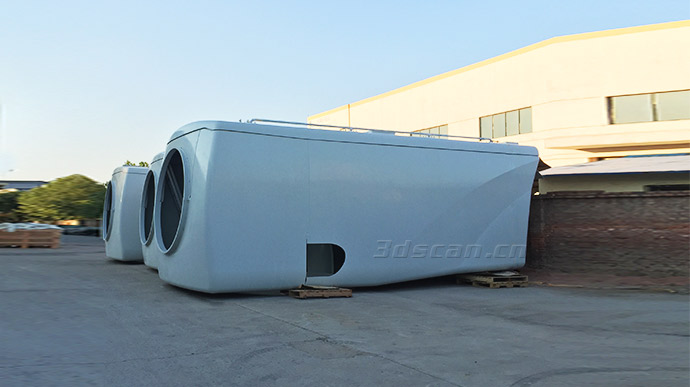

长8m多,宽约3m风力发电机机舱罩实物图



        风力发电机组机舱罩的尺寸很大,长约8米,宽约3米,华朗工程师根据它的尺寸推荐使用超大工件三维扫描仪α7000+三维摄影测量系统HL-3DP。

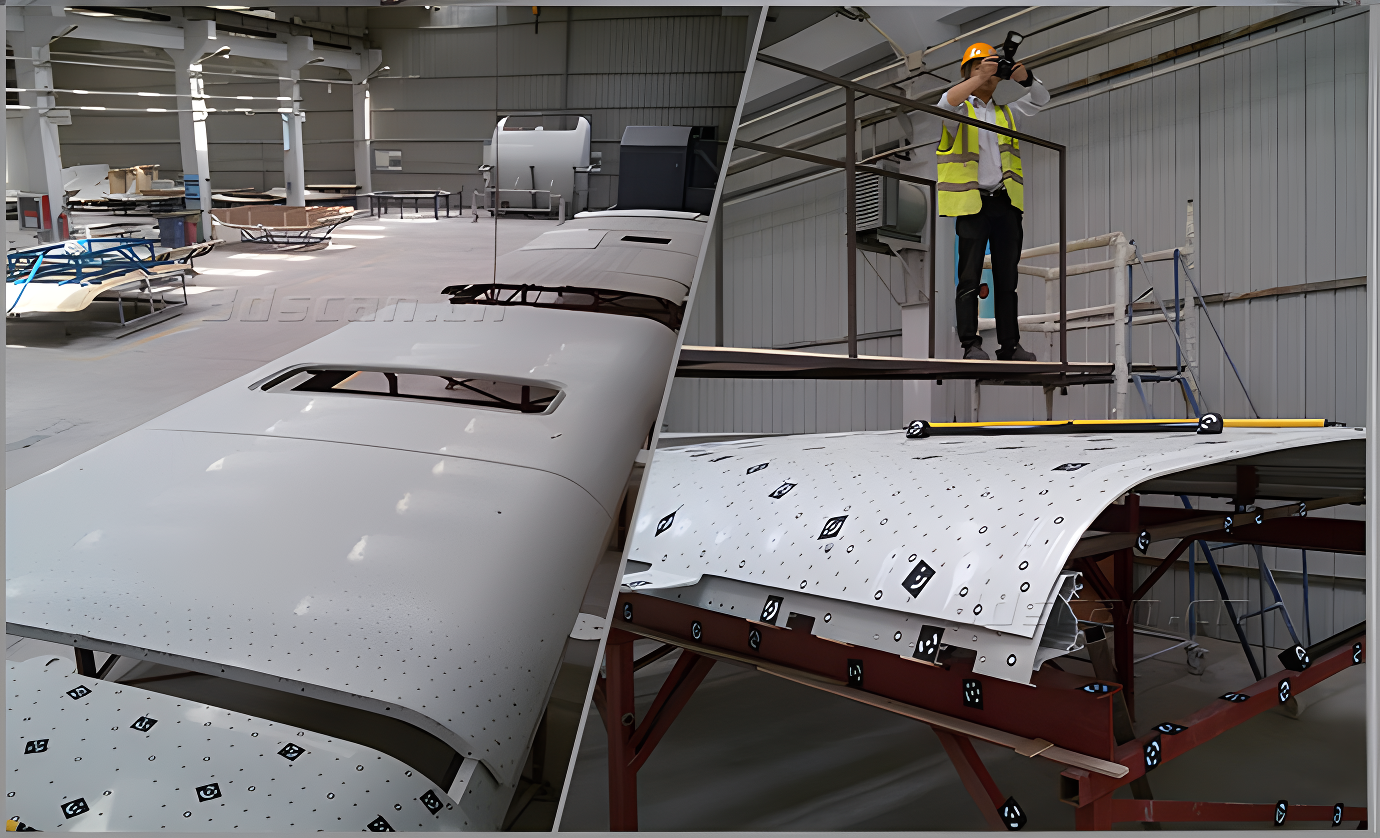

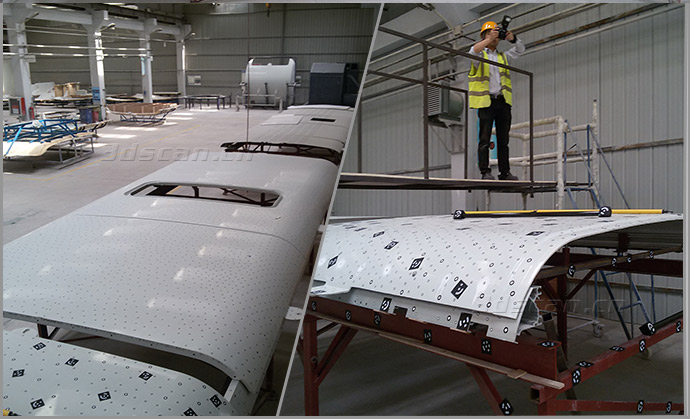

长8m多,宽约3m华朗工程师正在使用HL-3DP



        HL-3DP是一种便携式光学三坐标,能一次测量全部标志点(或编码)的三维坐标。可单独使用,或与面扫描集成用。测量时用高分辨率数码相机从不同的角度对物体拍照,所得一系列照片通过软件的解算,可以得到这些参考点的精确空间坐标。

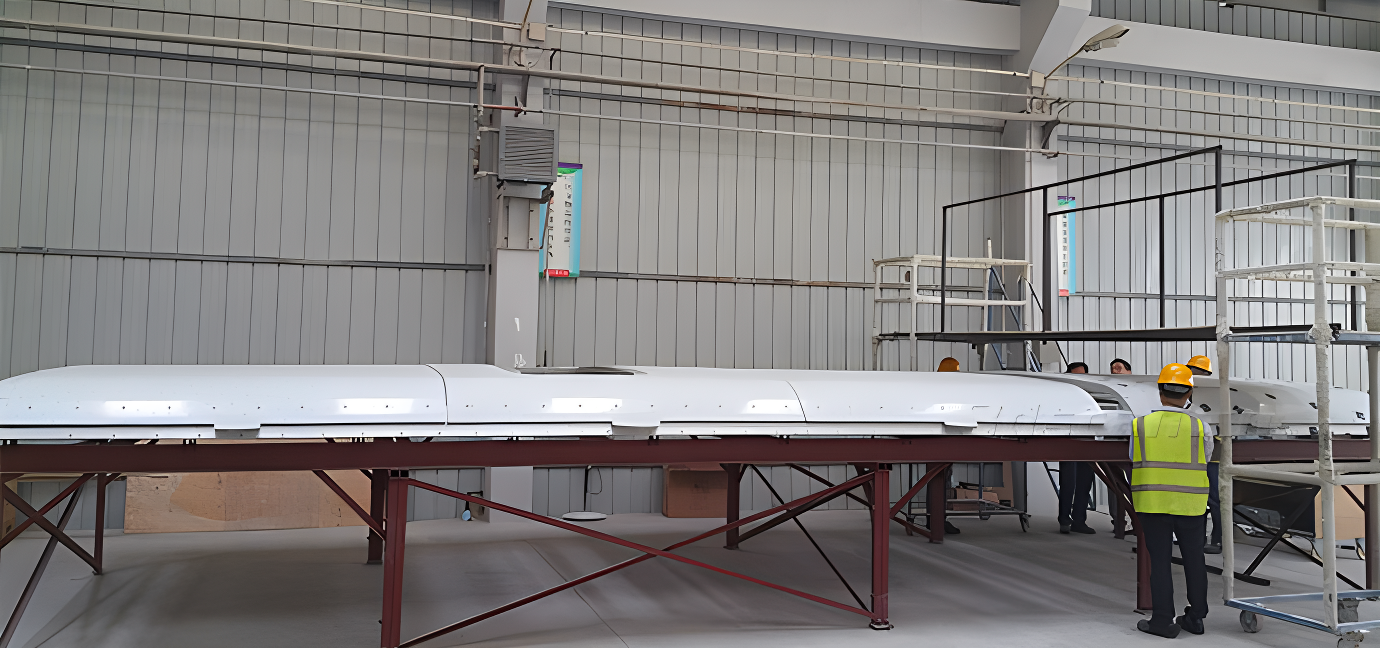

长8m多,宽约3m风力发电机机舱罩三维扫描现场



        α7000是一款专门针对大型物件的三维扫描仪,它的扫描速度快,整个扫描过程不到2小时;扫描精度高,机舱罩两侧80个螺孔误差值大小只有0.012mm。

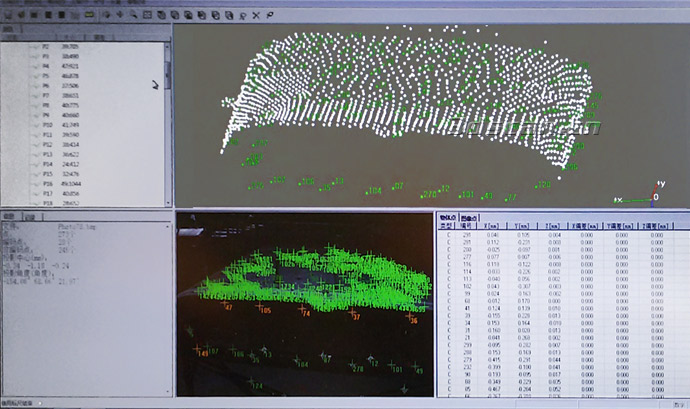

长8m多,宽约3m风力发电机机舱罩三维摄影测量数据

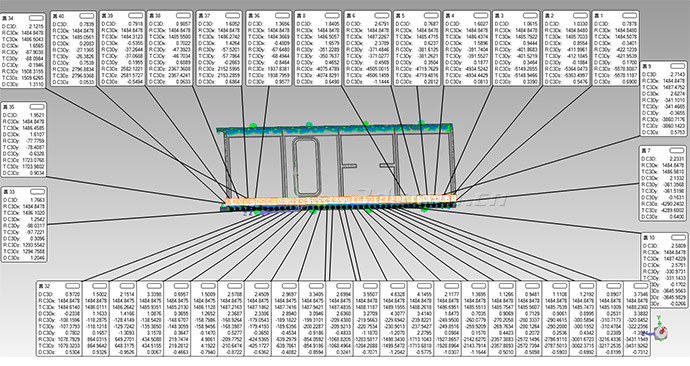

长8m多,宽约3m风力发电机舱罩左侧孔位分析图

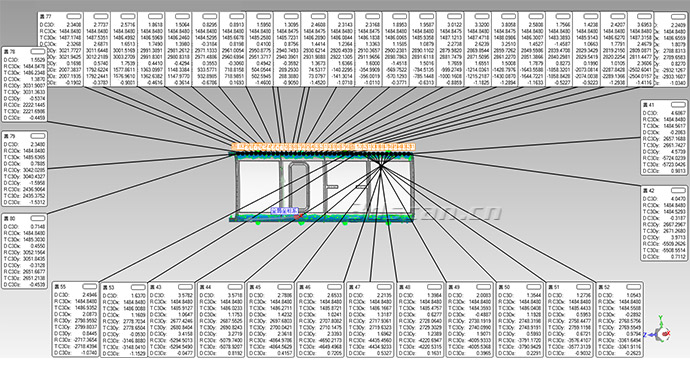

长8m多,宽约3m风力发电机舱罩右侧孔位分析图
