空调风扇三维检测

美的空调风扇三维检测案例

  轴流风扇是空调风扇组件中的核心部件,所以轴流风扇在生产时对于质量把控非常高,为检测生产的空调风扇是否达标,“美的集团”希望使用华朗三维扫描仪对空调轴流风扇三维扫描,进行三维检测对比分析。

面临的问题| Practical problems

1.空调风扇形面曲率变化大,传统测量工具无法测量形面曲率数据。
2.客户要求扫描空调风扇形速度快、精度高,扫描出的数据整体误差值要小。

华朗的解决方案| Hualang solutions

   空调轴流风扇生产过程中会出现误差,由于传统的测量方法,所获取的数据有限且不能准确地测量出空调轴流风扇曲面的三维数据,根据客户面临的问题,华朗三维技术工程师:使用拍照式三维扫描仪HL-3DSV+快速扫描获取空调轴流风扇的三维数据,扫描数据精度高。

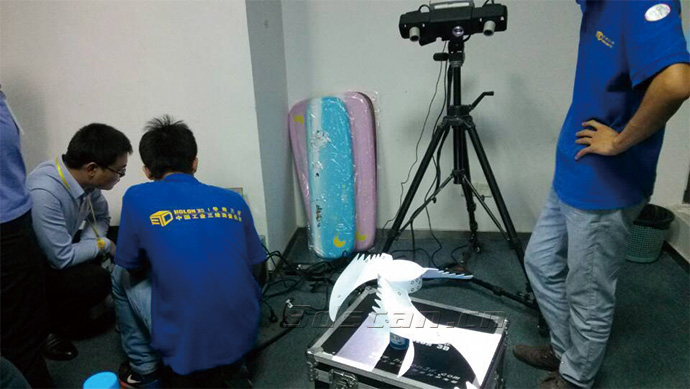

空调风扇扫描现场

空调轴流风扇扫描现场



   2.将空调轴流风扇三维数据导入逆向设计软件,将空调轴流风扇点云数据转换为三角网格面数据。

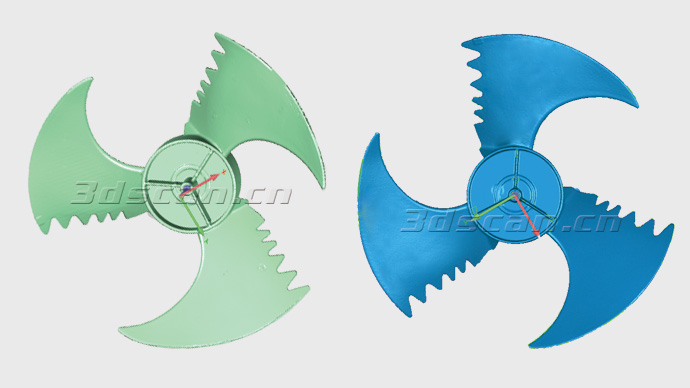

空调风扇三维扫描

空调轴流风扇三维扫描数据



   3.三角网格面数据与三维检测软件配合使用,将空调轴流风扇三维扫描数据与原始数模图导入三维检测软件中,可快速获取空调轴流风扇检测对比数据,Geomagic Qualify生成直观易懂的检测图形报告来显示两者的差异。

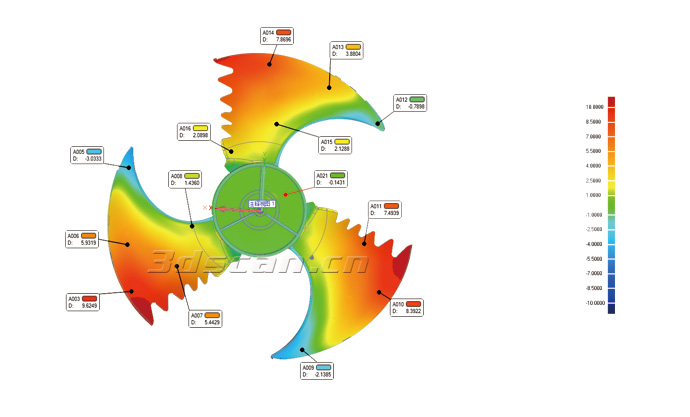

空调风扇三维检测色谱图

空调轴流风扇三维检测图

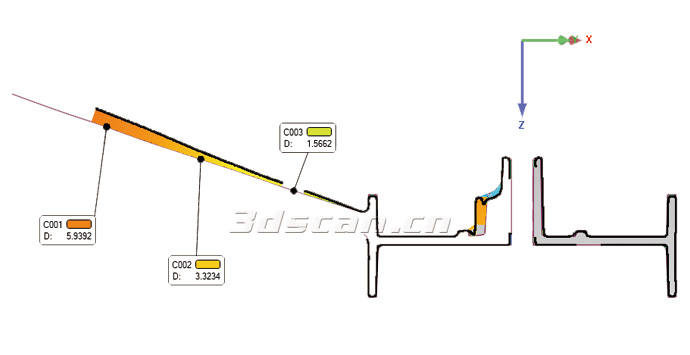

空调风扇三维检测截面图

空调轴流风扇三维检测截面图
