风力发电塔法兰检测

风力发电塔法兰三维检测

  风力发电塔法兰是风力发电设备的关键支撑部件,它是直接决定风机的使用寿命,但是影响风力发电塔的还是起支撑和固定作用的法兰,国内某大型风电集团邀请华朗三维对该集团的风力发电塔法兰进行三维测量分析,从而进行产品改进。

面临的问题| Practical problems

1.风力发电塔法兰是成品锻件,为快速测量生产出来的风力发电塔法兰的平面度、内倾、椭圆度进行形变测量分析。
2.风力发电塔法兰直径2米多,高约1.5米,客户要求测量速度快、精度高的情况下完成此项工作。

华朗的解决方案| Hualang solutions

   风力发电塔法兰是成品锻件,从法兰厂出厂时已经做好正火和回火处理,因此如何控制好该指标,避免通过火焰矫形来控制平面度、内倾、椭圆度显得很有实际意义。风力发电机下的法兰是由三到四根直筒或圆锥筒通过高强螺栓将两端的法兰连接在一起组成一台塔架。因此法兰的平面度、角变形和椭圆度的好坏将直接影响到风机的运行,影响风机设备使用寿命。

1、前期准备工作
  贴标志点:使获取的数据在扫描软件中进行定位拼接。
  贴编码点:使三维摄影测量系统获取物件表面3D坐标值。

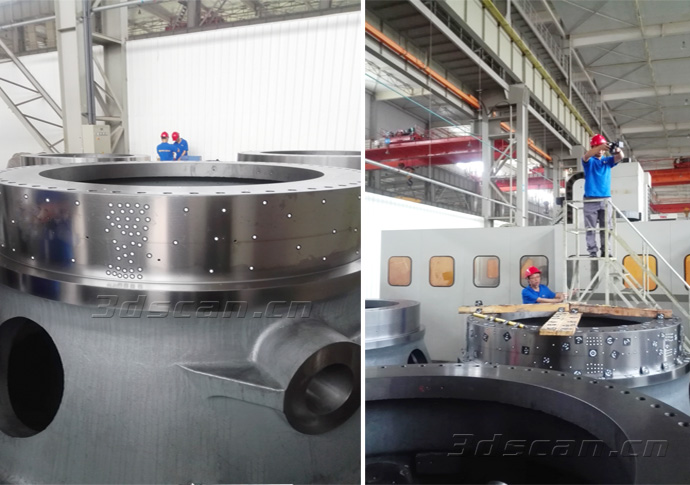

风力发电塔法兰检测现场

直径2m多,高约1.5m风力发电塔法兰

2、三维摄影测量
   华朗工程师使用三维摄影测量系统,10分钟快获取风力发电塔法兰表面3D坐标,使用三维摄影测量系统(HL-3DP)拍摄风力发电塔法兰多幅图像,通过三维测距方式,HOLON-3DP软件自动的将这些影像结合起来经过运算之后,就可得到每一个编码点圆心的3D坐标,计算出物体表面关键信息点的3D坐标值。

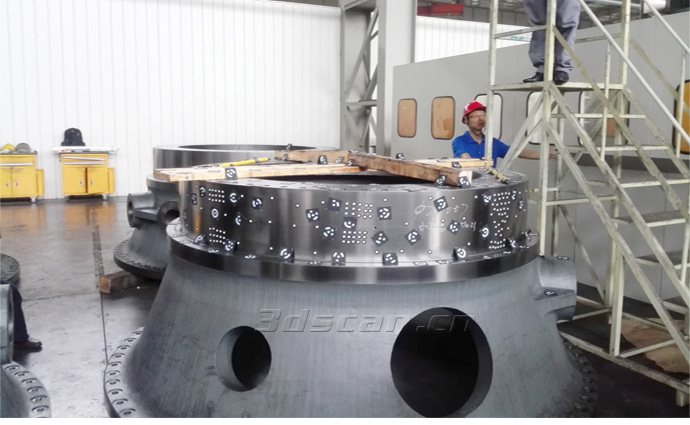

风力发电塔法兰测量现场

三维摄影相机对风力发电塔法兰进行全局拍照

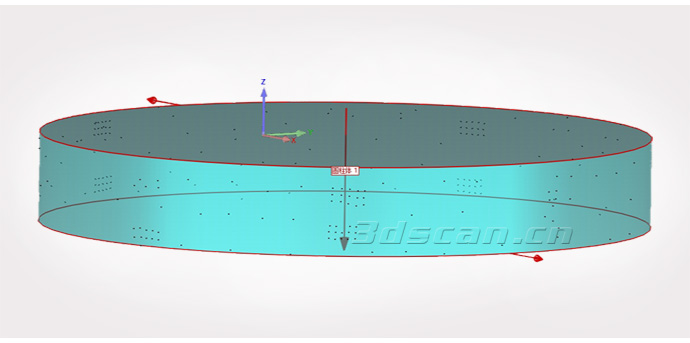

风力发电塔法兰三维摄影测量数据

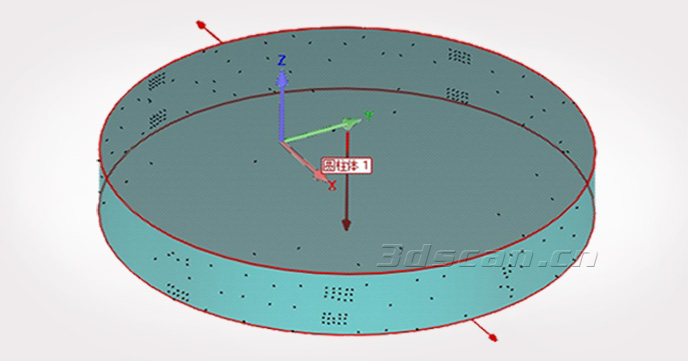

风力发电塔法兰三维摄影测量数据



风力发电塔法兰三维摄影测量数据

风力发电塔法兰三维摄影测量数据
