空调钣金件检测图

空调钣金件三维检测

  空调钣金件成形工序多且形状较复杂的冲压件,表面平翘曲、起皱等特征,针对企业生产的空调钣金件可能出现的问题或缺陷,华朗三维扫描仪为该企业优化冲压工艺方案及模具设计参数等提供检测方案。

面临的问题| Practical problems

  1.空调钣金件形状复杂、表面平翘曲、起皱,传统测量工具无法对空调钣金件进行有效测量。

华朗的解决方案| Hualang solutions

案例简介:
    国内某空调生产集团,为解决生产空调钣金件出现的缺陷,决定使用华朗三维扫描仪对空调钣金件进行扫描,与原始数模图进行对比检测,为企业优化冲压工艺提供解决方案。



扫描设备:
    华朗三维扫描仪HL-3DS+



产品特点:
   ● 扫描速度极快:≤3-5秒内可得到几百万数据点,效率极高(也可以根据客户需求定做系统)
   ● 精度高:单幅扫描精度可达0.01mm,兼容摄影测量系统,配合摄影使扫描速度更快、精度更高,±0.0125mm/m
   ● 专利设计:消除常见三维扫描仪多角度扫描拼接不上的问题 累积扫描精度极高,扫描数据无台阶、变形、条纹等 多模式扫描,易调节,适用多种工件要求。



空调钣金件扫描图

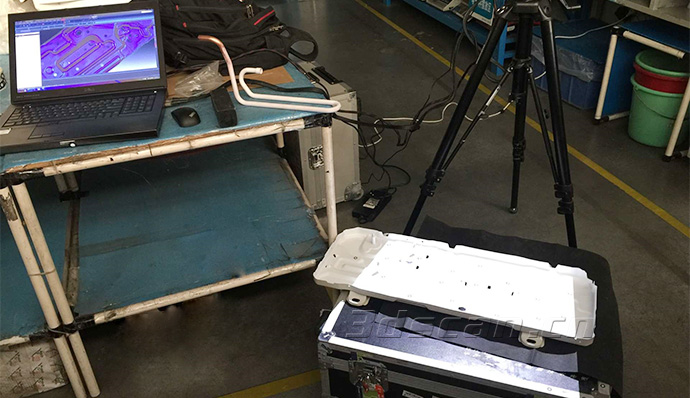

空调钣金件扫描现场

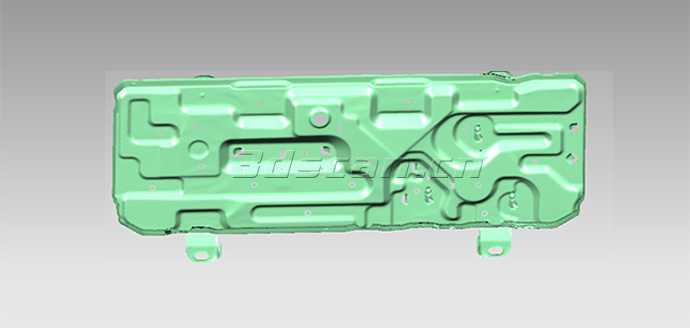

空调钣金件扫描点云数据

空调钣金件扫描点云数据

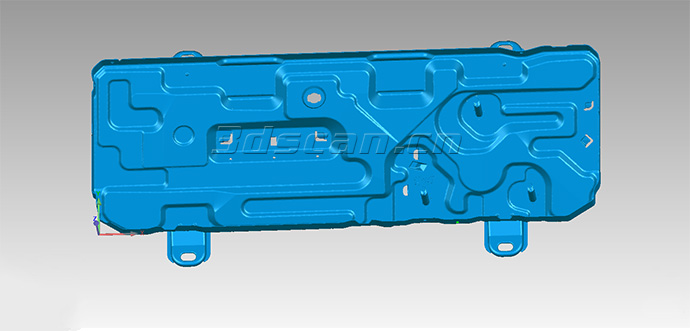

空调钣金件扫描STL数据

空调钣金件扫描STL数据

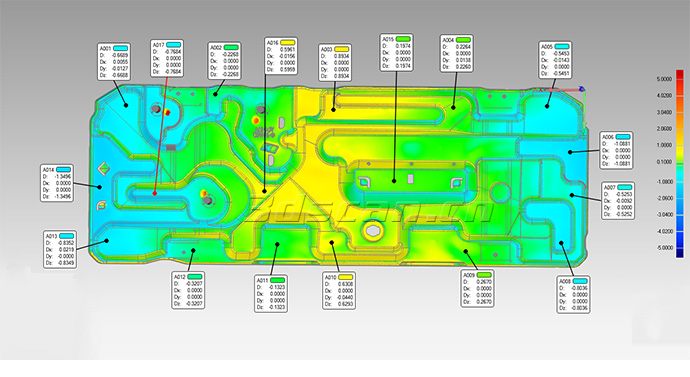

空调钣金件三维检测图

与原始数模图对比分析数据
