动车驾驶舱三维扫描

动车驾驶舱扫描案例

  动车驾驶室其设计结果将会对动车组整体产生重要影响,因此,设计制造出曲面流畅、造型美观又符合空气动力学要求的动车组驾驶室已成为设计人员的焦点问题。

面临的问题| Practical problems

    动车驾驶舱扫描要求非常高,弧度较大,曲面多,采用传统的测量方法比较困难,无法快速、精准得获取动车驾驶舱的三维模型数据。

华朗的解决方案| Hualang solutions

    针对客户所面临的问题,华朗技术工程师提出解决方案中使用:手持式三维扫描仪HL-3DH-3M获取动车驾驶舱三维数据,动车研究人员根据扫描完成的三维数据对于后续的列车流场数值计算、模型风洞试验、外板模具进行二次设计与产品改良。

扫描设备:

手持式三维扫描仪HL-3DH-3M

产品特点:

1、外形小巧,重量轻(950g),携带、使用方便
2、无需外接交流电源,开箱即用,不用标定
3、采用角点测量,扫描速度更快

4、使用独创的角点型标记贴,与业界常用的圆点标记贴相比,定位精度更高
5、对扫描复杂形状物体(如:汽车及内饰件等)尤为擅长,效率高、效果好、无盲区

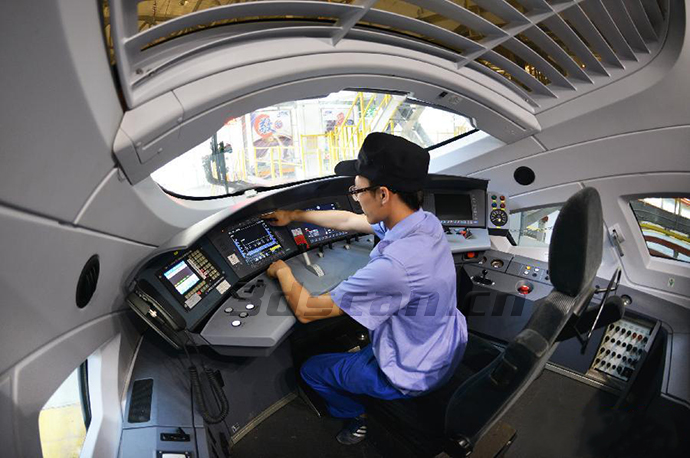

动车驾驶舱实物图

动车驾驶舱实物图

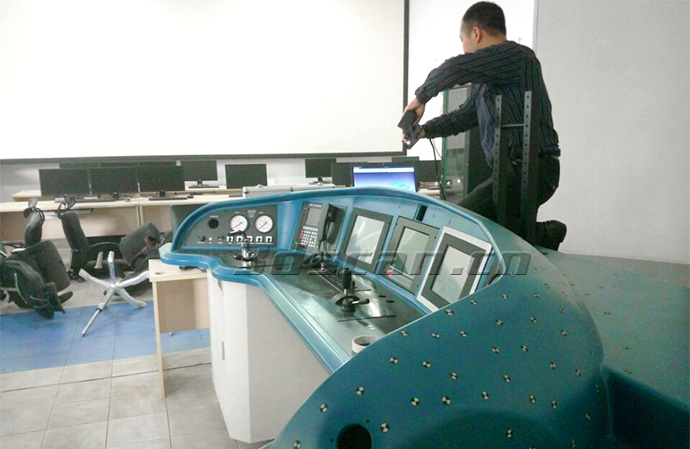

动车驾驶舱扫描现场图

动车驾驶舱扫描现场图

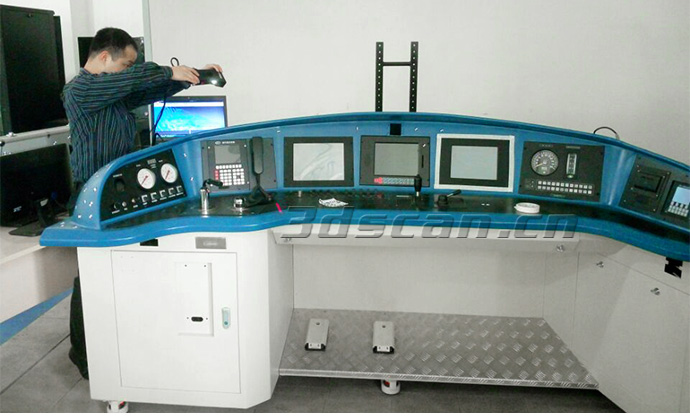

动车驾驶舱现场扫描图

动车驾驶舱现场扫描图

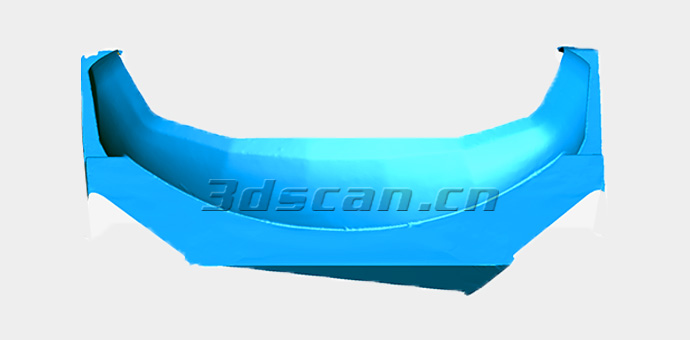

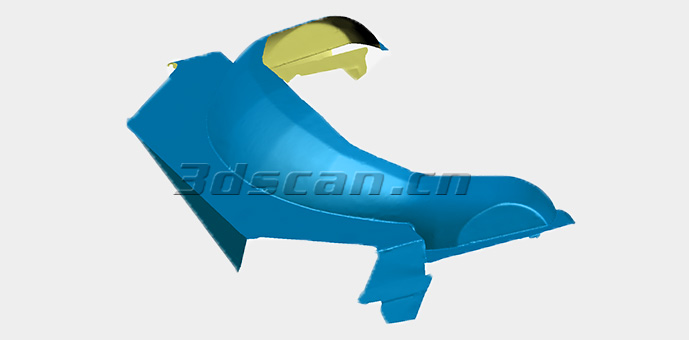

动车驾驶舱STL数据

动车驾驶舱STL数据



动车驾驶舱STL数据

动车驾驶舱STL数据
