轻轨模具三维扫描

轻轨模具三维扫描案例

 轻轨是城市轨道建设的一种重要形式,也是当今世界上发展最为迅猛的轨道交通形式,其质量好坏不仅关系着轻轨的正常使用也关系着我们的人生安全,所以轻轨模具质量能否达标就显得尤为重要。国内知名企业比亚迪特邀我司与其合作对轻轨模具进行三维扫描获取高精度三维数据,检测模具生产是否合格。

面临的问题| Practical problems

  1、轻轨模具体积较大且表面呈现红色反光面,增加扫描难度。产品生产过程中容易产生形变,所以轻轨模具质量的控制格外重要,对轻轨模具的三维数据有非常高的精度要求。

  2、单纯使用传统的检测方法(如检具、治具、三坐标等)制作方法难度高且花费时间长,过程繁琐、耗时,而且不易对轻轨模具的结构进行准确、快速地测量、检测。

华朗的解决方案| Hualang solutions

   轻轨模具体积较大而又笨重,模具表面呈现红色反光面,不易扫描,客户要求扫描速度快且精度要求非常高,而我们同行采用传统的检测方式进行测量,不仅需要喷涂显像剂,而且扫描速度慢,工作流程复杂,扫描工件耗时较长,很多尺寸及形位特征无法有效的测量,容易产生二次误差,影响该产品生产质量和生产效率。

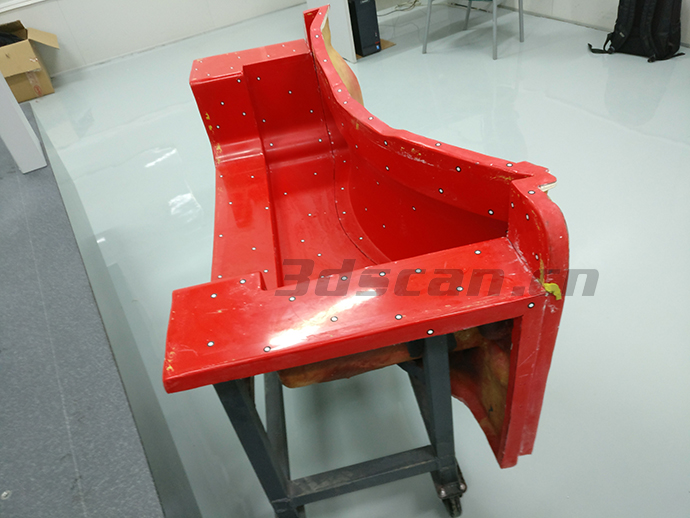

轻轨模具现场实物图

轻轨模具现场实物图

   针对客户所面临的问题,华朗三维技术工程师使用我司最新研发的手持式三维扫描仪HOLON760快速精确的获取了轻轨模具三维数据,且不用喷涂显像剂扫描方便快捷,扫描速度快测量精度高。成功解决了客户所面临的问题。

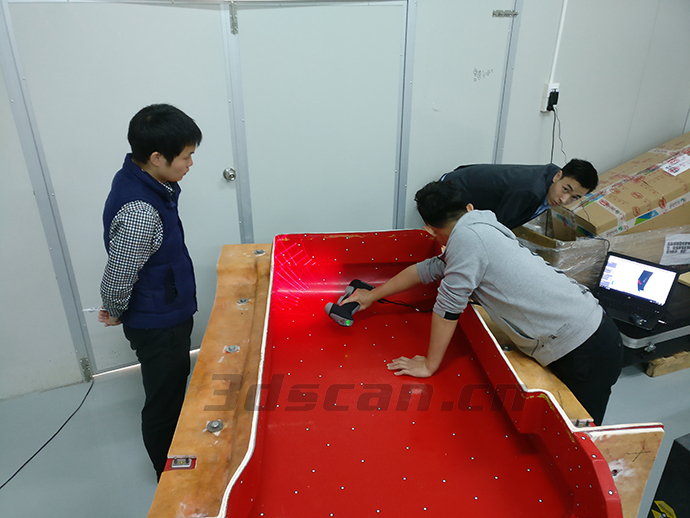

轻轨模具扫描现场图

轻轨模具扫描现场图

 扫描设备:

   手持式三维扫描仪HOLON760

 适用领域:

   汽车扫描与零部件、飞机 部件、船艇、大型叶片、大型铸件、模具、工程机械、3D打印、科研教学等

 产品特点:

   ● 光源形式:7组交叉激光线加额外一束激光线共计15条激光线,使扫描速度更快、精度更高、稳定性更强

   ● 单束激光:可切换成单条激光扫描模式,适用于扫描深孔及死角

   ● 测量精度:高达0.020mm,分辨率高达0.050mm,不受环境影响、工件结构和用户能力限制

   ● 工业设计:重量轻(870g)、极易携带、操作方便、极大的提升工作效率,全新自主研发技术有保障

   ● 三维摄影测量功能:系统自带摄影测量功能,使扫描精度更高,技术水平优于同行业

   ● 移动式扫描:可随身携带,可在室内和现场使用,适用于各种复杂场景

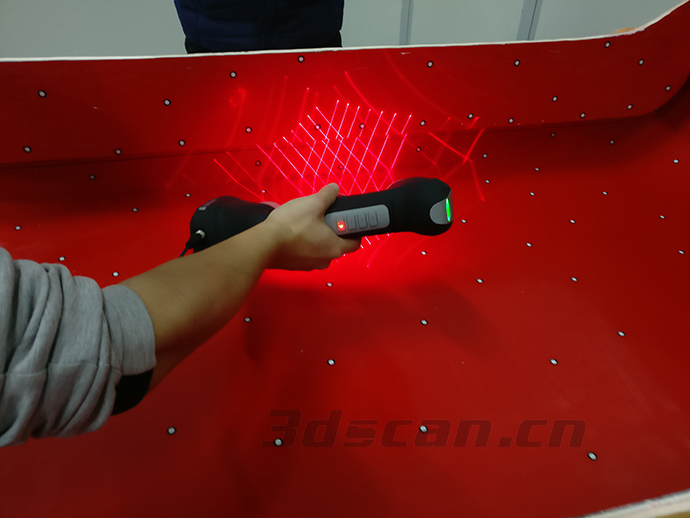

轻轨模具扫描细节展示图

轻轨模具扫描细节展示图

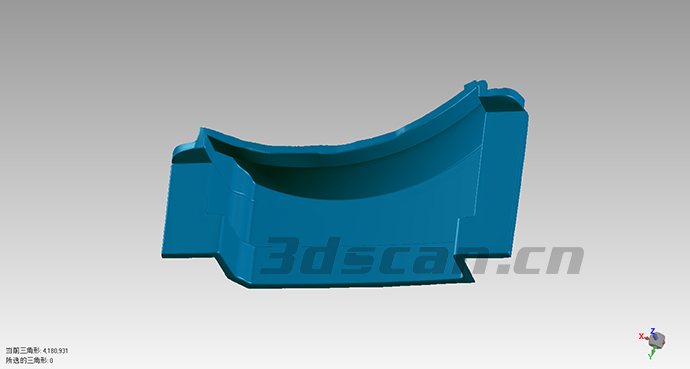

轻轨模具STL数据图

轻轨模具STL数据图

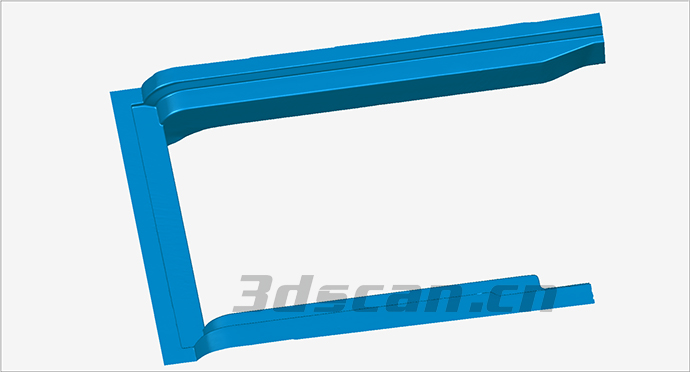

轻轨模具局部STL数据图

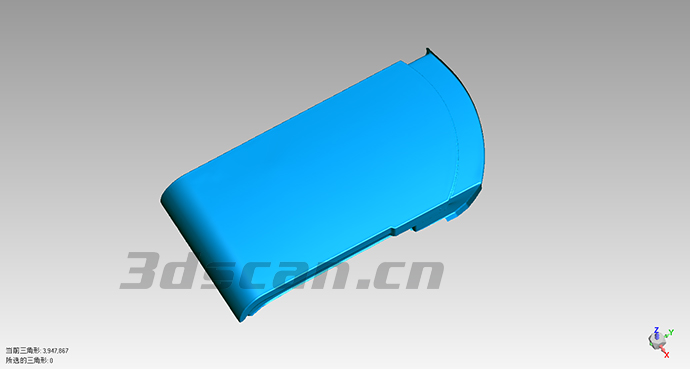

轻轨模具STL数据图



轻轨模具STL数据图

轻轨模具局部STL数据图

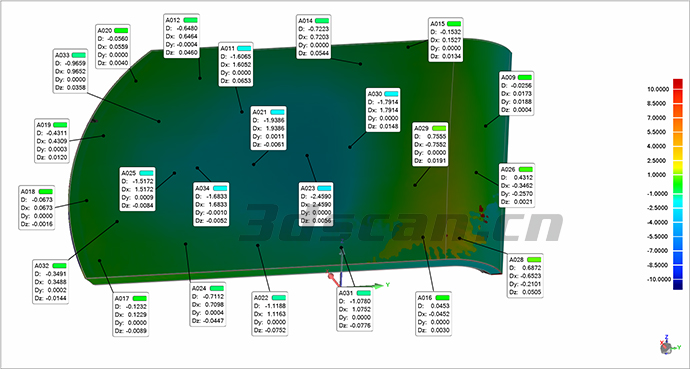

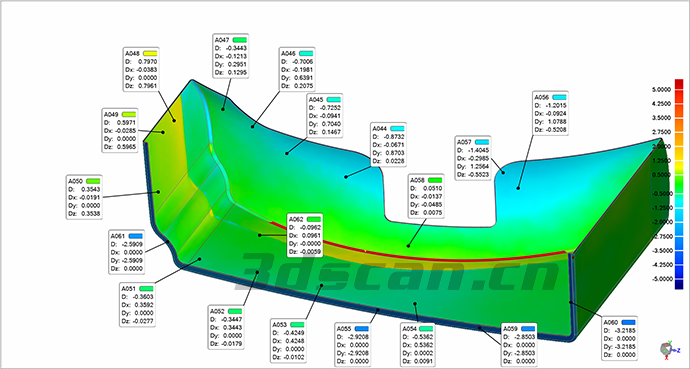

轻轨模具对比检测分析数据图

轻轨模具对比检测分析数据图



轻轨模具对比检测分析数据图

轻轨模具对比检测分析数据图
