水泵叶轮三维检测

水泵叶轮三维检测案例

 客户是一家生产及销售为一体的知名泵生产企业,客户需要对水泵叶轮进行质量检测,为了迎合市场需求提高企业竞争力客户决定摒弃传统的检测方法,引进新型测量手段,客户慕名而来特邀我司进行产品演示,快速精确的获取详尽三维检测结果,分析产品是否合格,提高产品质量及产品开发率。

面临的问题| Practical problems

    1、水泵叶轮体积较小且表面局部呈现深黑色及金属反光面,增加扫描难度。产品生产过程中容易产生形变,所以水泵叶轮质量的控制格外重要,客户要求精度非常高。

    2、单纯使用传统的检测方法(如检具、治具、三坐标等)制作方法难度高且花费时间长,过程繁琐、耗时,而且不易对水泵曲面弧度等结构进行准确、快速地测量、检测。

水泵叶轮现场实物图

华朗的解决方案| Hualang solutions

    水泵叶轮体积较小叶轮曲面弧度较大,叶轮表面呈现深黑色及金属反光面,不易扫描,客户要求扫描速度快且精度要求非常高,同行采用传统的检测方式进行测量,不仅需要喷涂显像剂,而且扫描速度慢,工作流程复杂,扫描工件耗时较长,很多尺寸及形位特征无法有效的测量,容易产生二次误差,影响该产品生产质量和生产效率。

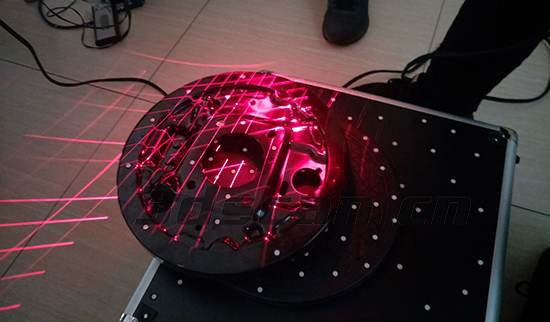

水泵叶轮扫描现场图

    针对客户所面临的问题,华朗三维技术工程师采用手持式三维扫描仪HOLON760快速精确的获取了叶轮三维数据,且不用喷涂显像剂扫描方便快捷,扫描速度快测量精度高。成功解决了客户所面临的问题。

扫描设备:

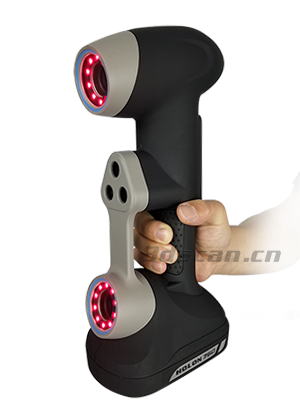

手持式三维扫描仪HOLON760

适用领域:

汽车扫描与零部件、飞机 部件、船艇、大型叶片、大型铸件、模具 叶轮、工程机械、3D打印、科研教学等

产品特点:

● 光源形式:7组交叉激光线加额外一束激光线共计15条激光线,使扫描速度更快、精度更高、稳定性更强

● 单束激光:可切换成单条激光扫描模式,适用于扫描深孔及死角

● 测量精度:高达0.020mm,分辨率高达0.050mm,不受环境影响、工件结构和用户能力限制

● 工业设计:重量轻(870g)、极易携带、操作方便、极大的提升工作效率,全新自主研发技术有保障

● 三维摄影测量功能:系统自带摄影测量功能,使扫描精度更高,技术水平优于同行业

● 移动式扫描:可随身携带,可在室内和现场使用,适用于各种复杂场景

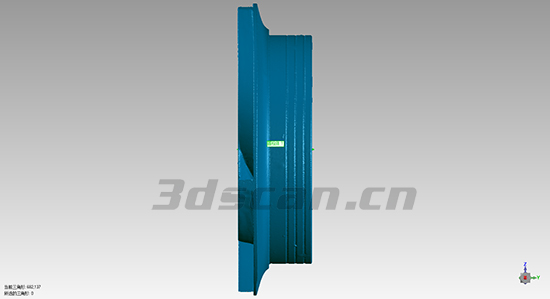

水泵叶轮STL数据图

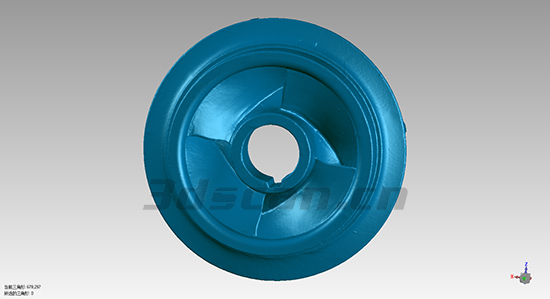

水泵叶轮STL数据图



水泵叶轮STL数据图



水泵叶轮STL数据图

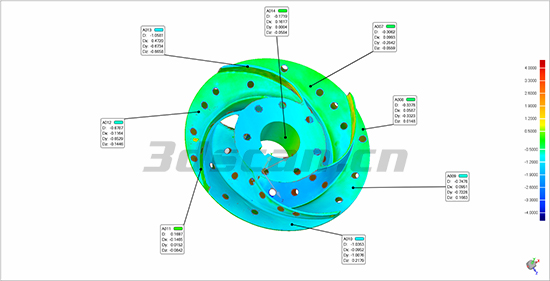

水泵叶轮检测对比分析数据图

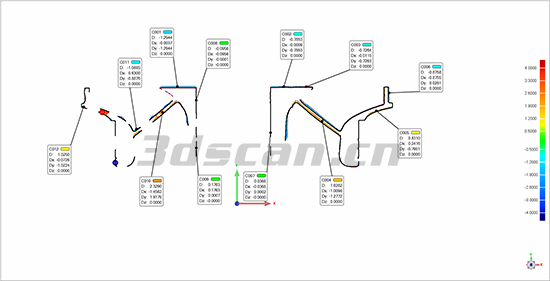

水泵叶轮检测对比分析数据图

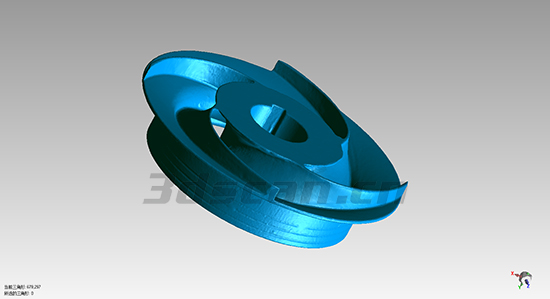

水泵叶轮三维数据图
