模具三维检测

模具三维检测

  我国正逐步从模具生产大国迈向模具制造强国。就国内市场来说,模具产业产需两旺,企业投资热情高涨,较大的技改项目和新建项目不断出现。模具是用来制作成型物品的工具,这种工具由各种零件构成,不同的模具由不同的零件构成,通过所成型材料物理状态的改变来实现物品外形的加工,在外力作用下使坯料成为有特定形状和尺寸的制件的工具。模具生产的发展水平是机械制造水平的重要标志之一。模具在长时间使用后容易出现损耗状况,是需要进行维护保养,在结构设计跟工艺方面也是需要不断的改进完善,这方面使用三维扫描仪得到数据可以进行一个对比检测。

面临的问题| Practical problems

模具是精密工具,形状复杂,承受坯料的胀力,对各方面都有较高要求。每样模具都具有其特定的轮廓和形状。

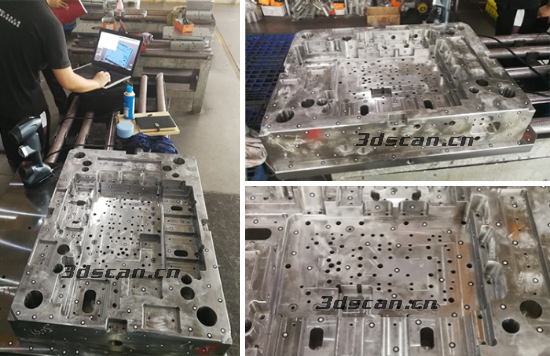

模具现场扫描图

这次客户需要扫描的模具体积大,且笨重,不易移动,表面形状复杂,凹凸不平,孔位多,有小又深的孔洞。

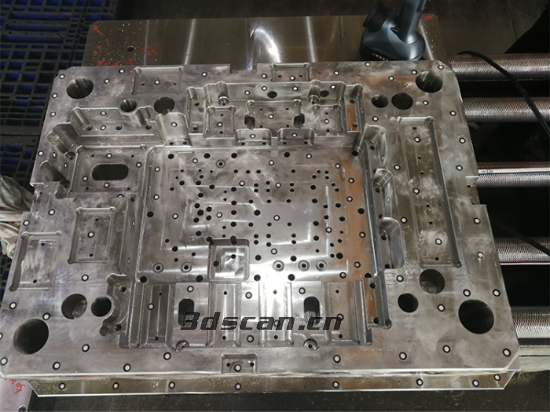

模具现场扫描图

       对扫描仪设备要求很高,如果再是使用以往传统的扫描仪,对扫描工作是有很大的难度,扫描出来的数据不齐全,精度不高,没法去完成。

解决方案| Holon solutions

       在了解客户的扫描工件跟需求后,决定采用我司手持式三维扫描仪HOLON760。使用操作过程灵活方便,适合复杂的工件。HOLON760光源形式是由7组交叉激光线加额外一束激光线共计15条激光线,使扫描速度更快、精度更高、稳定性更强,还可以切换成单条激光扫描模式,适用于深孔或难扫死角扫描测量出来数据精度高,测量扫描速度快,极大的提升工作效率,全新自主研发技术,技术水平高。从不同角度扫描自动拼接,得到数据导入三维检测软件进行检测分析对比。

模具现场扫描图



模具STL数据图



模具STL数据图



模具STL数据图
