空调换向阀逆向设计

  空调使用率不断增加,换向阀是空调中很重要的一个部件,相当于一种控制阀,用于改变空调中氟利昂流动的方向,来改变空调器两器的功能,实现制冷、制热或除霜等功能的切换。换向阀主要应用在热泵式空调器中,在结构上主要有4根管道与它相连。所以对换向阀进行逆向设计是一个重要的过程,可以通过数据进行一个对比。广州某位客户就需要对空调换向阀进行扫描测量,得到数据逆向设计。

面临问题| Practical problems

       换向阀由阀体和4根连接管组成,组成结构复杂,连接处易造成死角,表面不整齐,不易拼接。连接毛细管的孔位小,给扫描工作带来一定的难度。

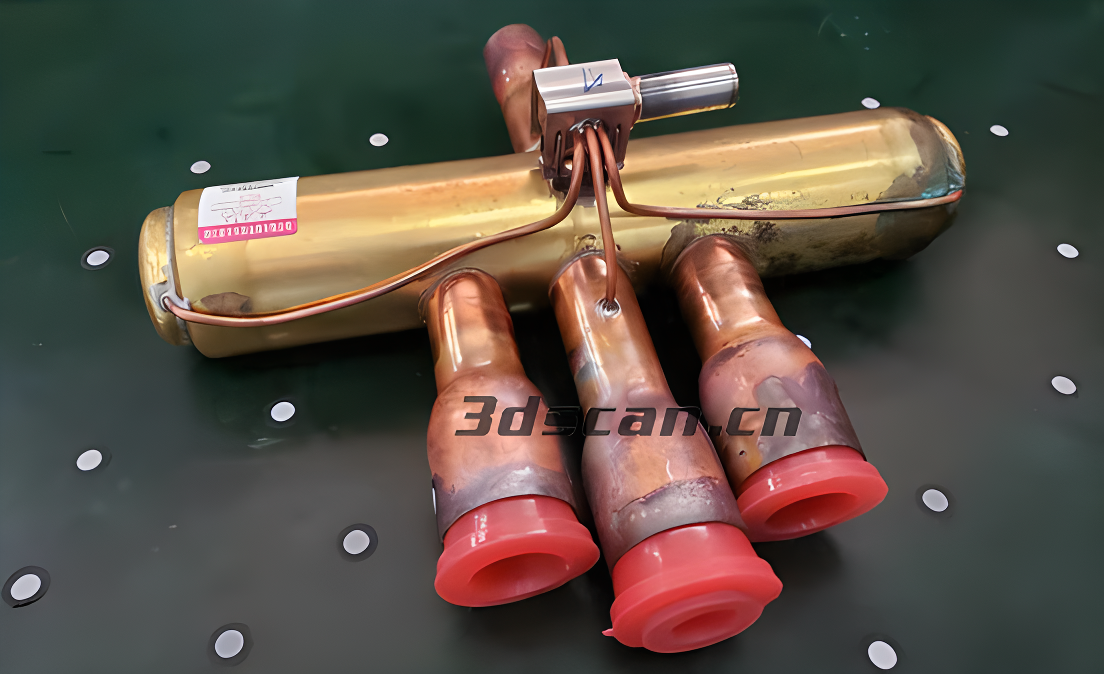

空调换向阀现场扫描图

       普通的三维扫描仪进行测量,虽然体积不大,但是细节方面的部分,扫描精度不高,不齐全,无法满足客户的要求,效果不好。

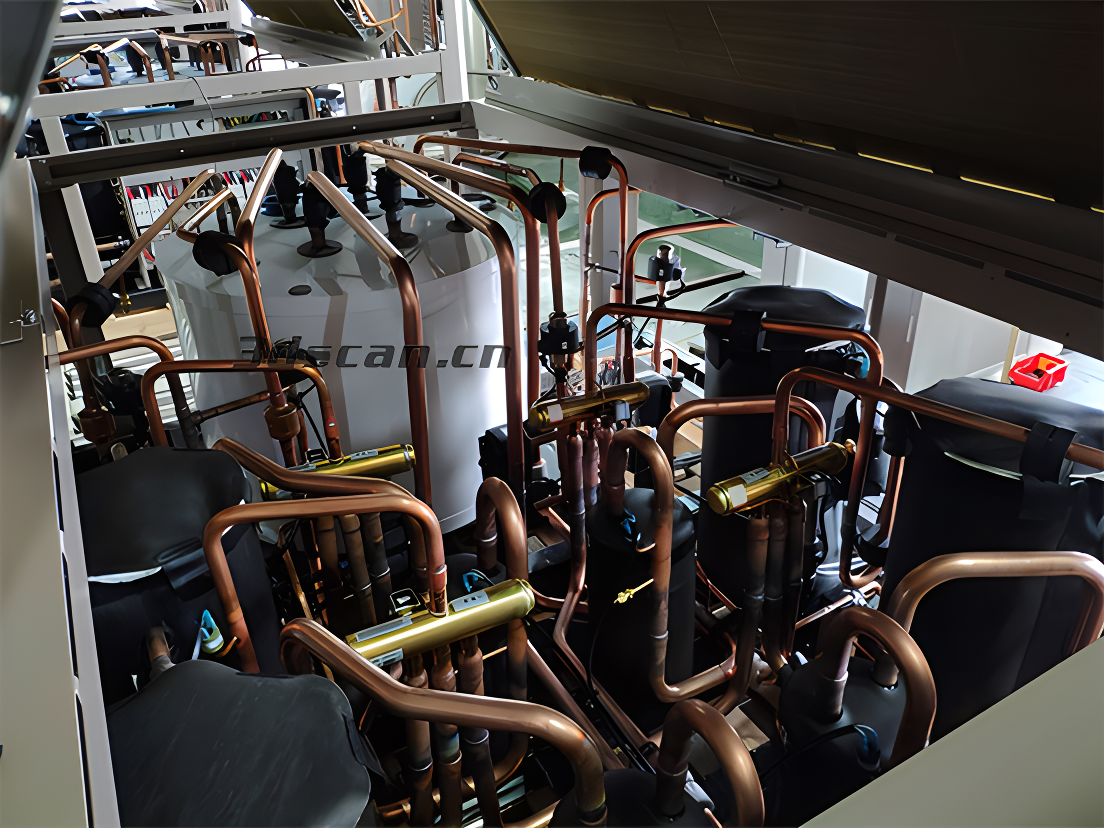

空调换向阀现场扫描图

解决的方案| Holon solutions

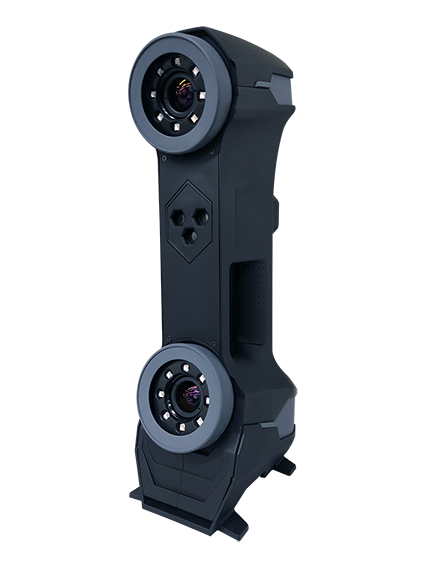

       我司工程师采用新型手持式三维扫描仪进行测量,选用了HOLON760手持式三维扫描仪

       HOLON760手持式三维扫描仪扫描速度极快,单机测量精度高,无需借助摄影测量系统,可以满足客户高效率高质量的需求。7组交叉激光线加额外一束激光线共计15条激光线,也可换成单条激光扫描模式,多方位不同角度扫描,适用于扫描深孔及死角,符合客户工件的复杂性。标志点自动拼接技术,使用操作过程灵活方便,极大的提升工作效率,全新研发技术有保障,省时。扫描的数据导入到三维软件中,可以得到完整高精度数据图。方便简单易操作,省时。符合客户的需求,数据图效果好、精度高。

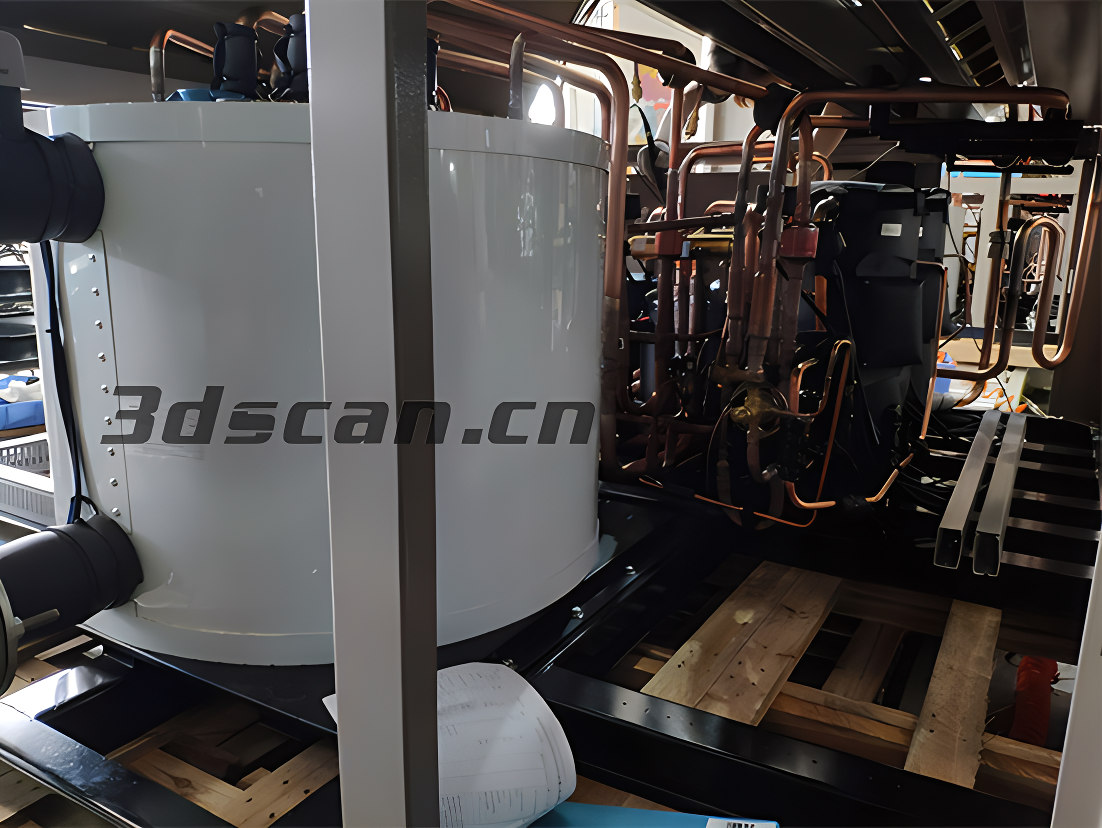

 空调换向阀现场扫描图

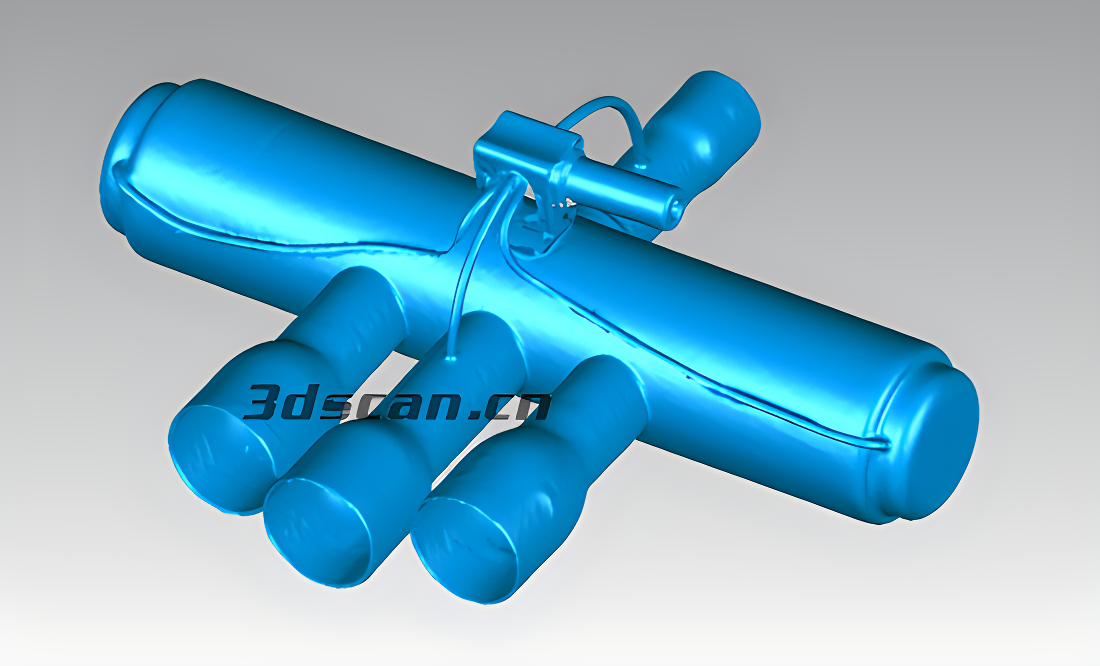

空调换向阀STL数据图

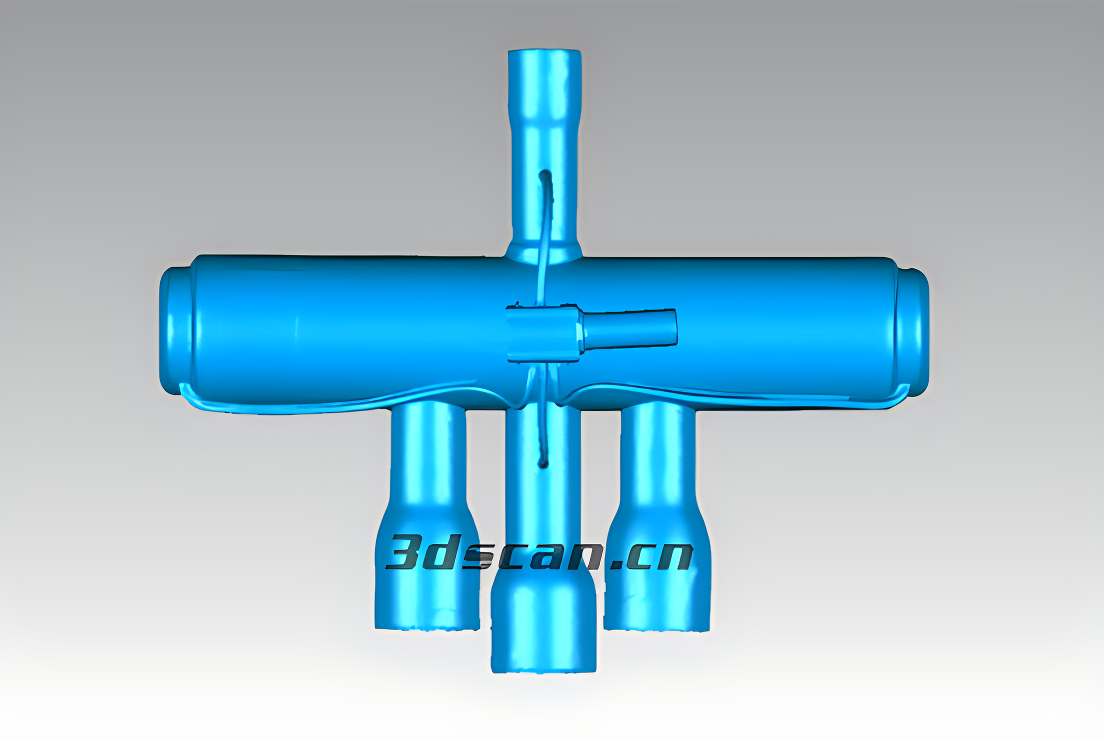

空调换向阀STL数据图

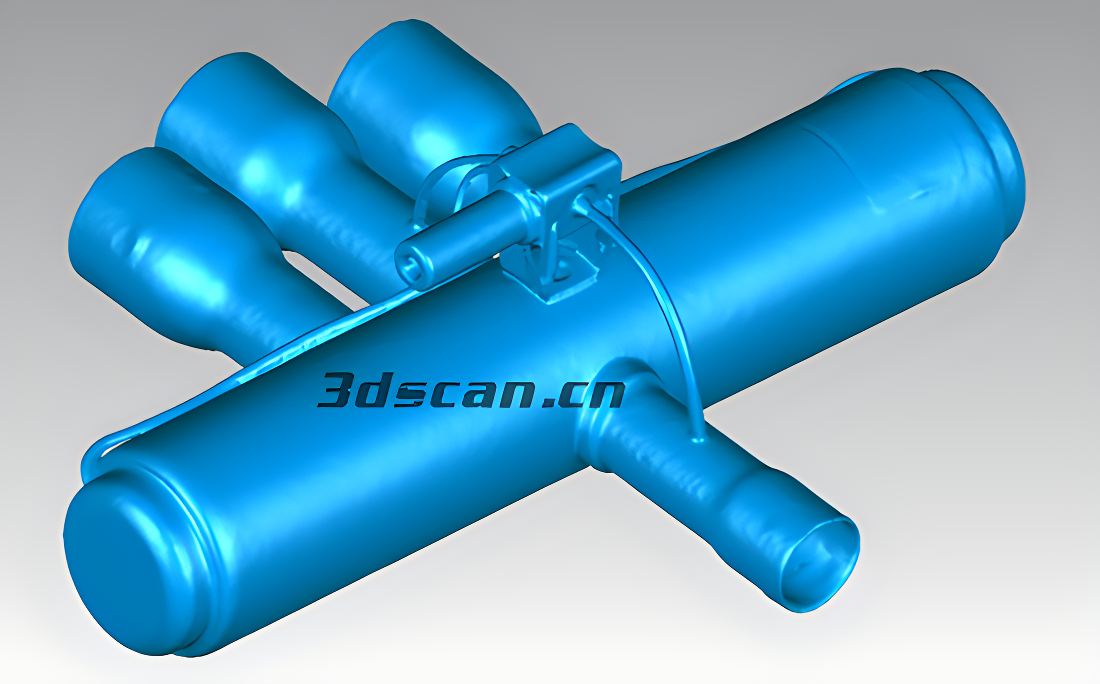

空调换向阀STL数据图
