风机铸件三维检测

  随着现在不断的进步,很多方面需要进行改进,风机在额定工况很容易出现问题,需要严格按照产品标准要求生产和制造风机,后期还需正确维护跟保养,提高风机使用寿命,就要获取风机的数据检测。

面临的问题| Practical problems

       风机铸件体积大且笨重,无法搬动,结构复杂,曲面变化大,周边有不平整的凸块,还有深孔。整体上看,扫描难度很大。

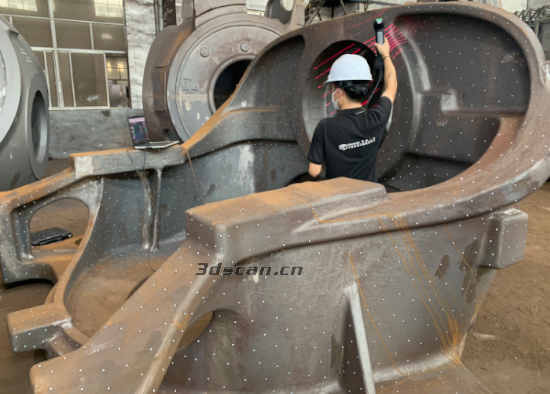

风机铸件现场实拍图

       使用一般传统的扫描方式跟测量仪器,对于铸件内部细节是无法捕捉的清楚,只能扫描外部平面,但是大面积扫描也是非常耗时的,速度慢,不能满足高效率。

风机铸件现场实拍图

风机铸件现场扫描图



华朗解决方案| Holon solutions

       在了解清楚需求跟工件后,使用HOLON760手持三维扫描仪三维摄影测量系统(HL-3DP)能够在短时间内获取高精度的三维数据,有效解决扫描测量累计出现等问题。


风机铸件现场扫描图

       首先三维摄影测量系统HL-3DP在一开始进行测量之前,先会在物体上贴好编码点,再用相机进行拍摄。在拍摄过程中,会拍摄许多不同的角度的影像,将这些影像读入至HOLON3DP软件,因为每一张影像的拍摄角度不同,由每一张影像不同的角度,透过三角测距的方式,HOLON3DP软件自动的将这些影像结合起来经过运算之后,就可得到每一个编码点圆心的3D坐标。

风机铸件STL数据图

       然后使用HOLON760手持三维扫描仪进行扫描,7组交叉激光线加额外一束激光线共计15条激光线,可切换单条激光扫描模式,扫描深孔及死角,标志点自动拼接技术与自主研发扫描软件配合拥有超高扫描精度和工作效率,快速获取风机的三维数据,从而进行分析检测。

 风机铸件STL数据图

风机铸件三维检测对比分析图

风机铸件三维检测对比分析图
