风机叶轮三维扫描

  客户是一家集生产和销售为一体的知名风机制造企业,需要对风机叶轮进行扫描对比分析。为了迎合市场需求,提高企业的竞争力,客户决定摒弃传统的对比方法,引进新型扫描对比手段。客户了解到华朗三维为国内首家手持式扫描仪厂家,能够快速精确地获取详尽的三维扫描对比结果,分析产品是否合格,提高产品质量以及检测对比的效率。

面临问题| Practical problem

       1、风机叶轮整体轮廓复杂,表面有曲面和弧度等结构组成,叶片部分容易造成死角阴影,客户需要能精确测量出叶轮的数据,精度要高,然而扫描工作具有一定的难度。

       2、如果采用以往传统的检测方法(如检具、治具、三坐标等),制作方法难度高,在人力和时间上会消耗较多,且会出现数据不完整的现象,很多尺寸及形位特征无法有效的测量,容易产生二次误差,影响该产品生产质量和生产效率。

风机叶轮扫描现场

风机叶轮扫描现场

解决方案| Sloutions

       针对客户面临的问题,根据华朗三维以往积累的经验,在客户提出需求的时候,快速就能想到可行解决方案。在扫描样件上贴标志点,利于定位拼接。使用我司手持式三维扫描仪HOLON771对样件进行快速的全面扫描,扫描仪扫描速度极快,单机测量精度高,轻松扫描大中型物体。而且能实时可视化,在电脑屏幕上看到正扫描的部分,可进行补扫漏缺,方便实用.

       扫描获取高精度数据,将三维数据导入三维软件处理,对数据进行分析,可查看叶轮是否合格或所存在的问题在哪,细节扫描处理效果好,提高了产品质量和检测的效率,也为后期产品开发提供了可参考数据。

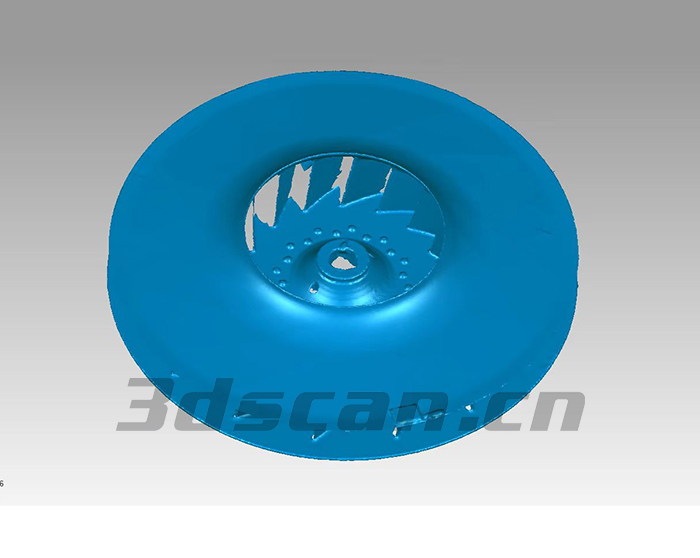

STL data diagram of fan impeller

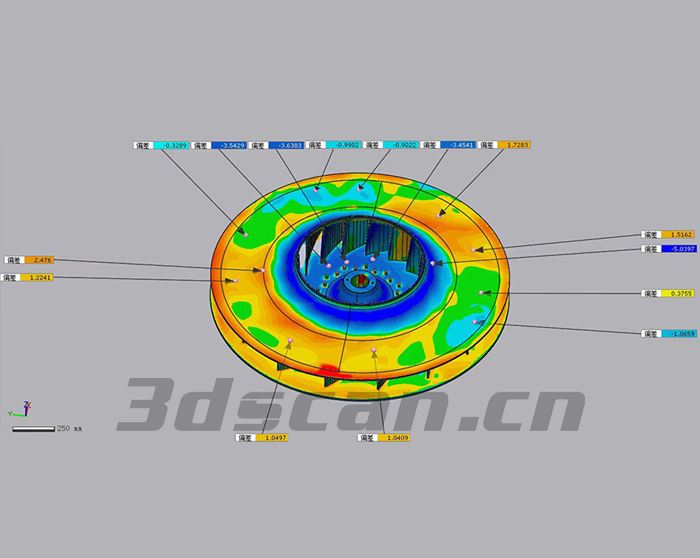

Comparison and analysis diagram of fan impeller
