汽轮机逆向设计

在汽轮机运行过程中，汽轮机渗漏和汽缸变形是最为常见的设备问题，汽缸结合面的严密性直接影响机组的安全经济运行，检修研刮汽缸的结合面，使其达到严密，是汽缸检修的重要工作，在处理结合面漏汽的过程中，要仔细分析形成的原因，根据变形的程度和间隙的大小，可以综合的运用各种方法，以达到结合面严密的要求。

1.汽轮机体积外形大，叶片排间隙小，易形成夹角，客户需求扫描数据精度高。

2.客户要扫描三维数据做逆向建模，要求扫描速度要快、数据要全，具有很大的挑战性。

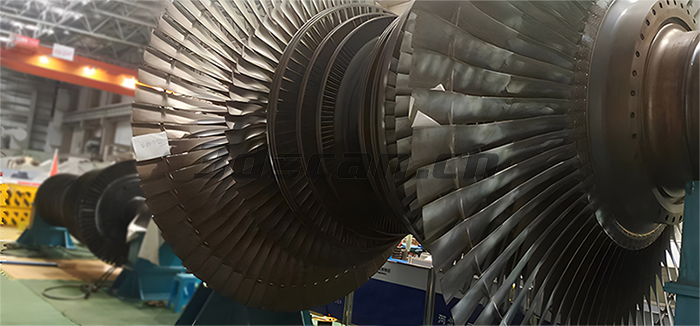

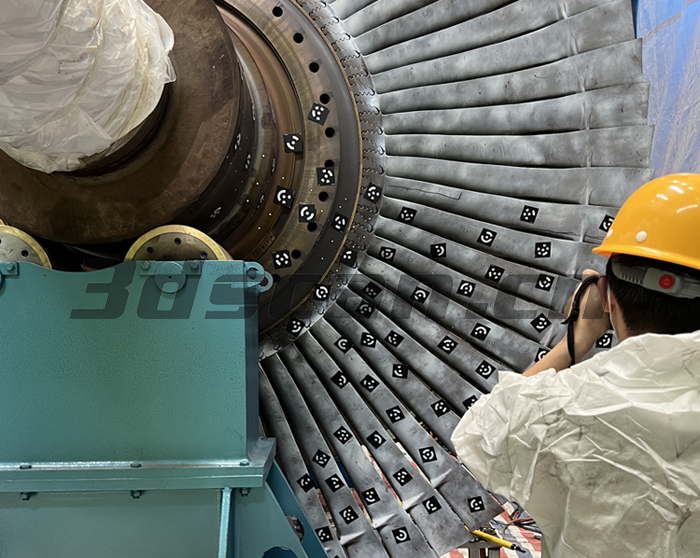

汽轮机现场扫描图

1.根据客户的需求，华朗三维工程司提出了解决方案：使用手持式三维扫描仪HOLON B71+三维摄影测量HL-3DP对汽轮机进行扫描。扫描速度高达1350000次测量/秒，最高精度可达0.01mm。快速高精度获取汽轮机完整三维数据，为下一步逆向建模提供参考依据。

2.根据扫描仪扫描仪的三维数据，华朗工程师采用Geomagic Design X逆向设计软件对汽轮机进行三维建模，用于后期的维修跟再生产，提高效率。

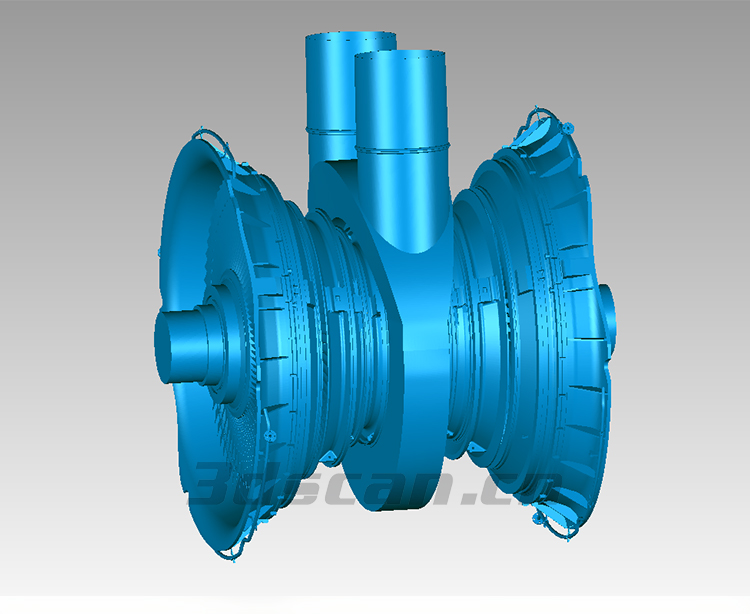

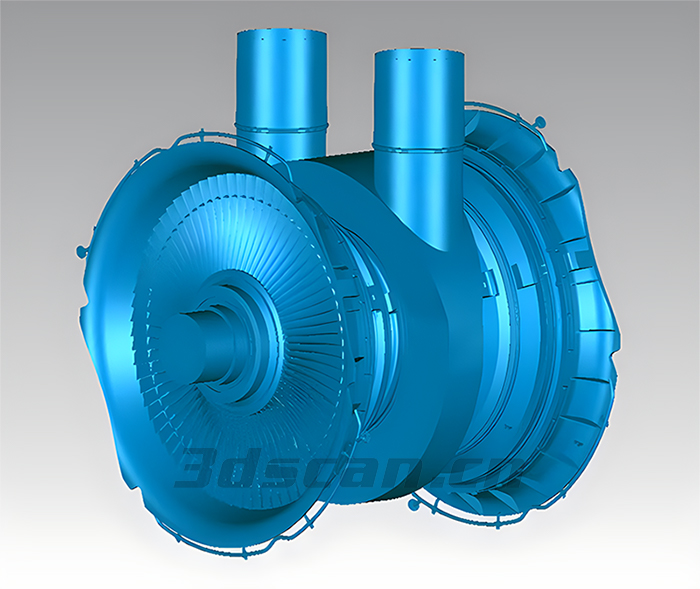

汽轮机逆向设计图
