重载齿轮箱三维扫描

  齿轮之所以能长期安全运转取决于外部一层看不见的油膜,其外部的齿轮箱起着密封的容器作用,在高速重载的条件下为使齿轮能长期稳定工作,对齿轮箱的质量及尺寸检测至关重要,根据高密度的点云数据对齿轮箱整体轮廓采集,保证前期产品设计完全符合加工要求。

面临问题| Practical problem

       1.齿轮箱结构复杂,表面有特殊管状结构,前期数据的采集,面临大范围数据不全面的难点

       2.齿轮箱表面孔位较多,对孔位数据的采集,决定了后期安装的吻合性,因此对孔位数据精确度要求很高

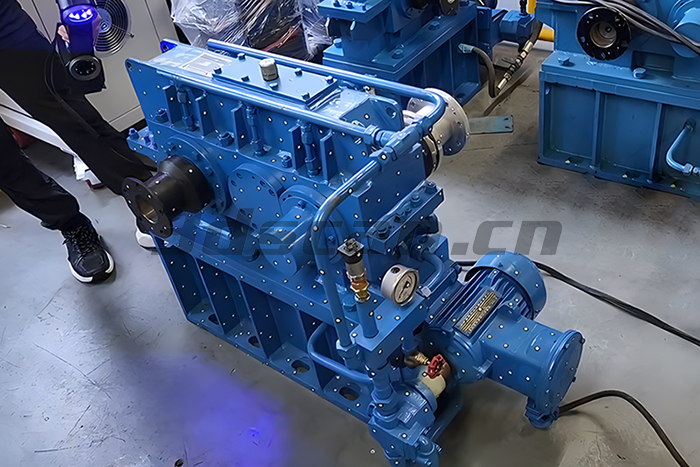

齿轮箱扫描现场

解决方案| Holon solutions

       针对本次客户工件的特征跟要求,采用华朗三维手持式三维扫描仪HOLONB71,扫描速度快,精度高,稳定性强,标志点自动拼接技术与自主研发扫描软件配合拥有超高扫描精度和工作效率。

       使用扫描仪对齿轮箱进行全面扫描获取数据,细节孔位处的地方可以使用精细模式去扫描,获取数据精度高。将获取的高精度三维数据与齿轮箱标准数模进行比对,生成简单易懂的对比检测报告,为后期齿轮箱加工提供数据支持。

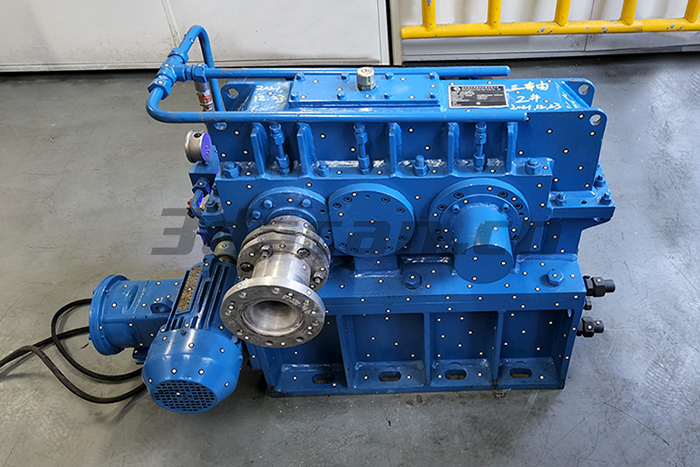

齿轮箱扫描现场

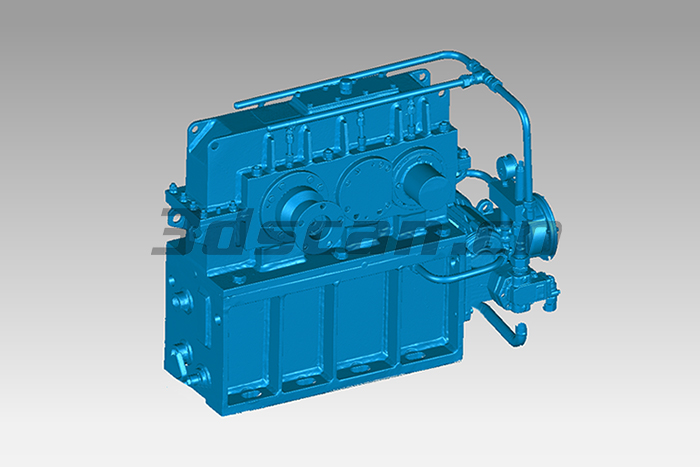

齿轮箱STL数据图

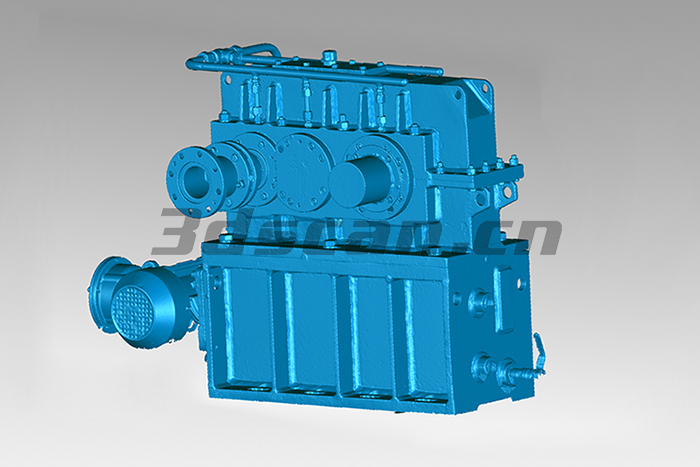

齿轮箱STL数据图
