手机三维检测-手机三维扫描仪

手机三维检测案例

  某著名手机生产公司希望对他们的生产的手机组件进行全面检测。华朗三维工程师使用三维扫描仪HL-3DM采集手机组件三维数据,通过Geomagic Studio软件点进行点云数据后处理。处理后的数据导入检测软件中能够对手机后盖特征进行细致分析,如轮廓、曲率等等。

面临的问题| Practical problems

1、手机的零配件非常多,很多细小零件都是依附在手机后盖上的,所有手机后盖的精度要求非常高。

2、传统的测量方法数据采集密度不够(数据量不足)而且对于手机后盖的曲面无法测量。无法对手机后盖进行正常的检测。

华朗的解决方案| Hualang solutions

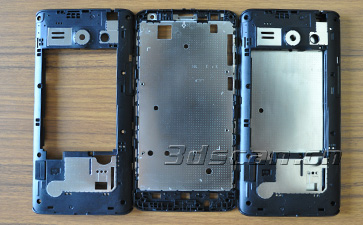

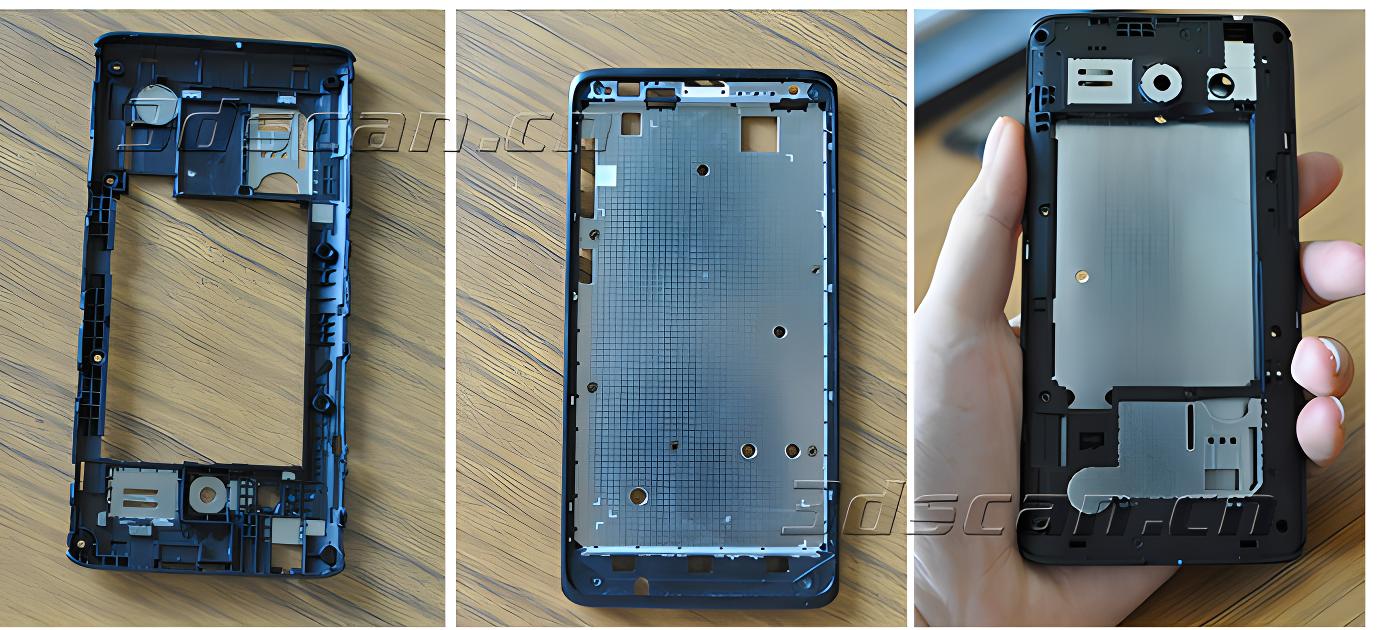

手机后盖

手机后盖

    采用三维扫描仪HL-3DM可以获得手机后盖高质量的点云数据,高效率辅助模具逆向工程设计(手机后盖原始数据获取,由数据采集端到数据处理端的一个流程)。也可以利用获取的数据导入检测软件中来做作出手机后盖样品准确的形变等误差质量报告,掌握详尽三维检测结果,提高产品质量, 方便后续的批量生产。

1、前期准备工作:

    喷涂显像剂与黏贴标识点

2、三维扫描:

    华朗三维工程师使用三维扫描仪(HL-3DM)全方位的获取手机后盖三维数据,仅需10分钟就能获取手机后盖维数据,精度达到0.015mm。获取的手机后盖点云数据密度大,细节特征还原性好。

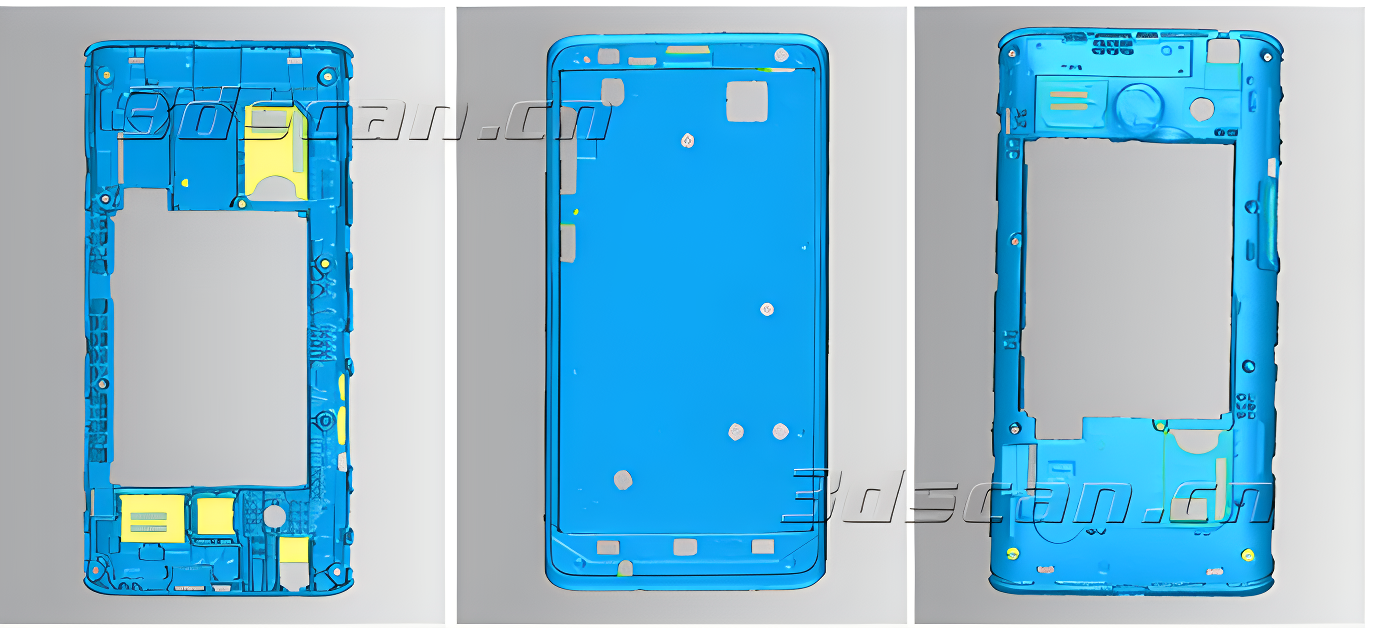

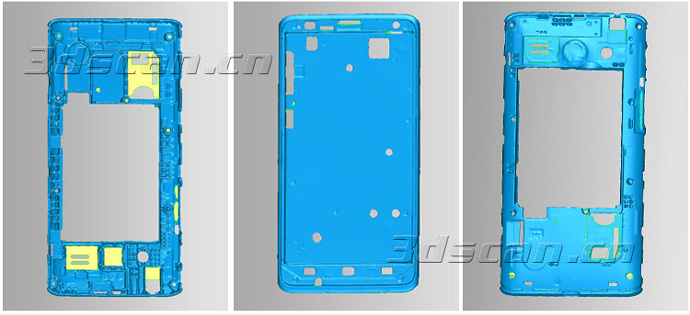

手机后盖三维数据

手机后盖三维数据

3、三维检测
    将扫描获取的手机后盖三维数据导入检测软件Geomagic Qualify中,可以迅速检测手机后盖 (CAD) 模型和产品的制造件之间的差异,Geomagic Qualify能以直观易懂的
图形比较结果来显示两者的差异,能够对手机后盖特征进行细致分析,如轮廓、曲率等等,同时还能捕捉并体现剖面的形位偏差。而传统检测软件只能对CAD数据和扫描数据进行简单的偏差对比。该公司成功对手机后盖进行了测量检测,保证手机的正常生产,提高了该公司的竞争力,为公司创造利益。

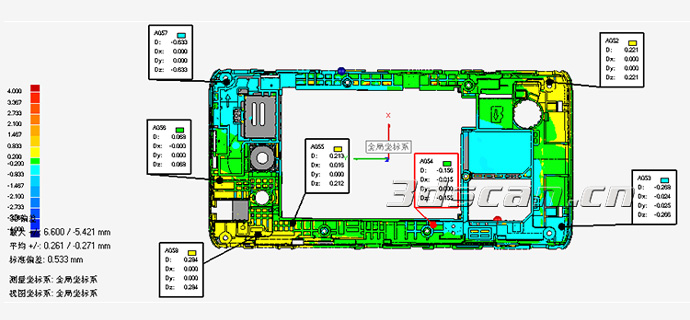

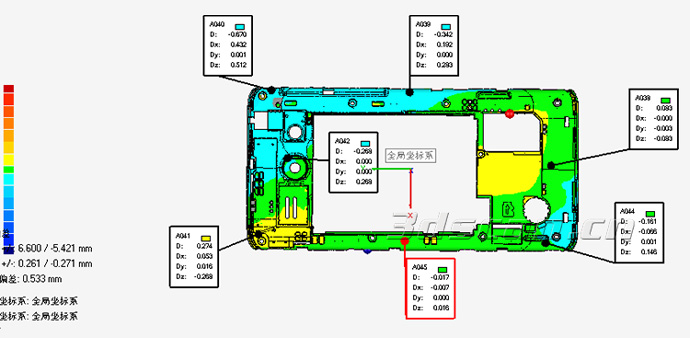

手机后盖对比检测数据

手机后盖对比检测数据



手机后盖对比检测数据

手机后盖对比检测数据

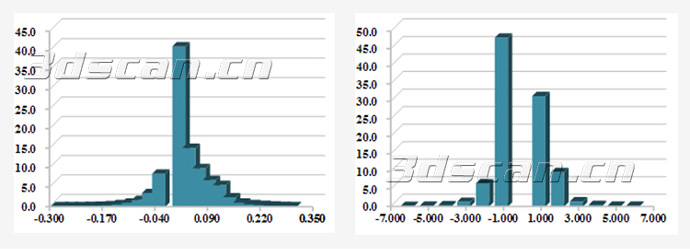

手机后盖柱状分析图

手机后盖柱状分析图

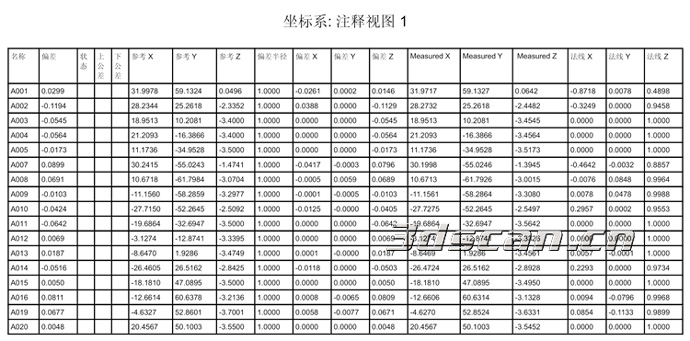

手机后盖误差分析表

手机后盖误差分析表
