直升机配件三维扫描仪

直升机配件三维检测案例

  采用华朗三维手持式三维扫描仪HL-3DH-3M,并应用Geomagic Qualify对直升机配件三维模型与实体进行对比分析以获得精确的重构模型。从而提高了产品设计的准确性,大大缩短产品研发设计和加工周期并降低了成本。

面临的问题| Practical problems

1、直升机对项目技术指标非常严苛,对直升机配件三维数据精度要求非常高,整体误差需要控制在0.02mm。

2、传统的测量方法数据采集密度不够(数据量不足)而且对于直升机配件曲面以及弧度无法测量,无法正常的进行检测,后期也不能进行质量检测与二次设计。

华朗的解决方案| Hualang solutions

直升机配件

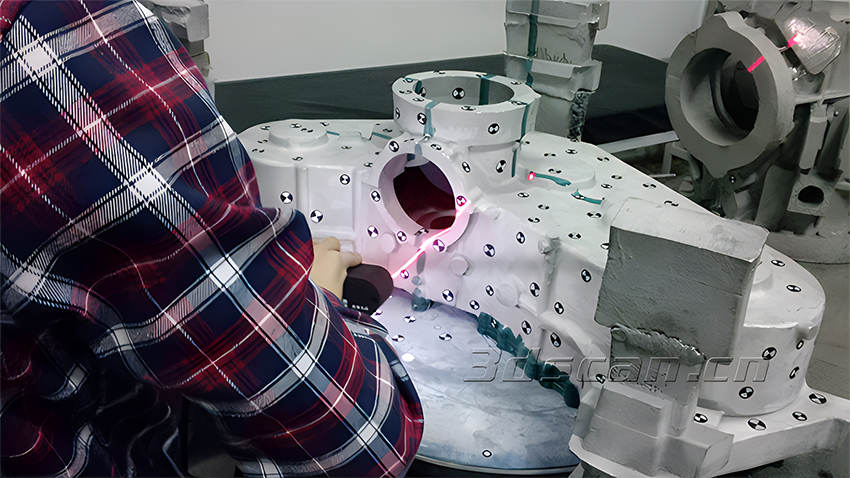

直升机配件现场扫描

    配件构造质量直接影响到制造直升机的效率,因此对直升机配件的质量把控特别重要。华朗三维工程师提出解决方案中使用:手持式三维扫描仪HL-3DH-3M(快速获取直升机配件高精度的三维数据)+逆向设计软件Geomagic Studio(将直升机配件点云数据转换为三角网格面数据)+检测软件Geomagic Qualify(迅速检测直升机配件 (CAD) 模型和产品的制造件之间的差异),协助该公司进行高端技术的研究和突破。

1、前期准备工作
喷涂显像剂:提高样件表面底色对比度,获取更好的扫描数据。
黏贴标志点:使获取的数据在扫描软件中进行定位拼接。

2、三维扫描

    手持式三维扫描仪(HL-3DH-3M)自带三维摄影测量系统,配合高精度靶杆。获取的直升机配件三维数据精度可以达到0.02mm,满足客户对于精度的要求。将直升机配件三维数据导入三维逆向软件(Geomagic)中进行处理,将直升机配件点云数据转换为三角网格面数据

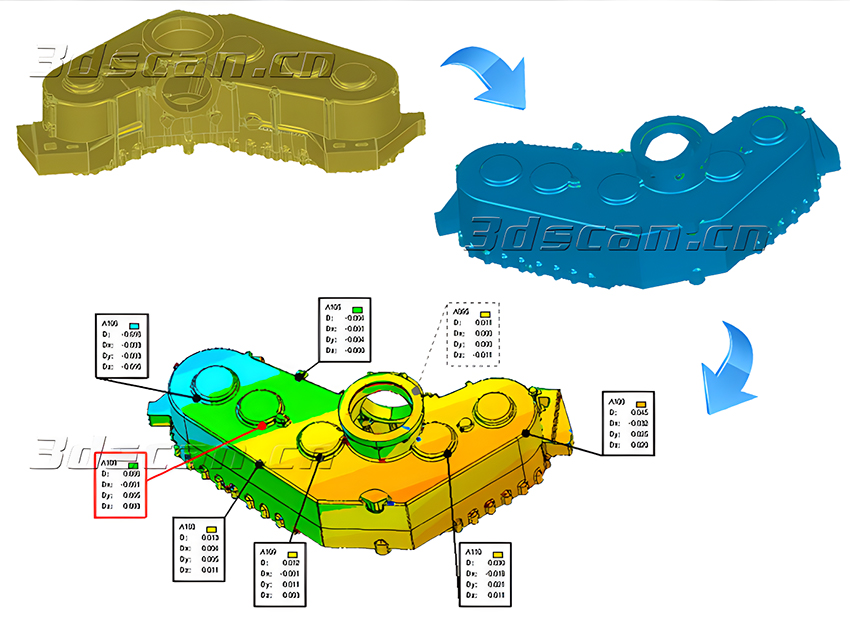

直升机配件三维数据

直升机配件三维数据

3、三维检测
    将获取的直升机配件三维数据导入检测软件Geomagic Qualify中,可以迅速检测直升机配件 (CAD) 模型和产品的制造件之间的差异,Geomagic Qualify能以直观易懂的
图形比较结果来显示两者的差异,能够对直升机配件特征进行细致分析,如孔位、轮廓、曲率等等,同时还能捕捉并体现剖面的形位偏差。而传统检测软件只能对CAD数据和扫描数据进行简单的偏差对比。通过一系列先进的软硬件的结合使用,该公司成功对直升机配件进行了质量检测,为国内在该领域的高端技术的研究和突破奠定了坚实的基础。

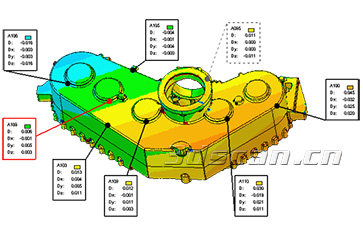

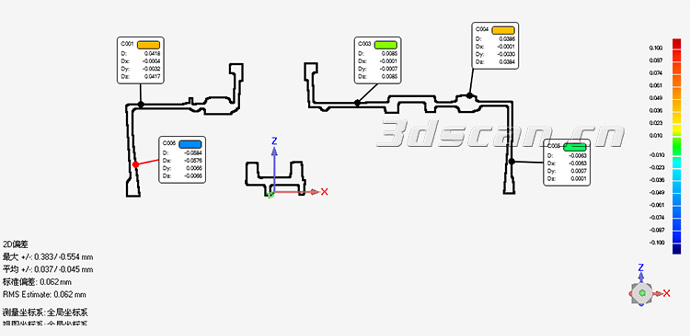

直升机配件横截面标注

直升机配件横截面分析

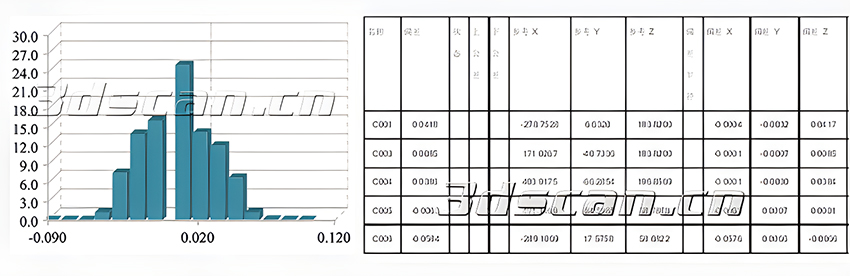

直升机配件误差分析表

直升机配件误差分析表
