汽车缸盖手持式三维扫描仪

汽车缸盖三维检测案例

  华朗手持式三维扫描仪HL-3DH-3M能快速获取汽车缸盖表面数据,根据高密度的点云数据对汽车缸盖关键部位和产品本身的瑕疵进行区分,保证产品设计完全符合加工逻辑

面临的问题| Practical problems

1、需要快速获取汽车缸盖的三维数字模型,但汽车缸盖的曲面颇多,且各面凹槽形状各异,非常复杂。

2、使用传统的测量方法(检具、治具、三坐标等),只能获取汽车缸盖的部分数据,对于曲面部位无法测量,导致获取的数据量不完整,无法进行汽车缸盖的质量检测与二次设计。

华朗的解决方案| Hualang solutions

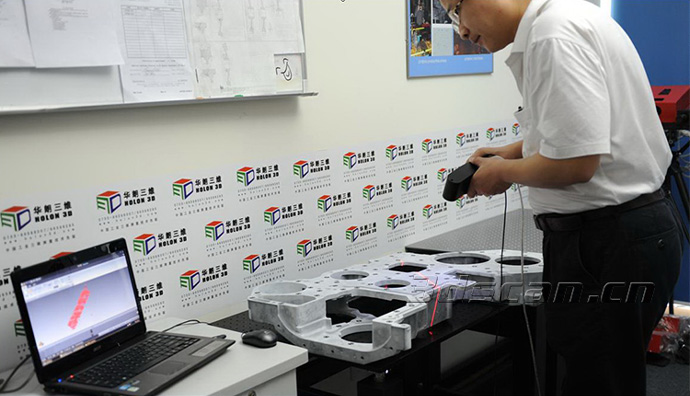

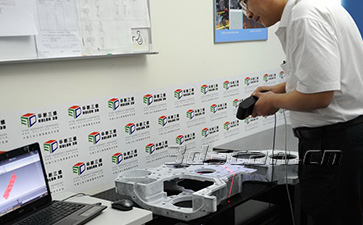

汽车缸盖现场扫描

汽车缸盖

    客户想检测生产出来的汽车缸盖质量能否满足要求,以便改良加工工艺,提高生产效率。针对汽车缸盖的特征,华朗三维工程师提出解决方案中使用:手持式三维扫描仪HL-3DH-3M(快速获取汽车缸盖高精度的三维数据)+逆向设计软件Geomagic Studio(将汽车缸盖点云数据转换为三角网格面数据)+三维检测软件Geomagic Qualify(迅速检测汽车缸盖 (CAD) 模型和产品的制造件之间的差异)协助该公司进行高端技术的研究和突破。



1、前期准备工作
喷涂显像剂:提高样件表面底色对比度,获取更好的扫描数据。
黏贴标志点:使获取的数据在扫描软件中进行定位拼接。

2、三维扫描
    手持式三维扫描仪HL-3DH-3M,开箱即用,不用标定,扫描速度快,获取汽车缸盖三维数据仅需20分钟,数据精度高达到0.05mm。手持式三维扫描仪(HL-3DH-3M)采用使用独创的角点型标记点与全自动拼接等技术。将汽车缸盖数据导入三维逆向软件(Geomagic)中进行处理,将汽车缸盖点云数据转换为三角网格面数据。

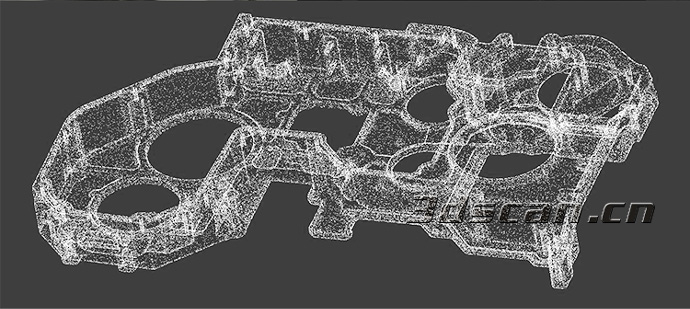

汽车缸盖点云数据

汽车缸盖点云数据

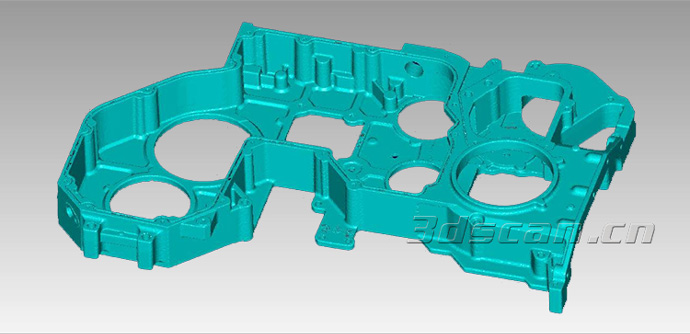

汽车缸盖STL数据

汽车缸盖STL数据

3、三维检测
    将获取的汽车缸盖三维数据导入检测软件Geomagic Qualify中,可以迅速检测汽车缸盖 (CAD) 模型和产品的制造件之间的差异,Geomagic Qualify能以直观易懂的图形比较结果来显示两者的差异,
能够对汽车缸盖特征进行细致分析,如孔位、轮廓、曲率等等,同时还能捕捉并体现剖面的形位偏差。而传统检测软件只能对CAD数据和扫描数据进行简单的偏差对比。

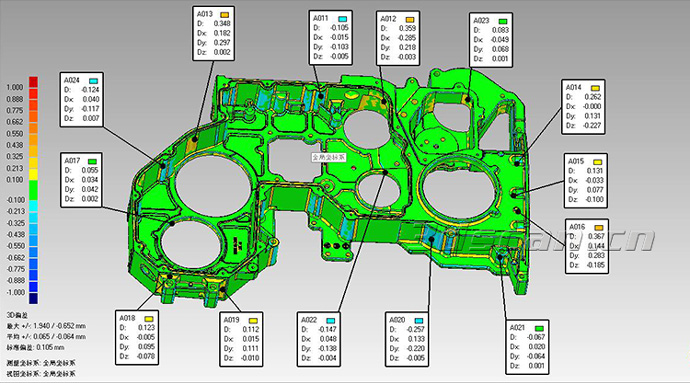

汽车缸盖对比检测图

汽车缸盖对比检测图

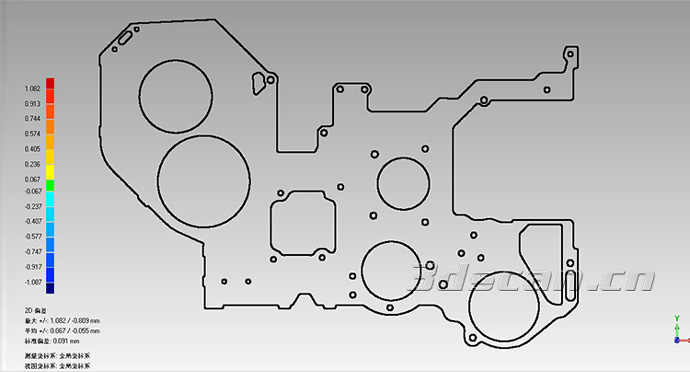

汽车缸盖检测图

汽车缸盖检测图

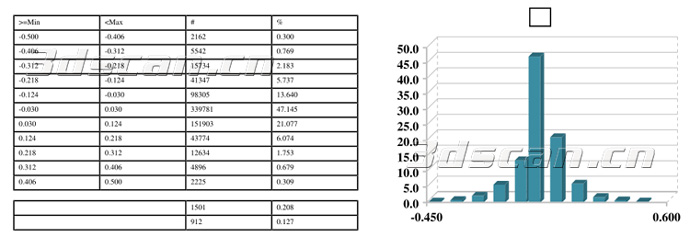

汽车缸盖柱状分析图

汽车缸盖柱状分析图

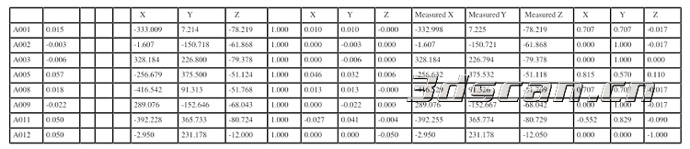

汽车缸盖误差分析表

汽车缸盖误差分析表
