格力空调外壳三维扫描

  格力空调制造公司因为空调外壳生产质量不过关,极大的延误了空调的生产。该公司希望快速,精确的获取空调外壳三维数据,为二次设计空调外壳以及质量检测提供数据支持。

面临的问题| Practical problems

1、传统的测量方法,所取得数据有限且不能准确地表达曲面的三维数据,也不能进行空调外壳后期的二次设计与质量检测。.

2、空调外壳需要与内部零件相配合,对于获取的空调外壳三维数据精度要求非常高。

华朗的解决方案| Hualang solutions

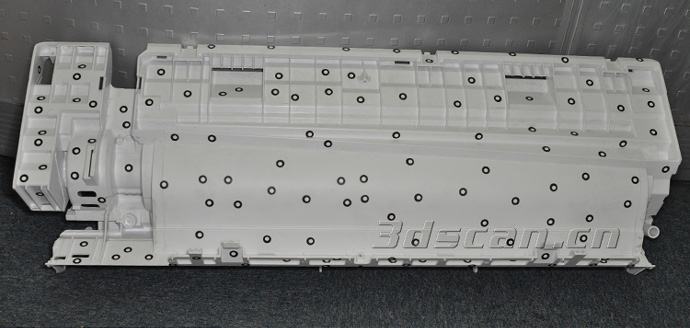

格力空调外壳实物

格力空调外壳

  空调外壳的设计会影响到空调的整体质量,客户需要获取原有空调外壳的数据,在原有的基础上设计出更好的产品。根据客户的需求,华朗三维技术工程师使用三维扫描仪HL-3DS,在不接触物件的方式下,方便、快捷地获取空调外壳的三维数据模型。配合先进的逆向设计手段,加快产品设计生产速度。

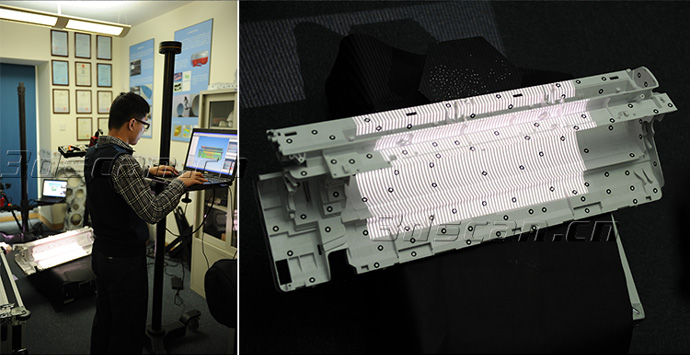

格力空调外壳扫描现场

格力空调外壳扫描现场

1、首先利用三维扫描仪HL-3DS对空调外壳实物进行扫描,获得高精度、高精确度的点云资料。

2、通过逆向设计软件Geomagic Studio处理得到空调外壳STL格式的三维模型;

3、将空调外壳三维数据导入逆向建模软件(Pro/E、UG)进行逆向建模;

4、利用逆向建模软件处理得到的空调外壳CAD数据,即可用于CNC机床加工、快速成型、外观质量检测等应用;

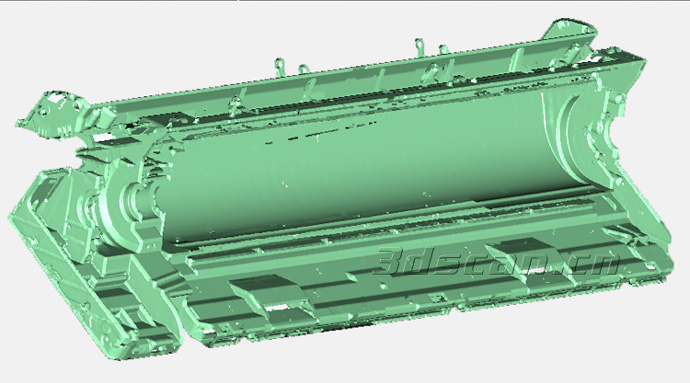

格力空调外壳点云数据

格力空调外壳点云数据



格力空调外壳点云数据

格力空调外壳点云数据

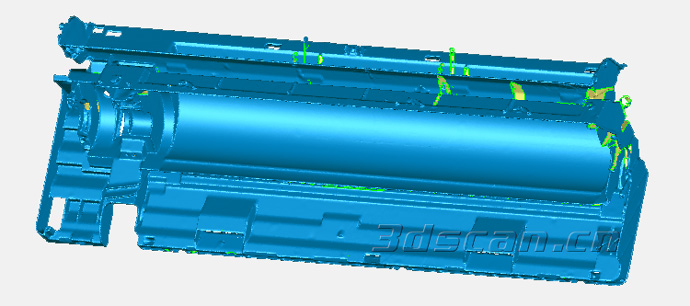

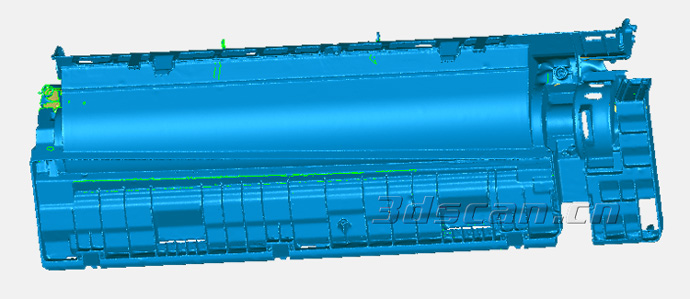

格力空调外壳STL数据



格力空调外壳STL数据

格力空调外壳STL数据

获取空调外壳三维数据后续应用广泛:
1.产品的改良;
2.产品质量比对;
