航空头盔逆向设计案例

航空头盔逆向设计案例

航空头盔不仅能大大减轻飞行员的工作压力,让飞行员可以安心作战,头盔里有瞄准具,通信设备,和飞机飞行数据的显示仪。万一飞机出事故,飞行员跳伞时头盔还可以保护飞行员!使用三维扫描仪获取航空头盔三维数据,改进头盔结构,提升头盔性能。

面临的问题| Practical problems

1、航空头盔里层层次性太高,有很多的曲面和凹槽,导致扫描难度增大。

2、传统的测量方法数据采集密度不够(数据量不足)而且对于航空头盔的曲面以及弧度无法测量,无法正常的进行检测,后期也不能逆向制图。

华朗的解决方案| Hualang solutions

1、案例需求

客户需要研发新款的航空头盔,需要获取现有头盔的三维数据进行参考

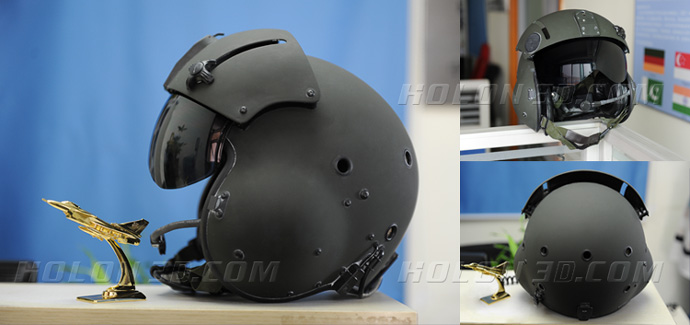

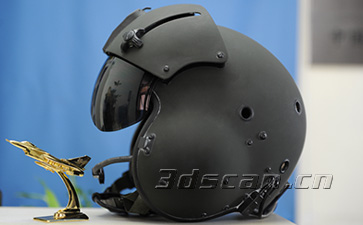

航空头盔

2、客户要求精度:

 0.02MM

3、实际扫描精度:

<0.02MM

    航空头盔具有形状复杂、批量小、零件规格差异大、可靠性要求高等特点,因此产品的定型是一个复杂而精密的过程,往往需要多次的设计、测试和改进,耗资大、耗时长。华朗三维工程师提出解决方案中使用:三维扫描仪HL-3DSV(快速获取航空头盔高精度的三维数据)+逆向设计软件Geomagic Studio(将航空头盔点云数据转换为三角网格面数据)+Pro/E、UG等主流设计软件中进行后期处理,加快航空头盔的二次设计。可快速的制造出航空头盔所需样品,并模拟出航空头盔的最终形态(功能形态、曲面形态等),可用于产品测试、装配试验、评估、功能讲解等功能,与传统工艺相比能够缩短约1/4的生产时间。 与传统工艺相比,华朗三维成型工艺,可不受形状与结构限制,无需任何模具即可快速完成任意复杂的造型。制作结果不仅精度高,细节制作精良,表面质量高符合航空航天的技术要求,还在一定程度上进行了轻量化的提升。

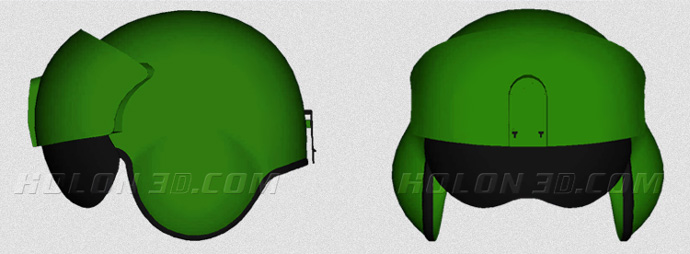

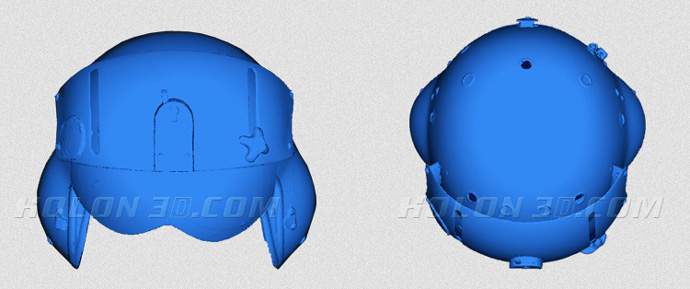

航空头盔三维数据
