直升机配件三维扫描丨三维扫描仪

直升机配件三逆向设计案例

直升机是高端制造技术的体现,无论是对于组件的制造,还是产品检测,甚至飞机装配过程,不允许有任何的错误,对测量检测技术要求极高。华朗三维凭借专业,严谨,丰富的技术手段,为国内知名飞机制造公司提供三维数字技术综合解决方案。

面临的问题| Practical problems

1、客户对直升机配件三维数据由非常高的精度要求,整体误差需要控制在0.02mm以下,以确保直升机配件的精度。

2、对直升机配件上的螺丝孔进行精确定位,保证后续装配正常进行。

3、传统的测量方法数据采集密度不够(数据量不足)而且对于直升机配件上的曲面以及弧度无法测量,无法正常的进行检测,后期也不能逆向制图。

华朗的解决方案| Hualang solutions

     直升机配件构造质量直接影响到制造直升机的效率,因此直升机配件合理的设计非常重要。三维扫描仪能够对复杂的直升机配件进行三维扫描,获取到高精度的三维数据,提高逆向设计人员的设计效率,保证CAD设计结果的准确,提供开模工作的质量保证。

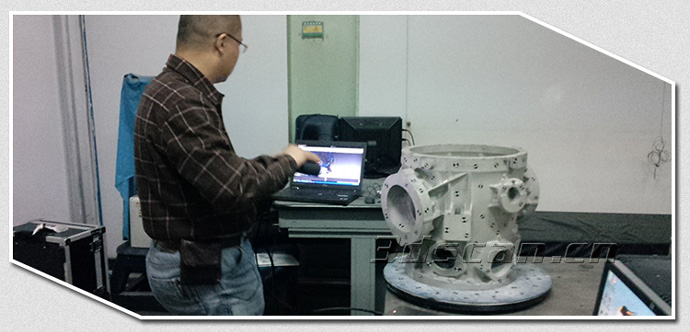

直升机配件扫描现场

直升机配件扫描现场

    针对客户所面临的问题,华朗三维技术工程师提供了专业的解决方案—手持式三维扫描仪HL-3DH-3M(快速获直升机配件高精度的三维数据)+逆向设计软件Geomagic Studio(将直升机配件点云数据转换为三角网格面数据)+Pro/E、UG等主流设计软件中进行直升机配件的二次设计,加快直升机配件的生产。

    使用手持式三维扫描HL-3DH-3M仪获取直升机配件精确的三维数据,该手持式三维扫描仪自带三维摄影测量系统,配合高精度靶杆,对于直升机配件三维数据精度要求高的问题也迎刃而解。将三维模型导入逆向建模软件进行曲面造型。 在使用Geomagic Studio进行逆向设计之后,需要及时得到偏差结果。检测软件能够对物体特征进行细致分析,如孔位、轮廓、曲率等等,同时还能捕捉并体现剖面的形位偏差,如平行度和圆度等。而传统检测软件只能对CAD数据和扫描数据进行简单的偏差对比。 检测软件能自动完成测量数据与CAD数据的坐标系对齐,从而实现快速比对检测和质量控制。通过Pro/E、UG等主流设计软件可以得到直升机配件的CAD数据,缩短直升机配件生产周期。通过一系列先进的软硬件的结合使用,该公司成功对直升配件机进行了逆向设计与测量检测,为国内在该领域的高端技术的研究和突破奠定了坚实的基础。

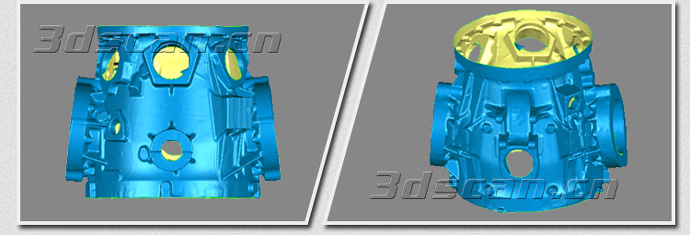

直升机配件点云数据

直升机配件点云数据

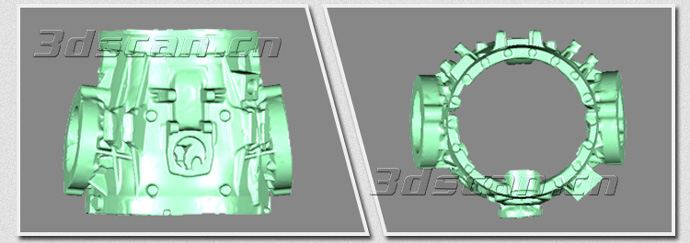

直升机配件STL数据

直升机配件STL数据
