汽车钣金扫描

汽车钣金三维检测

  某汽车配件厂家希望对他们的生产的汽车钣金进行全面检测,使用手持式三维扫描仪HL-3DH-3M采集汽车钣金三维数据,通过Geomagic Studio软件点进行点云数据后处理。处理后的数据导入检测软件中能够对汽车钣金特征进行细致分析,如孔位、轮廓、曲率等等。同时还能捕捉并体汽车钣金现剖面的形位偏差看看实际产品和设计图有没有偏差,变形,以便改良加工工艺,提高质量,增强企业竞争力。

面临的问题| Practical problems

1、汽车钣金形状复杂,不规则,小工位较多,而且对获取的三维数据精度要求较高。

2、单纯使用传统的检测方法(如检具、治具、三坐标等)十分的繁琐、耗时。导致获取的汽车钣金数据量不完整,无法进行汽车钣金质量检测与二次设计。

华朗的解决方案| Hualang solutions

汽车钣金件

汽车钣金件

    客户想检测生产出来的汽车钣金件质量能否满足要求,以便改良加工工艺,提高生产效率。针对汽车钣金件的特征,华朗三维工程师提出解决方案中使用:手持式三维扫描仪HL-3DH-3M(快速获取汽车钣金件高精度的三维数据)+逆向设计软件Geomagic Studio(将汽车钣金件点云数据转换为三角网格面数据)+三维检测软件Geomagic Qualify(迅速检测浇铸件 (CAD) 模型和产品的制造件之间的差异)协助该公司进行高端技术的研究和突破。



1、前期准备工作

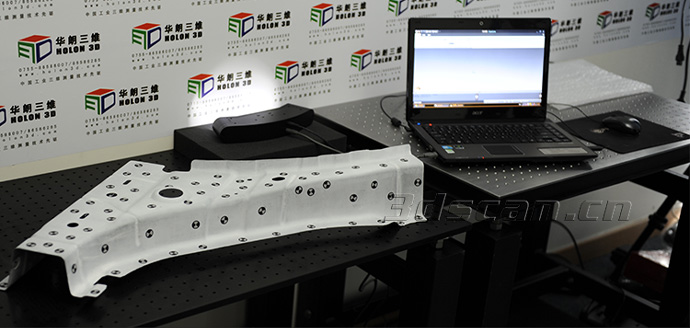

喷涂显像剂:提高样件表面底色对比度,获取更好的扫描数据。
黏贴标志点:使获取的数据在扫描软件中进行定位拼接。

2、三维扫描

手持式三维扫描仪(HL-3DH-3M)开箱即用,不用标定,扫描速度快,获取汽车钣金件三维数据仅需5分钟,数据精度高达到0.05mm。手持式三维扫描仪(HL-3DH-3M)采用使用独创的角点型标记点与全自动拼接等技术。将汽车钣金件数据导入三维逆向软(Geomagic)中进行处理。

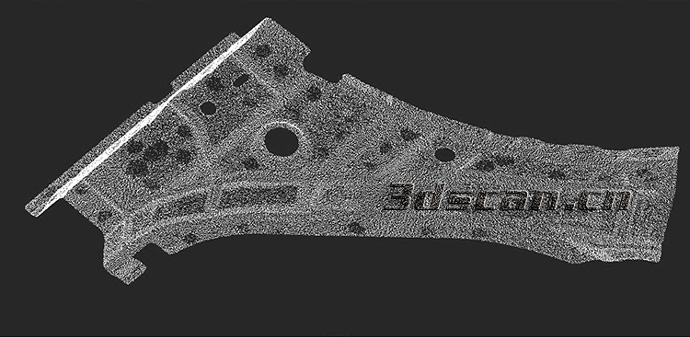

汽车钣金件点云数据

汽车钣金件点云数据



汽车钣金件三维数据

汽车钣金件三维数据

3、三维检测
    将获取的汽车钣金件三维数据导入检测软件Geomagic Qualify中,可以迅速检测汽车钣金件 (CAD) 模型和产品的制造件之间的差异,Geomagic Qualify能以直观易懂的图形比较结果来显示两者的差异,
能够对汽车钣金件特征进行细致分析,如孔位、轮廓、曲率等等,同时还能捕捉并体现剖面的形位偏差。而传统检测软件只能对CAD数据和扫描数据进行简单的偏差对比。 Geomagic Qualify 检测软件能自动完成测量数据与CAD数据的坐标系对齐,从而实现快速比对检测和质量控制。通过一系列先进的软硬件的结合使用,该公司成功对汽车钣金件进行了测量检测,保证产品的正常生产,提高了该公司的竞争力,为公司创造利益。

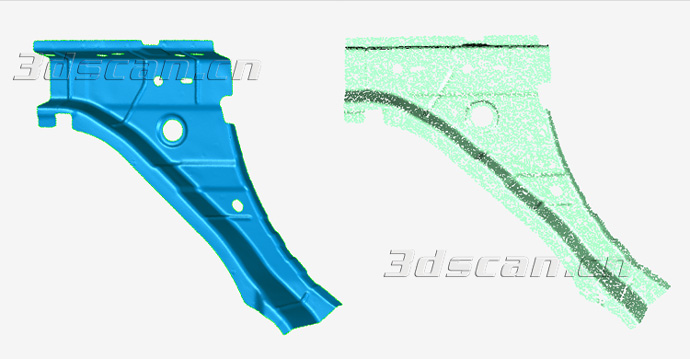

汽车钣金件对比检测

汽车钣金件对比检测

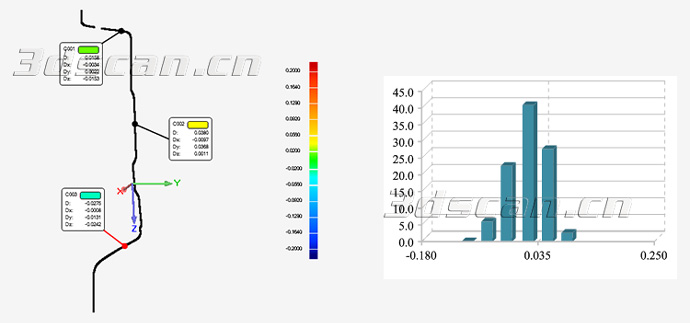

汽车钣金件检测分析图

汽车钣金件检测分析图

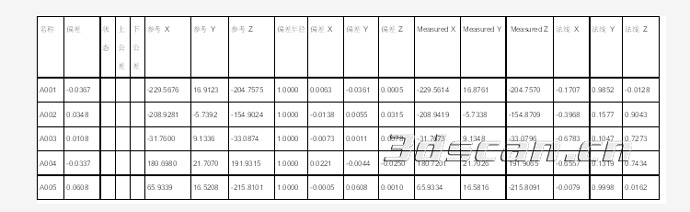

汽车钣金件误差分析表

汽车钣金件误差分析表
