鞋楦,鞋模三维扫描仪

鞋楦逆向设计

客户需要对现有的鞋楦实物通过三维扫描仪来获取它的三维数据,通过逆向软件进行CAD建模,得出三维数模,在逆向软件重新建立鞋楦数模图,最后输出到的CAD数据。即可用于CNC机床加工、快速成型等应用。

面临的问题| Practical problems

1、传统鞋楦的制作方法从制作楦底版,然后开始打磨楦坯,做第一步的粗磨然后对比样品鞋进行比较头型、后身全靠经验和数据控制。满足不了快速、批量制作鞋楦的要求。

2、传统的测量方法,所获取的鞋楦数据有限且不能准确地表达鞋楦曲面的三维数据,不能进行后期的逆向设计。



华朗的解决方案| Hualang solutions

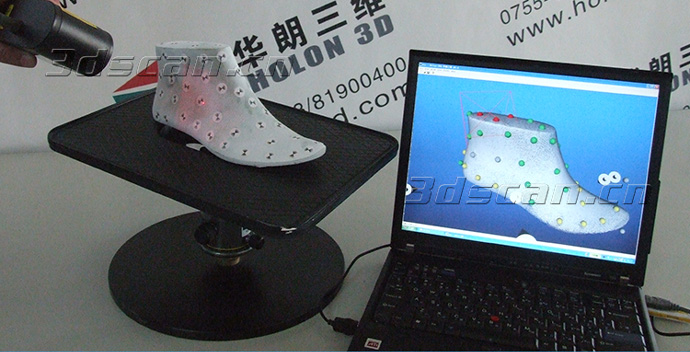

鞋楦扫描现场

鞋楦扫描现场

    客户需要对现有的鞋楦实物通过手持式三维扫描仪提取三维数据,通过逆向软件进行CAD建模,得出三维数模,在逆向软件重新建立鞋楦数模图。因此华朗三维技术工程师提供了专业的解决方案-手持式三维扫描仪HL-3DH-3M(快速获取鞋楦高精度的三维数据)+逆向设计软件Geomagic Studio(将鞋楦点云数据转换为三角网格面数据)+Pro/E、UG等主流设计软件中进行鞋楦后期处理,加快鞋楦的逆向设计。

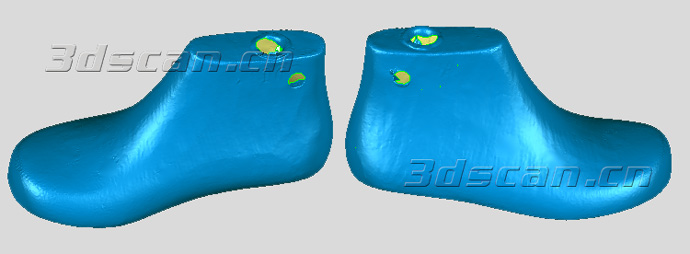

鞋楦点云数据

鞋楦点云数据

    通过使用华朗三维公司为鞋模行业定制的手持式三维扫描仪HL-3DH-3M,将鞋楦数字化技术与数控鞋楦机床集成,建立个性化鞋楦数据库,实现足型扫描与鞋楦设计制作一体化,可根椐用户特定需求,通过人机交互界面对定制鞋楦进行修改,在尺寸、舒适度和运动生理特征等方面均符合使用者的需求,大大缩短鞋类的发开设计周期,增加了企业的竞争力,实现了鞋楦的批量生产。

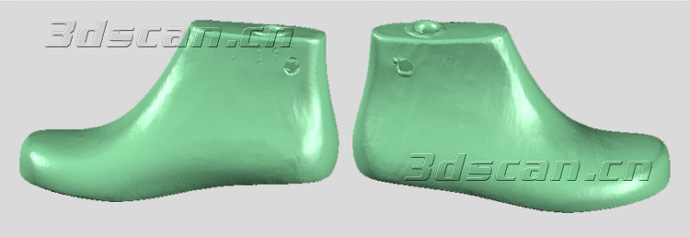

鞋楦STL数据

鞋楦STL数据
