鞋模,三维扫描仪

鞋模逆向设计方案

采用华朗三维扫描仪可以快速的对鞋模进行扫描,获取高密度的鞋模三维扫描数据,生成数模图。提高了制鞋企业的生产效率,增强企业竞争力。

面临的问题| Practical problems

1、传统鞋模的制作方法一是容易导致模具不匹配,二是不能够精准的描绘出花纹,从而影响交模时间、模具的验收使用以及正常生产。

2、传统的测量方法,所获取的鞋模数据有限且不能准确地表达鞋模曲面的三维数据,不能进行后期的逆向设计与质量检测。

华朗的解决方案| Hualang solutions

    传统鞋模的制作方法一是容易导致模具不匹配,二是不能够精准的描绘出花纹,从而影响交模时间、模具的验收使用以及正常生产。三维扫描仪能够对鞋模进行快速、精确的三维扫描,获取到高精度的三维数据,提高逆向设计人员的设计效率,保证CAD设计结果的准确,提供开模工作的质量保证。

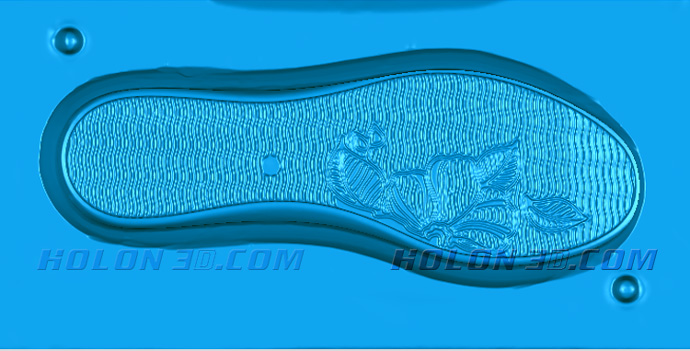

鞋模丨三维扫描仪

鞋模

    针对客户所面临的问题,华朗三维工程师提出解决方案中使用:三维扫描仪HL-3DX+(快速获取鞋模高精度的三维数据)+逆向设计软件Geomagic Studio(将鞋模点云数据转换为三角网格面数据)+Pro/E、UG等主流设计软件中进行鞋模后期处理,加快鞋模的逆向设计。

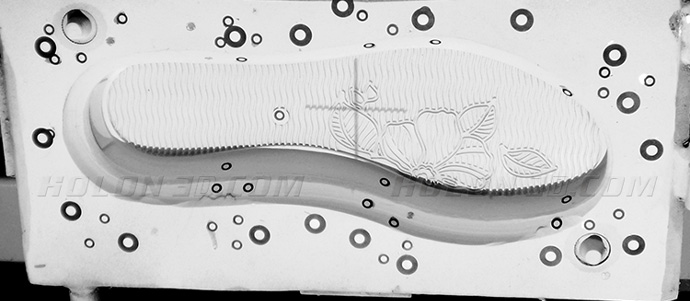

鞋模点云数据

鞋模点云数据

华朗三维综合解决方案给企业带来的效益:

1、快速建立鞋模3D模型,加快设计进度。使用三维扫描仪HL-3DX+,可对鞋模进行快速三维扫描,迅速获取物体表面点云数据,处理后即可得到CAD三维数据模型,让设计人员能够轻松进行鞋楦,鞋底的设计;

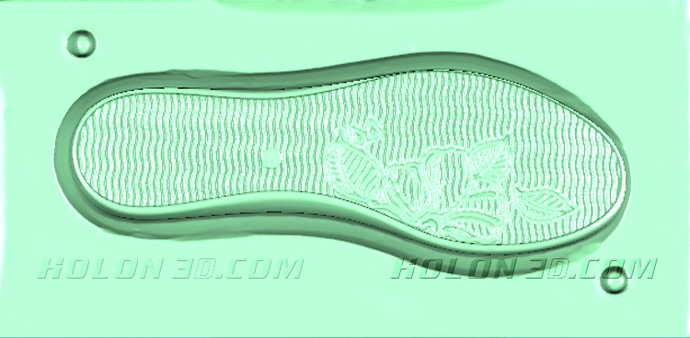

鞋模STL数据

鞋模STL数据

2、快速扫描鞋模获取分模线,隔色沟和膜面信息,制作完善CAD数据,生产合格模具

3. 实现个性化鞋类定制,满足消费者个性需求。
