三维扫描仪

多功能三维扫描仪

HL-3DS(多功能)

三维扫描仪HL-3DS(多功能三维扫描仪) (专利证书号:第2689311号)

1、13步编码校准技术:消除镜头误差
2、外差法多频相移:均匀条纹投射
3、兼容摄影测量系统:精度更高
4、花岗岩校准源
5、专利设计:消除多角度扫描拼接不上问题
6、累积扫描精度极高,单机可完成4m左右工件扫描
7、多模式扫描,易调节

产品特点 | Product features

三维扫描仪HL-3DS产品介绍





三维扫描仪HL-3DS(多功能型)具有:
● 13步编码校准技术:消除镜头畸变误差、提高扫描精度

● 外差法多频相移光栅:均匀条纹投射,点云数据精度高、无噪音数据
● 便携式设计:硬件系统体型小,占地少,无噪音,易拆易装,方便带至测量现场

● 扫描速度极快:≤3-5秒内可得到几百万数据点,效率极高(也可以根据客户需求定做系统)
● 兼容摄影系统使扫描速度更快、精度更高,±0.006mm/m

● 专利设计:消除常见三维扫描仪多角度扫描拼接不上的问题 累积扫描精度极高,单机可完成4m左右工件扫描,数据无台阶、变形、条纹等 多模式扫描,易调节,适用多种工件要求

产品外观 | Appearance

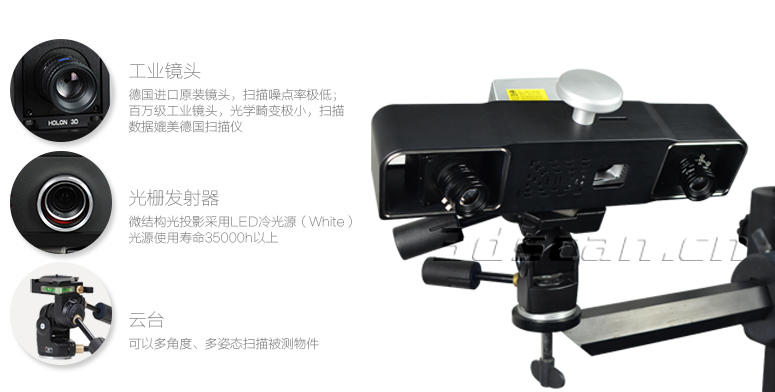

三维扫描仪HL-3DS

相关案例 | Related cases

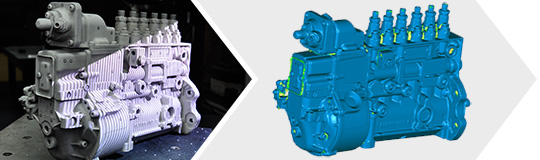

汽车发动机三维扫描案例

 三维扫描仪HL-3DS+逆向设计软件Geomagic Studio,将发动机点云数据转换为三角网格面数据+Pro/E、UG等主流设计软件中进行后期处理,加快汽车发动机的二次设计。

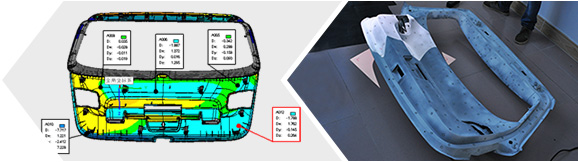

华朗三维工程师使用三维扫描仪HL-3DS从不同的角度和位置扫描汽车尾门,获取汽车尾门的三维数据后和原有的数据进行对比检测,即可得出非常直观的三维检测色谱图。

汽车尾门三维检测



规格参数| Product parameters

产品型号 HL-3DS (双目) HL-3DS+ (四目)
适用领域 精密模具、3C产品、电子元件、珠宝设计、电子接插件等 逆向工程、三维检测
扫描方式 非接触式三维扫描(拍照式三维扫描)
投影、光栅技术 微结构光投影、外插法多频相移技术(可选:蓝光/白光)
校准技术 环形编码校准(13步)
单幅扫描范围(mm) 独立模式 200×150 400×300
100×75
调节模式 400×300 200×150
200×150 50×40
100×75
单幅测量精度(mm) ±0.006
单面扫描时间(S) <5,<3
拼接方式 全自动智能拼接,手动特征拼接
可扫描物体范围(mm) 10~4000
平均采样点距(mm) 0.01-0.47
工业三维摄影测量(精度) 支持工业三维摄影测量拼接工程坐标点文件导入(≤±0.04mm/4m)
工业相机 分辨率(像素) 131万像素(可选配200万,300万或500万像素)
相机角度(度) 18度,27度,32.5度
工业镜头(mm) 8,12,16,25,35 根据型号配置
校准单元 金属/玻璃/花岗岩
工业操作台 移动式三脚架/专业工作台/重型操作架
数据输出格式 ASC,STL,PLY, IGES
操作系统 windows xp/windows 7/windows 10  32位/64位  中文/英文
光源、能量(W) 标准 100 W卤素灯LED ,50 W 高能LED(White);高能灯 (HPL) 250 W 卤素灯

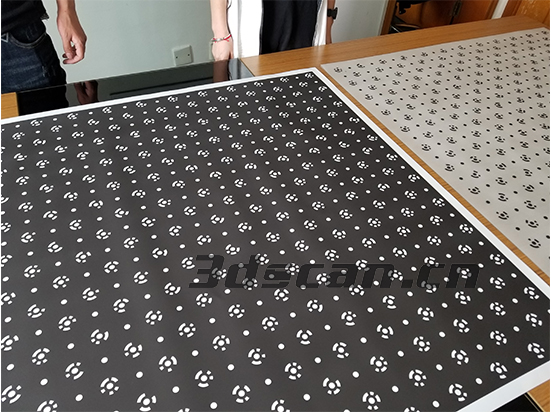

标定板 正方形花岗岩材质标定板
工作温度、电源 0~40℃、100~240V AC
检测报告 计量质量检测研究院出具的设备精度检测报告、标定版精度检测报告
相机平台
前后360度自由调校平台
扫描装置 系统尺寸(mm) 360x150x125 580x150x125
系统重量(kg) 2.8 3.3

产品配件| Accessories

  • 三脚工作架

    稳定的三脚工作架(承重12㎏级别)的作用对于三维扫描仪使用是至关重要的,它可以为三维扫描仪提供良好的扫描状态,在扫描工作时不至于晃动或抖动。一般在兼顾便携的同时,尽量根据扫描头的大小
    、尺寸、重心选择较重的三脚工作架,以达到最好的扫描状态效果。三脚工作架特点:可移动性好,升降方便,扫描角度易调节;重量轻,便于携带。

  • 多功能支架

    专用横臂/延伸臂重负荷多功能支架,可以固定于三脚架上,在支臂两侧各有一个360度云台,以方便架设第二台三维扫描仪,或延伸增加扫描范围.大尺锁紧扳手,易于使用,并提供稳定的夹持力。

  • 花岗岩三维扫描平台

    华朗三维花岗岩三维扫描平台:材料强度大、硬度高物理特性稳定不变形、四个滚轮便于多角度三维扫描、平台上有固定孔位便于稳定夹具。并具有:不生锈耐酸碱、不磁化、不变型、耐磨性好等优点,能在重负荷及一般温度下保持稳定,适用于精度要求高的生产项目。

培训服务| Training services

华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:

1. 三维扫描仪使用培训:
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。

维护服务| Maintenance services

维护服务
属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决。

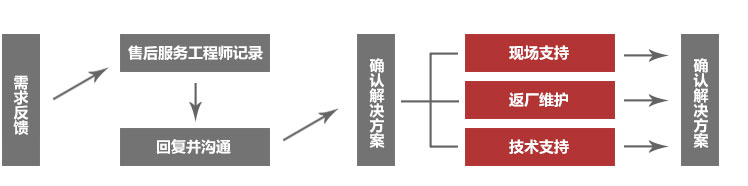

售后服务流程| After-sales service process
