三维扫描仪

人体手持三维扫描仪

3DH-F(自由曲面)

Holon-3DH-F(自由曲面)此系列产品采用进口镜头、光学元件与稳定的光栅芯片,具有: ·轻松手持,方便灵活(国内首创发明) ·扫描数度快≤0.02秒 ·精度高≤±0.025mm ·扫描范围可以扫描物件大小调节,适应多种工件要求 ·可根据工件表面形状自由远近或转换方向扫描,测量输出数据接口广泛。

产品特点 | Product Features

1、外形小巧,重量轻(700g),携带、使用方便
2 、开箱即用,不用标定
3、不用喷显像剂、不用贴标记物即可测量,扫描速度高达4000点/每帧
4、对扫描复杂形 状物体(如:雕塑,人体)尤为擅长,效率高、效果好、无盲区
5、扫描过程在电脑上实时同步显示,直观易用
6、软件系统操作简洁,界面直观明了,可用快捷键操作,效率极高
7、可对拼接做整体优化,减少全局误差
8、软件自带装配功能,可分区域扫描,每个区块单独扫描成一个独立文件,在装配程序中将它们装配为一个整体, 为扫描大物体和复杂物体提供方便
9、数据接口USB2.0,即插即用,无需外接电源
10、输出文件格式为通用的 PLY等,可与主流的逆向工程软件如Geomagic、Imageware对接
11、专用于计算机视觉、机器人视觉或计算几何等科 研方面的数据采集
12、易学易懂,1~2个工作日便可熟练操作

产品外观 | Accessories

3DH-3F 3DH-3F 3DH-3F

相关案例 | Related cases

直升机配件扫描现场 直升机配件三维扫描图 直升机配件三维检测图

规格参数| Product parameters

产品型号

3DH-F

重量
0.70千克
尺寸

151 x 72 x 36 mm

测量速度

80,000 个点/秒

扫描区域

120 mm x 120 mm

光源

点阵激光

激光安全等级

II(人眼安全)

X、Y、Z 轴分辨率

≤±0.025 mm

校准

自校准

数据精度

最高 0.1 mm

扫描距离

300 mm

扫描景深

200 mm

扫描范围(建议)

0.1 – 2 米

软件

Holon3DH-F

输出格式

.stl、.ply、.xyz、.pnt(内部格式)

兼容软件

Geomagic、 Solutions、 PolyWorks、CATIA V5 、 SolidWorks、 Pro/ENGINEER、NX 、Solid Edge、Inventor、Alias、3ds Max、Maya、Softimage等

连接标准

 USB 接口

电源

USB直供

电脑配置

CPU:Intel i5-430M 或以上;内存:2G 或以上;硬盘:500G 或以上;图形加速:Nvidia GT 330M 或以上

操作温度范围

-20-50 °C

操作湿度范围(非冷凝)

10-90%

产品配件| Accessories

  • HOLON3D专用仪器箱

    HOLON3D专用仪器箱采用专用航空箱材质,箱体根据HOLON3D仪器设备尺寸、重量与减震等条件设计而成。箱的外部由较坚硬的多层夹板外贴ABS防火板钉成,箱体承受能力和耐磨能力极强;仪器箱具有量轻、保温、防震、防潮、防燃、抗氧化、密封功能,机动方便等优点尽显无遗,箱体美观、安全可靠、方便机动、密封性极好、牢固性极强等优点。

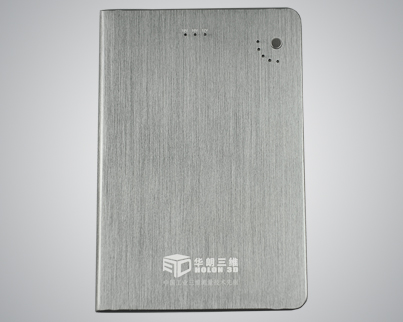

  • 移动电源

    手持式三维激光扫描仪移动电源:

    外形小、容量大16000mA、续航时间达6小时左右,适合无交流电源或野外测量环境

培训服务| Training services

华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:

1. 三维扫描仪使用培训:
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。

维护服务| Maintenance services

维护服务
·属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决

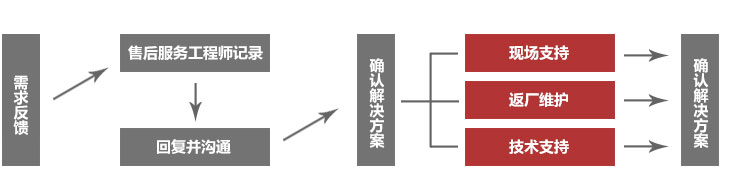

售后服务流程| After-sales service process
