多功能型三维扫描仪HL-3DSV

HL-3DSV+

三维扫描仪HL-3DSV+(多功能型)采用进口镜头、进口工业相机、稳定的光栅芯片 ,全新的外观工业设计
1、13步编码校准技术:消除镜头误差
2、外差法多频相移:均匀条纹投射
3、兼容摄影测量系统:精度更高
4、花岗岩校准源
5、累积扫描精度极高,单机可完成4m左右工件扫描
6、多模式扫描,易调节

产品特点 | Product Features

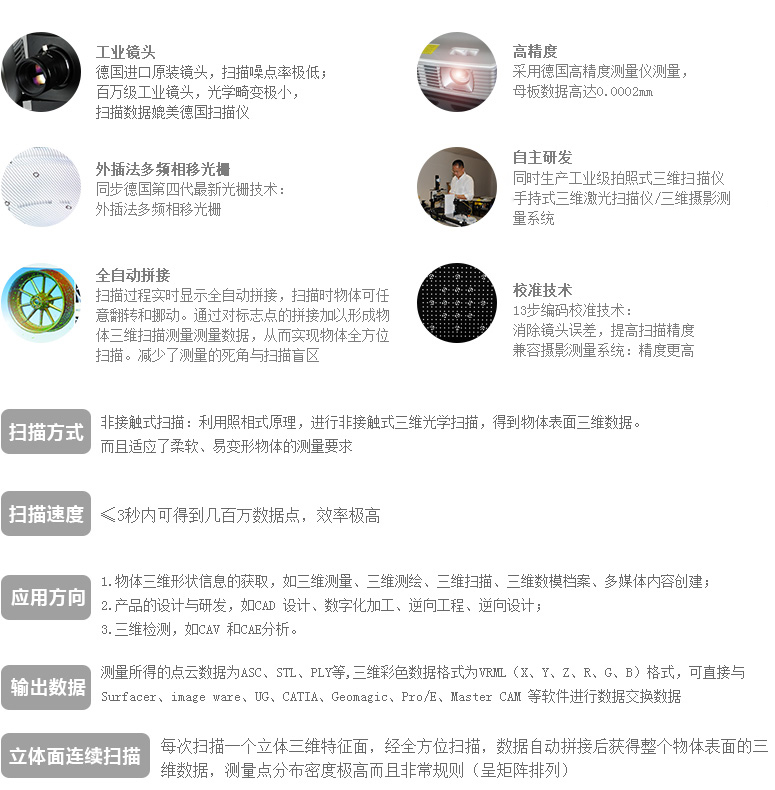

三维扫描仪HL-3DSV+特点

三维扫描仪HL-3DSV+(多功能型)具有:
1.高精度母板数据:
采用德国高精度测量仪测量,母板数据高达0.0002mm
2.高精度相机、镜头:
德国进口原装镜头,扫描噪点率极低;百万级工业镜头,光学畸变极小,扫描数据媲美德国扫描仪
3.便携式设计:
硬件系统体型小,占地少,无噪音,易拆易装,方便带至测量现场
4.扫描速度极快:
≤3秒内可得到几百万数据点,效率极高(也可以根据客户需求定做系统)
5.精度高:
利用特有的测量技术,单幅扫描精度可达≤±0.005,配合三维摄影测量系统,精度更高

产品外观 | Appearance

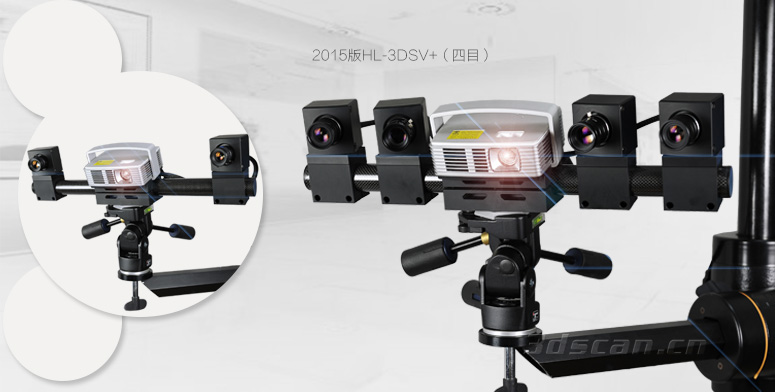

三维扫描仪,工业级三维扫描仪HL-3DSV+

相关案例 | Related cases

手机三维检测案例

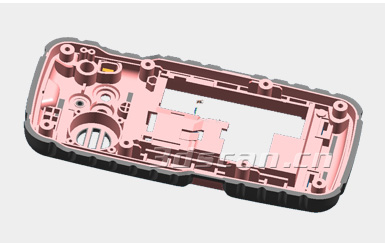

针对手机检测实际情况,华朗三维技术工程师决定使用拍照式三维扫描仪HL-3DSV+,该扫描仪扫描精度非常高≤±0.01mm,技术工程师在做好了扫描准备后,进入扫描状态,获取手机样件的点云数据,再导入专业逆向工程软件,生产三维模型图,期间技术工程师对物件的各个角度进行修复。





汽车轮毂三维检测案例

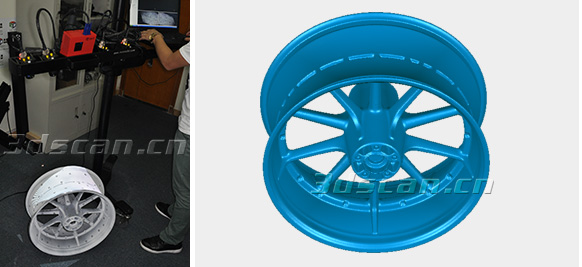

华朗三维扫描仪HL-3DSV+结合逆向设计技术对现有汽车轮毂进行数据采集及三维曲面重构,解决了轮毂曲面难以测量和设计的问题,并应用杰魔软件对三维模型与实体进行对比分析以获得精确的重构模型。从而提高了产品设计的准确性,缩短产品研发设计和加工周期并降低了成本。三维扫描仪3DSV+扫描速度快,获取汽车轮毂三维数据仅需10分钟。



规格参数| Product parameters

产品型号 HL-3DS (双目) HL-3DS+ (四目)
适用领域 精密模具、3C产品、电子元件、珠宝设计、电子接插件等 逆向工程、三维检测
扫描方式 非接触式三维扫描(拍照式三维扫描)
投影、光栅技术 微结构光投影、外插法多频相移技术(可选:蓝光/白光)
校准技术 环形编码校准(13步)
单幅扫描范围(mm) 独立模式 200×150 400×300
100×75
调节模式 400×300 200×150
200×150 50×40
100×75
单幅测量精度(mm) ±0.006
单面扫描时间(S) <5,<3
拼接方式 全自动智能拼接,手动特征拼接
可扫描物体范围(mm) 10~4000
平均采样点距(mm) 0.01-0.47
工业三维摄影测量(精度) 支持工业三维摄影测量拼接工程坐标点文件导入(≤±0.04mm/4m)
工业相机 分辨率(像素) 131万像素(可选配200万,300万或500万像素)
相机角度(度) 18度,27度,32.5度
工业镜头(mm) 8,12,16,25,35 根据型号配置
校准单元 金属/玻璃/花岗岩
工业操作台 移动式三脚架/专业工作台/重型操作架
数据输出格式 ASC,STL,PLY, IGES
操作系统 windows xp/windows 7/windows 10  32位/64位  中文/英文
光源、能量(W) 标准 100 W卤素灯LED ,50 W 高能LED(White);高能灯 (HPL) 250 W 卤素灯
标定板 正方形花岗岩材质标定板
工作温度、电源 0~40℃、100~240V AC
检测报告 计量质量检测研究院出具的设备精度检测报告、标定版精度检测报告
相机平台
前后360度自由调校平台
扫描装置 系统尺寸(mm) 360x150x125 580x150x125
系统重量(kg) 2.8 3.3



产品配件| Accessories

  • 重型移动升降操作平台

    重型移动升降操作平台有优秀的移动性能,在较复杂地形可以随时固定。高度升降灵活,平台具有全方位可调节的特点。平台上配置托盘,可以放置电脑等配件。在扫描大型物件或易于变形等不易移动的物件时,利用重型移动平台调整三维扫描仪位置,全方位扫描物件,达到最好的扫描效果,使扫描工作进行的更有效率。

  • 云台

    云台是安装、固定三维扫描仪的支撑装置。 在云台上可根据扫描要求调整三维扫描仪的水平、俯视与仰视角度,以达到要扫描的工作姿态角度,调节好扫描角度后只要手柄锁定即可开始扫描工作了。

  • 花岗岩三维扫描平台

    华朗三维花岗岩三维扫描平台:材料强度大、硬度高物理特性稳定不变形、四个滚轮便于多角度三维扫描、平台上有固定孔位便于稳定夹具。并具有:不生锈耐酸碱、不磁化、不变型、耐磨性好等优点,能在重负荷及一般温度下保持稳定,适用于精度要求高的生产项目。

培训服务| Training services

华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:

1. 三维扫描仪使用培训:
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。

维护服务| Maintenance services

维护服务
属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决。

售后服务流程| After-sales service process

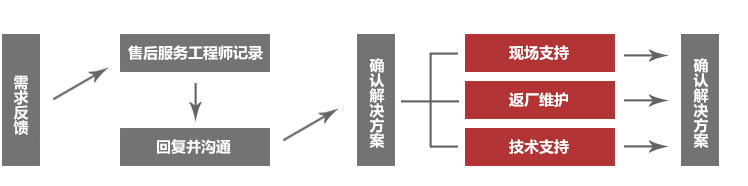

售后服务流程图
