三维扫描仪

精密型三维扫描仪HL-3DM

HL-3DM(精密型)

三维扫描仪HL-3DM(精密型三维扫描仪)专利(证书号第1595560号)
1、扫描点间距可达0.01mm,高度数据还原
2、扫描精度高:≤±0.005mm
3、外差法多频相移:
4、13步编码校准技术:提高扫描精度
5、标志点全自动拼接
6、精密件专用多维度旋转拼接台

产品特点 | Product Features

三维扫描仪HL-3DM产品介绍



三维扫描仪HL-3DM(精密型)具有:
·高精度母板数据:采用德国高精度测量仪测量,母板数据高达0.0002mm
·扫描速度极快:≤3秒内可得到几百万数据点,效率极高(也可以根据客户需求定做系统)
·精度高:利用特有的测量技术,单幅扫描精度可达≤±0.005,配合三维摄影测量系统,精度更高
·标志点全自动拼接:扫描过程实时显示全自动拼接,扫描时物体可任意翻转和挪动
·采用LED光源,光源使用寿命35000h以上
·操作简便:用户易学易用,不需过多的培训(2-3个工作日)即可以熟练操作

产品外观 | Appearance

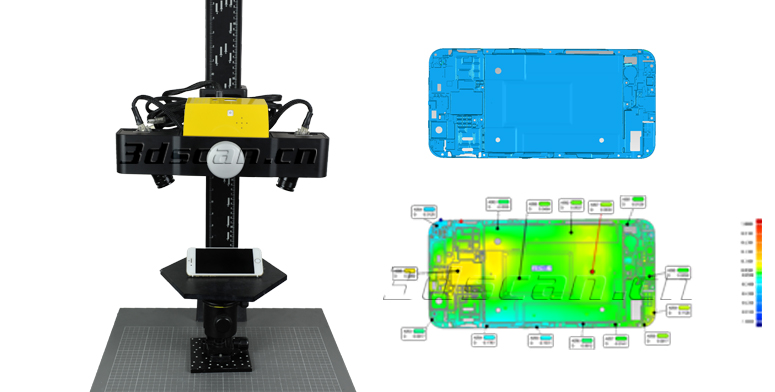

拍照式3DM

相关案例 | Related cases

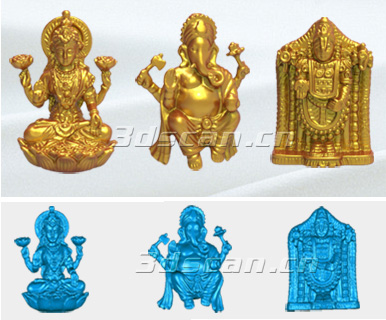

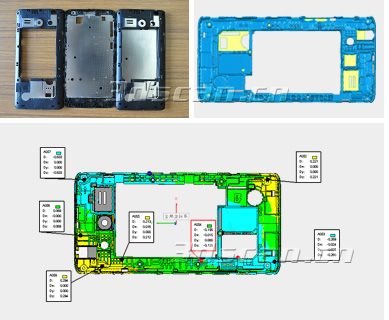

三维扫描仪获HL-3DM取手机三维数据  三维扫描仪HL-3DM获取金佛像三维数据

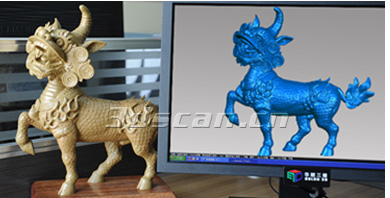

三维扫描仪HL-3DM获取麒麟泥塑三维数据

三维扫描仪HL-3DM(精密型)具有:


1、扫描点间距可达0.01mm,高度数据还原



2、扫描精度高:≤±0.005mm



3、外插法多频相移光栅



4、13步编码校准技术:提高扫描精度



规格参数| Product parameters

产品型号

HL-3DM(双目)

HL-3DM+ (四目)
扫描方式
非接触式三维扫描(拍照式三维扫描)
投影、光栅技术
微结构光投影、外插法多频相移技术(可选:蓝光/白光)

校准技术

环形编码校准(13步)

单幅扫描范围(mm)

独立模式

100×75

100×75

50×40

调节模式

400×300

400×300

200×150

200×150

50×40

30×20

单幅测量精度(mm)

±0.005

单面扫描时间(S)
<5,<3

拼接方式

全自动智能拼接,手动特征拼接

可扫描物体范围(mm)

10~2000

平均采样点距(mm)

0.01-0.47

0.01-0.47

工业三维摄影测量

支持工业三维摄影测量拼接工程坐标点文件导入

工业相机

分辨率(像素)

131万像素(可根据客户需求,可选200万,300万或500万像素)

相机角度(度)

18度,27度,32.5度





工业镜头(mm)

8,12,16,25,35(根据型号配置)

校准单元

金属/花岗岩

工业操作台

便携式三脚架/专用操作台

数据输出格式

ASC,STL,PLY, IGES

光源、能量(W)

标准 100 W卤素灯;LED 50 W 高能LED(White);高能灯 (HPL) 250 W 卤素灯

适用领域

精密模具、3C产品、电子元器件、珠宝设计、电子接插件等,逆向工程、三维检测

工作温度、电源

0~40℃、100~240V AC

扫描装置

系统尺寸(mm)

492x180x175

580x190x180

系统重量(kg)

3.3KG
3.5KG

产品配件| Accessories

  • 台式升降工作架

    桌面式工作台含有升降功能,是HL-3DM、HL-3DX系列三维扫描仪专用的工作平台。适用精密件与中小工件的三维扫描。工作台占地面积小,方便调节,具有稳定性强,操作简便等特点,极大的提高扫描效率和扫描精度。

  • 多角度三维扫描转台

    • 工件可以在多角度三维转台上固定好,实现360度×360度全方位扫描;

    • 可以使用HL-3DP三维摄影测量系统,对多角度三维转台上标志点进行精确校准,计算出标志点的精确坐标,实现高精度三维数据拼接;

    • 每次可以事先读取多角度三维转台上的标志点ID信息,节省了粘贴标志点的时间,且标志点ID数据都能反复使用,进而提高扫描的效率。

  • 三脚工作架

    稳定的三脚工作架(承重12㎏级别)的作用对于三维扫描仪使用是至关重要的,它可以为三维扫描仪提供良好的扫描状态,在扫描工作时不至于晃动或抖动。一般在兼顾便携的同时,尽量根据扫描头的大小、尺寸、重心选择较重的三脚工作架,以达到最好的扫描状态效果。三脚工作架特点:可移动性好,升降方便,扫描角度易调节;重量轻,便于携带。

培训服务 | Training services

华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:

1. 三维扫描仪使用培训:
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。

维护服务 | Maintenance services

维护服务
属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决。

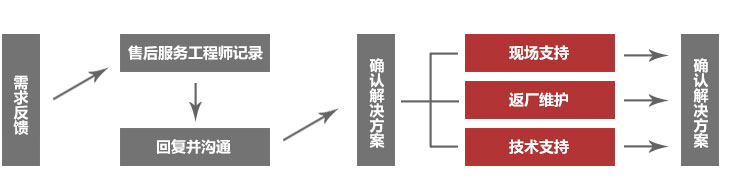

售后服务流程 | After-sales service process

售后服务流程
