三维扫描仪

综合型三维扫描仪HL-3DMV+

HL-3DMV+

三维扫描仪(HL-3DMV+)采用进口镜头、进口工业相机、稳定的光栅芯片 ,完善的外观工业设计
专利(证书号第1595560号)
1、扫描点间距可达0.01mm,高度数据还原
2、扫描精度高:≤±0.005mm
3、外差法多频相移:
4、13步编码校准技术:提高扫描精度
5、标志点全自动拼接

产品特点 | Product Features

高精度三维扫描仪HL-3DMV+具有:

1、高精度三维扫描,速度快≤3秒
2、采用LED光源,光 源使用寿命3.5万小时以上
3、 三维扫描精度高:≤±0.005mm
4、标志点全自动拼接;软件智能生成单层点云数据
5、扫描范围可以扫描物件大小调节,适应多种工件要求

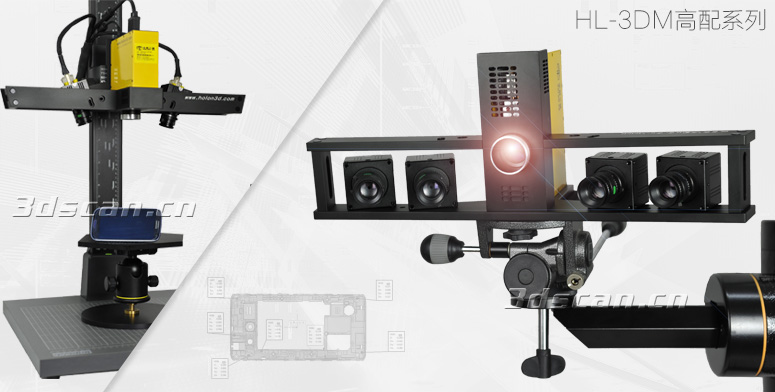

产品外观 | Appearance

三维扫描仪Holon-3DMV+

相关案例 | Related cases

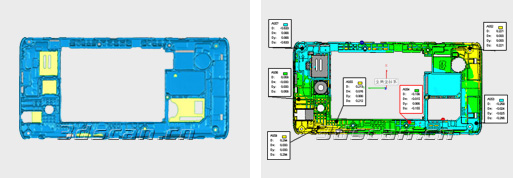

手机三维检测方案





某著名手机生产公司希望对他们的生产的

手机组件进行全面检测。华朗三维工程师

使用三维扫描仪HL-3DMV+采集手机组件三维数据,通过杰魔软件点进行点云数据后处理。处理后的数据导入检测软件中能够对手机后盖特征进行细致分析。仅需10分钟就能获取手机后盖维数据。获取的手机后盖点云数据密度大,细节还原性好。







三维扫描仪HL-3DMV+搭配玉石精雕机来代替以往的手工雕刻,可快速生产出想要获得的工艺品,将玉雕师傅从琐碎工作中抽取出来进行更高级别的打磨工作,不仅提高产品生产效率和周期,也减少手工技术的依赖,降低劳动成本。三维扫描仪HL-3DMV+,获取玉雕的三维数据,擅长细微处的清晰度刻画。



玉雕三维检测案例

规格参数| Product parameters

产品型号

HL-3DMV(双目)

HL-3DMV+ (四目)
扫描方式
非接触式三维扫描(拍照式三维扫描)
投影、光栅技术
微结构光投影、外插法多频相移技术(可选:蓝光/白光)

校准技术

环形编码校准(13步)

单幅扫描范围(mm)

独立模式

100×75

100×75

50×40

调节模式

400×300

400×300

200×150

200×150

50×40

30×20

单幅测量精度(mm)

±0.005

单面扫描时间(S)
<5,<3

拼接方式

全自动智能拼接,手动特征拼接

可扫描物体范围(mm)

10~2000

平均采样点距(mm)

0.01-0.47

0.01-0.47

工业三维摄影测量

支持工业三维摄影测量拼接工程坐标点文件导入(≤±0.001mm/m)

工业相机

分辨率(像素)

131万像素(可根据客户需求,可选200万,300万或500万像素)

相机角度(度)

18度,27度,32.5度

产地

德国

工业镜头(mm)

8,12,16,25,35(根据型号配置)

校准单元

金属/花岗岩

工业操作台

便捷式操作架/专业工作台

数据输出格式

ASC,STL,PLY, OBJ

光源、能量(W)

标准 100 W卤素灯;LED 50 W 高能LED(White);高能灯 (HPL) 250 W 卤素灯

适用领域

精密模具、3C产品、电子元器件、珠宝设计、电子接插件等,逆向工程、三维检测

工作温度、电源

0℃~40℃、100~240V AC

扫描装置

系统尺寸(mm)

580x190x180

系统重量(kg)

3.3KG
3.5KG

产品配件| Accessories

  • 重型移动升降操作平台

    重型移动操作平台有优秀的移动性能,在较复杂地形可以随时固定。高度升降灵活,平台具有全方位可调节的特点。平台上配置托盘,可以放置电脑等配件。在扫描大型物件或易于变形等不易移动的物件时,利用重型移动平台调整三维扫描仪位置,全方位扫描物件,达到最好的扫描效果,使扫描工作进行的更有效率

  • 花岗岩三维扫描平台

    华朗三维花岗岩三维扫描平台:材料强度大、硬度高物理特性稳定不变形、四个滚轮便于多角度三维扫描、平台上有固定孔位便于稳定夹具。 并具有:不生锈耐酸碱、不磁化、不变型、耐磨性好等优点,能在重负荷及一般温度下保持稳定,适用于精度要求高的生产项目。

  • 台式升降工作架

    桌面式工作台含有升降功能,是HL-3DM、HL-3DX系列三维扫描仪专用的工作平台。适用精密件与中小工件的三维扫描。工作台占地面积小,方便调节,具有稳定性强,操作简便等特点,极大的提高扫描效率和扫描精度。

培训服务| Training services

华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:

1. 三维扫描仪使用培训:
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。

维护服务| Maintenance services

维护服务
属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决。

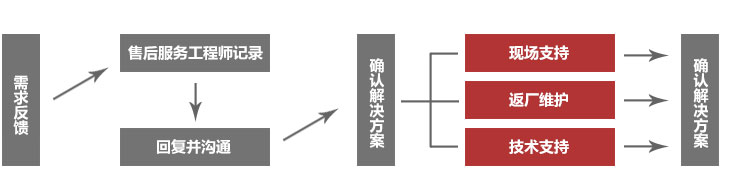

售后服务流程| After-sales service process

售后服务流程图
