三维扫描仪

三维扫描仪HL-3DWV+

HL-3DWV+

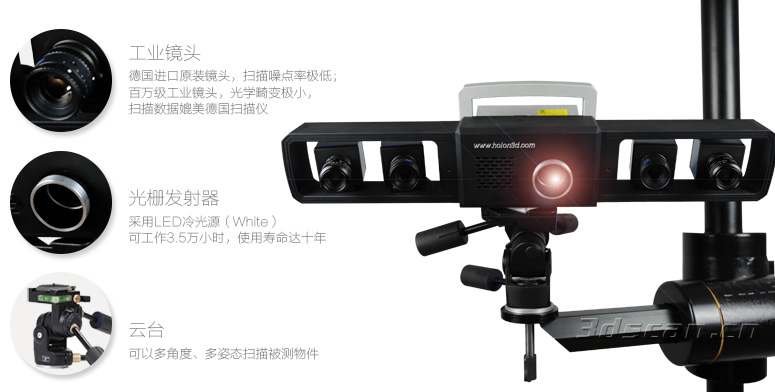

三维扫描仪(HL-3DWV+) 采用进口镜头、进口工业相机、稳定的光栅芯片 ,完善的外观工业设计
专利(证书号:ZL 2013 3 0658475.6)
1、超高效率,一辆车扫描≤2小时
2、高性价比:无需摄影测量配合,可完成大件测量
3、高稳定性:扫描全过程多角度不丢点
4、防撞击设计保护,多模式切换
5、国际品质配件,专用重型耐用云台、操作台

产品特点 | Product Features

三维扫描仪HL-3DWV+

三维扫描仪(HL-3DWV+)具有:
1.便携式设计:
硬件系统体型小,占地少,无噪音,易拆易装,方便带至测量现场
2.扫描速度极快:
≤3-5秒内可得到几百万数据点,效率极高(也可以根据客户需求定做系统)
3.精度高:
单幅扫描精度可达0.01~0.03mm(视不同机型),摄影测量精度可达±0.05mm/4m
4.标志点全自动拼接:
扫描过程实时显示全自动拼接,扫描时物体可任意翻转和挪动。通过对标志点的拼接加以形成物体三维测量测量数据,从而实现物体全方位扫描。减少了测量的死角与扫描盲区
5.立体面连续扫描:
每次扫描一个立体三维特征面,经全方位扫描,数据自动拼接后获得整个物体表面的三维数据,测量点分布密度极高而且非常规则(呈矩阵排列)

产品外观 | Appearance

三维扫描仪3DWV+

相关案例 | Related cases

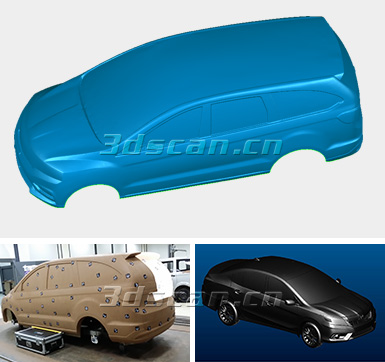

使用三维扫描仪HL-3DWV+,快速获得高精度的汽车油泥模型3D数据。该三维扫描仪具有超大的扫描幅面、便携式设计、扫描速度极快、精度高、高稳定性等特点。利用三维摄影测量系统(HL-3DP)与三维扫描仪(HL-3DWV+)的配合可以对大面积曲面的点云信息进行校正,大大提高三维扫描仪的整体点云拼接精度,提高工作效率。



轮船发动机三维检测

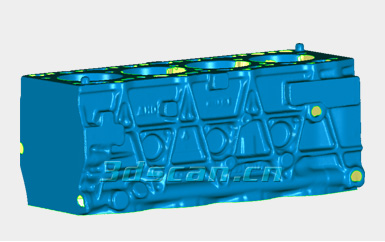

轮船发动机STL图

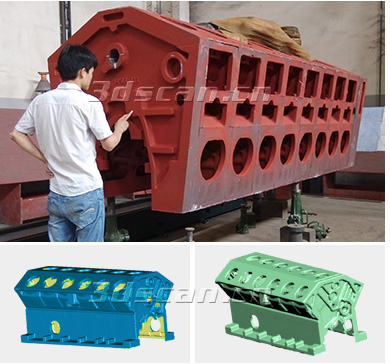

三维扫描仪HL-3DWV+可以对轮船发动机的表面进行全尺寸的分析,最终生成检测报告,任意位置偏差状况也可以数值化的显示。轮船发动机外壳尺寸2m×0.8m×1m,曲面非常多,主要检测加工尺寸、装配位、孔位,除了要提高测量的效率,大幅缩短测量时间,全局测量精度要求控制在0.1mm以内。

规格参数| Product parameters

产品型号

HL-3DWV(双目)

HL-3DWV+ (四目)
扫描方式
非接触式三维扫描(拍照式三维扫描)
投影、光栅技术
微结构光投影、外插法多频相移技术(可选:蓝光/白光)

校准技术

环形编码校准(13步)

单幅扫描范围(mm)

独立模式

800×600

800×600

400×300

调节模式

1200×900

1200×900

400×300

200×150

200×150

单幅测量精度(mm)

±0.006

单面扫描时间(S)
<5,<3

拼接方式

全自动智能拼接,手动特征拼接

可扫描物体范围(mm)

10~4500

平均采样点距(mm)

0.1-0.97

工业三维摄影测量

支持工业三维摄影测量拼接工程坐标点文件导入

工业相机

分辨率(像素)

131万像素(可根据客户需求,可选200万,300万或500万像素)

相机角度(度)

18度,27度,32.5度

产地

德国

工业镜头(mm)

8,12,16,25,35(根据型号配置)

校准单元

金属/花岗岩

工业操作台

重型移动式操作台

数据输出格式

ASC,STL,PLY, IGES

光源、能量(W)

标准 100 W卤素灯;LED 50 W 高能LED(White);高能灯 (HPL) 250 W 卤素灯

适用领域


汽车整车与零部件、模具、大型铸件、飞机部件船艇、大型叶片、工程机械等,逆向工程、三维检测

工作温度、电源

0~40℃、100~240V AC

扫描装置

系统尺寸(mm)

620x180x140

系统重量(kg)

5.5KG
5.9KG

产品配件| Accessories

  • 重型移动升降操作平台

    重型移动操作平台有优秀的移动性能,在较复杂地形可以随时固定。高度升降灵活,平台具有全方位可调节的特点。平台上配置托盘,可以放置电脑等配件。在扫描大型物件或易于变形等不易移动的物件时,利用重型移动平台调整三维扫描仪位置,全方位扫描物件,达到最好的扫描效果,使扫描工作进行的更有效率。

  • 花岗岩三维扫描平台

    华朗三维花岗岩三维扫描平台:材料强度大、硬度高物理特性稳定不变形、四个滚轮便于多角度三维扫描、平台上有固定孔位便于稳定夹具。 并具有:不生锈耐酸碱、不磁化、不变型、耐磨性好等优点,能在重负荷及一般温度下保持稳定,适用于精度要求高的生产项目。

  • 反差增强剂

    表面粗糙或者颜色偏暗的工件表面上进行扫描时,由于工件表面不平或由于工件表面颜色显示对比度很低时,会使缺陷难以辨认出,造成漏检,扫描前在工件表面施加一层反差增强剂,可以明显提高工件表面底色的对比度,获取更全更好的扫描数据。

培训服务| Training services

华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:

1. 三维扫描仪使用培训:
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。



维护服务| Maintenance services

维护服务
属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决。



售后服务流程| After-sales service process

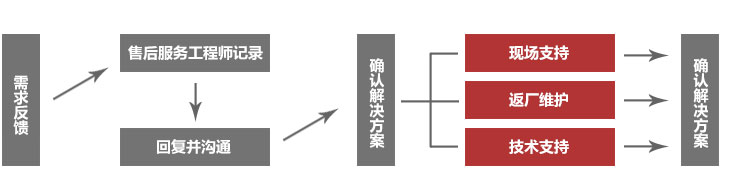

售后服务流程图
