经济型三维扫描仪

HL-3DX

华朗三维扫描仪HL-3DX(经济型三维扫描仪）
专利（证书号第2866652号）
1、产品使用寿命长，高达3.5万小时
2、硬件稳定、系统体型小、易拆装，方便带至测量现场
3、扫描效率高：几分钟内即可完成物件扫描
4、数据精度高：多次数据智能融合，扫描精度可达±0.01mm
5、数据智能融合：多次数据融合精度高，无分层与条纹
6、操作简便：易学易用，2小时内即可学会系统操作， 1-2个工作日即可熟练使用

产品介绍 规格参数 产品配件 视 频 培 训 服务保障

产品特点 | Product Features





工业级三维扫描仪HL-3DX(经济型）具有：
1、产品使用寿命长，高达3.5万小时
2、硬件稳定、系统体型小（360×120×120mm）、易拆装，方便带至测量现场
3、扫描效率高：几分钟内即可完成物件扫描
4、扫描精度可达≤±0.01mm
5、数据智能融合：多次数据融合精度高，无分层与条纹
6、操作简便：易学易用，2小时内即可学会系统操作， 1-2个工作日即可熟练使用

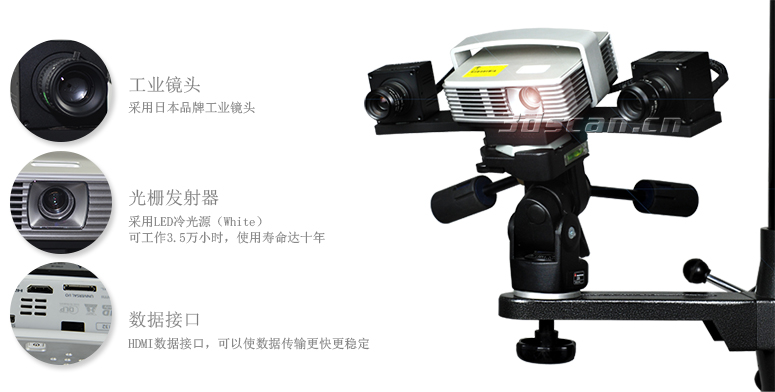

产品外观 | Product appearance

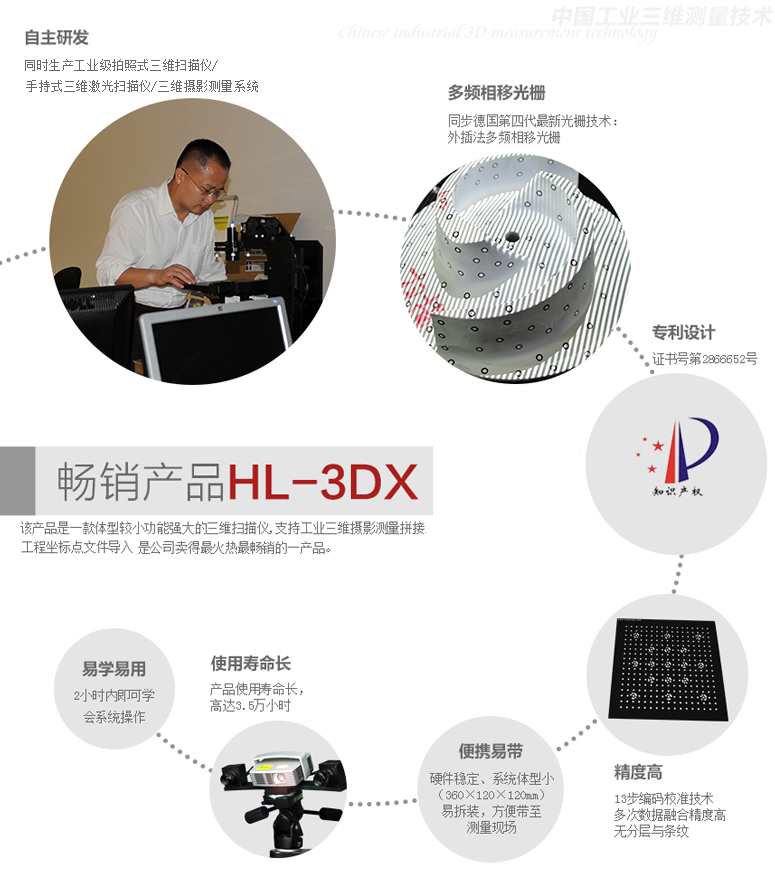

三维扫描仪HL-3DX特点

相关案例 | Related cases

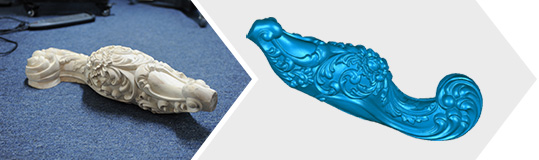

木雕三维扫描仪方案

  华朗三维新推出三维扫描仪HL-3DX，非常适合木雕客户需求。三维扫描仪HL-3DX具有便携式计，扫描速度快，精度高，稳定性强。

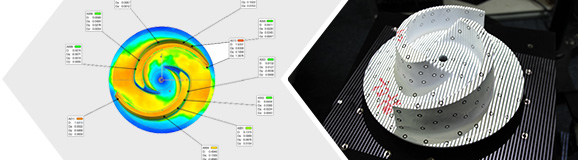

   三维扫描仪HL-3DX可以获得浇铸件高质量的点云数据，高效率辅助模具逆向工程设计。也可以利用获取的数据导入检测软件中来做作出浇铸件样品准确的形变等误差质量报告，掌握详尽三维检测结果。

 浇铸件三维检测方案

规格参数| Product parameters

产品型号 HL-3DX HL-3DX+
适用领域 模具、雕刻、卫浴、雕塑、玩具公仔、3D打印、小型零件等 逆向工程
扫描方式 非接触式三维扫描（拍照式三维扫描）
投影、光栅技术 微结构光投影、外插法多频相移技术（可选 蓝光/白光）
校准技术 环形编码校准（13步）
单幅扫描范围（mm） 独立模式 200×150 400×300
○ 100×75
调节模式 400×300 200×150
100×75 50×40
50×40 ○
单幅测量精度（mm） ±0.01
单面扫描时间（S） ＜5，＜3
拼接方式 全自动智能拼接，手动特征拼接
可扫描物体范围（mm） 30～1500
平均采样点距（mm） 0.06-0.47
工业三维摄影测量 支持工业三维摄影测量拼接工程坐标点文件导入
工业相机 分辨率 像素 131万像素（可选配200万，300万或500万像素）
相机角度（度） 18度，27度，32.5度
工业镜头（mm） 8，12，16，25，35（根据型号配置）
校准单元 金属/玻璃
工业操作台 便捷式操作架/专业工作台
数据输出格式 ASC，STL，PLY, IGES
操作系统 windows xp/windows 7/windows 10  32位/64位  中文/英文
光源、能量（W） 标准 100 W卤素灯；LED 50 W 高能LED White；hh 高能灯 (HPL) 250 W 卤素灯
工作温度、电源 ﹣10℃～50℃、100～240V AC
扫描装置 系统尺寸（mm） 360x120x120 440×140×120
系统重量（kg） 2 2.5

产品配件| Accessories

  • 三脚工作架

    稳定的三脚工作架（承重12㎏级别）的作用对于三维扫描仪使用是至关重要的，它可以为三维扫描仪提供良好的扫描状态，在扫描工作时不至于晃动或抖动。一般在兼顾便携的同时，尽量根据扫描头的大小、尺寸、重心选择较重的三脚工作架，以达到最好的扫描状态效果。三脚工作架特点：可移动性好，升降方便，扫描角度易调节；重量轻，便于携带。

  • 多功能支架

    专用横臂/延伸臂重负荷多功能支架，可以固定于三脚架上，在支臂两侧各有一个360度云台,以方便架设第二台三维扫描仪,或延伸增加扫描范围.大尺锁紧扳手,易于使用,并提供稳定的夹持力。

  • 三脚架专用重型脚轮

    重型脚轮，极为沉稳，专门用于重型三脚架。具有大型的单独制动脚轮，带防滑索功能，可折叠便于运输。
