三维扫描仪

综合型三维扫描仪HL-3DX+

HL-3DX+

华朗工业级三维扫描仪HL-3DX+(经济型)
主要运用于:
●  物体三维形状信息的获取,如三维测量、三维测绘、三维扫描、三维数模档案、多媒体内容创建;
●  产品的设计与研发,如CAD 设计、数字化加工、逆向工程、逆向设计;
●  三维检测,如CAV 和CAE分析;

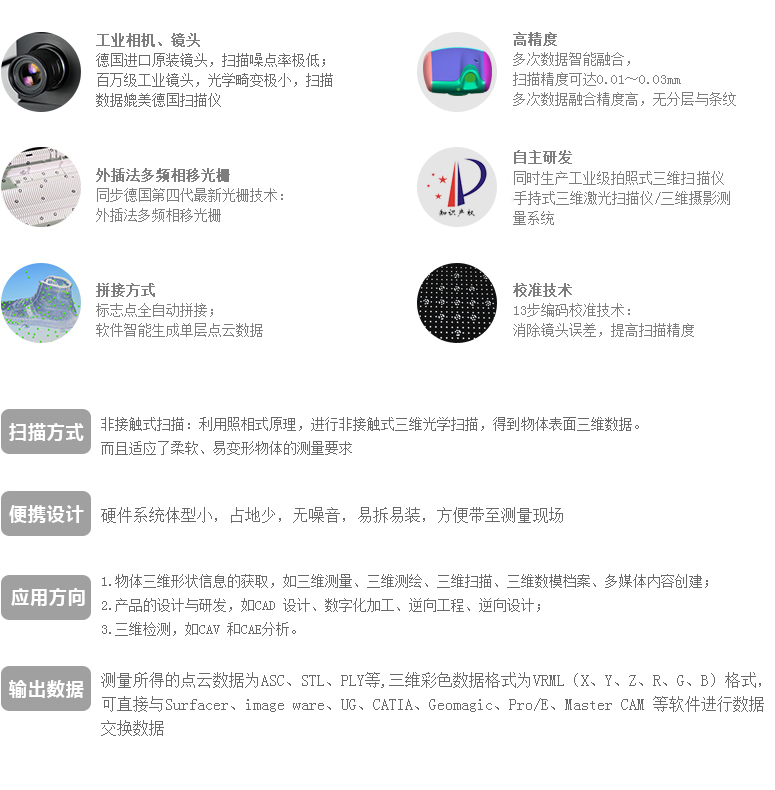

产品特点 | Product Features

工业级三维扫描仪HL-3DX+(经济型)具有:

1、产品使用寿命长,高达3.5万小时

2、硬件稳定、系统体型小(430×120×120mm)、易拆装,方便带至测量现场

3、扫描效率高:几分钟内即可完成物件扫描

4、扫描精度可达≤±0.01mm

5、数据智能融合:多次数据融合精度高,无分层与条纹

6、操作简便:易学易用,2小时内即可学会系统操作,1-2个工作日即可熟练使用

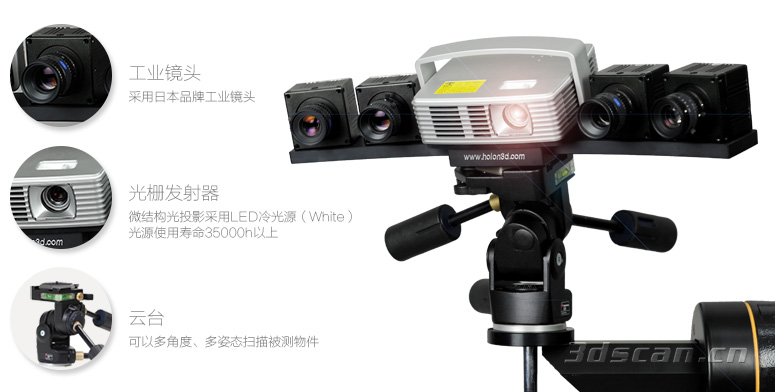

产品外观 | Appearance

工业三维扫描仪

相关案例 | Related cases

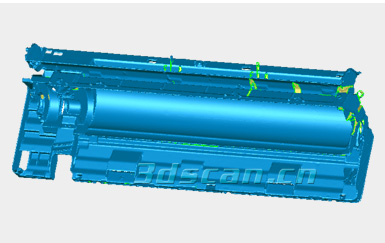

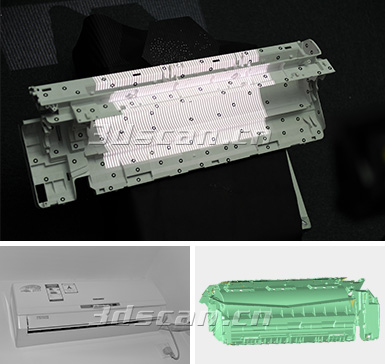

空调三维扫描案例

空调外壳的设计会影响到空调的整体质量,客户需要获取原有空调外壳的数据,在原有的基础上设计出更好的产品。根据客户的需求华朗三维技术工程师使用三维扫描仪,在不接触物件的方式下,方便、快捷地获取空调外壳的三维数据模型,配合先进的逆向设计手段,加快产品设计。

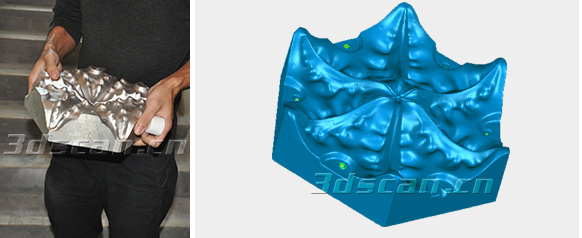

老虎栏模具三维扫描

老虎兰模具曲面较多,形状也较复杂,从而使得模具设计越来越困难。针对客户所面临的问题,华朗三维使用三维扫描仪HL-3DX+快速获取老虎兰模具高精度三维数据+逆向设计软(将老虎兰模具点云数据转换为三角网格面数据)+Pro/E、UG等主流设计软件中进行后期处理,加快老虎兰模具的二次设计。

规格参数| Product parameters

产品型号 HL-3DX HL-3DX+
适用领域 模具、雕刻、卫浴、雕塑、玩具公仔、3D打印、小型零件等 逆向工程
扫描方式 非接触式三维扫描(拍照式三维扫描)
投影、光栅技术 微结构光投影、外插法多频相移技术(可选 蓝光/白光)
校准技术 环形编码校准(13步)
单幅扫描范围(mm) 独立模式 200×150 400×300
100×75
调节模式 400×300 200×150
100×75 50×40
50×40
单幅测量精度(mm) ±0.01
单面扫描时间(S) <5,<3
拼接方式 全自动智能拼接,手动特征拼接
可扫描物体范围(mm) 30~1500
平均采样点距(mm) 0.06-0.47
工业三维摄影测量 支持工业三维摄影测量拼接工程坐标点文件导入
工业相机 分辨率 像素 131万像素(可选配200万,300万或500万像素)
相机角度(度) 18度,27度,32.5度
工业镜头(mm) 8,12,16,25,35(根据型号配置)
校准单元 金属/玻璃
工业操作台 便捷式操作架/专业工作台
数据输出格式 ASC,STL,PLY, IGES
操作系统 windows xp/windows 7/windows 10  32位/64位  中文/英文
光源、能量(W) 标准 100 W卤素灯;LED 50 W 高能LED White;hh 高能灯 (HPL) 250 W 卤素灯
工作温度、电源 ﹣10℃~50℃、100~240V AC
扫描装置 系统尺寸(mm) 360x120x120 440×140×120
系统重量(kg) 2 2.5

产品配件| Accessories

  • 三脚工作架

    稳定的三脚工作架(承重12㎏级别)的作用对于三维扫描仪使用是至关重要的,它可以为三维扫描仪提供良好的扫描状态,在扫描工作时不至于晃动或抖动。一般在兼顾便携的同时,尽量根据扫描头的大小
    尺寸、重心选择较重的三脚工作架,以达到最好的扫描状态效果。三脚工作架特点:可移动性好,升降方便,扫描角度易调节;重量轻,便于携带。

  • 云台

    云台是安装、固定三维扫描仪的支撑装置。在云台上可根据扫描要求调整三维扫描仪的水平、俯视与仰视角度,以达到要扫描的工作姿态角度,调节好扫描角度后只要手柄锁定即可开始扫描工作。

  • HL-3DX+专用仪器箱

    HL-3DX+专用仪器箱,专用航空箱材质,箱体根据HL-3DX+设备尺寸、重量与减震等条件设计而成。箱的外部由较坚硬的多层夹板外贴ABS防火板钉成,箱体承受能力和耐磨能力极强;仪器箱具有量轻、保温、防震、防潮、防燃、抗氧化、密封功能,机动方便等优点尽显无遗,箱体美观、安全可靠、方便机动、密封性极好、牢固性极强等优点。
