超大幅面三维扫描仪HL-W3000

W3000

三维扫描仪W3000(超大幅面三维扫描仪)

1、13步编码校准技术:消除镜头误差
2、外差法多频相移:均匀条纹投射
3、兼容摄影测量系统:精度更高
4、花岗岩校准源
5、专利设计:消除多角度扫描拼接不上问题
6、累积扫描精度极高,单机可完成4m左右工件扫描
7、多模式扫描,易调节

产品特点 | Product features

产品说明

三维扫描仪(w3000)具有:

1、超高效率,一辆车扫描≤2小时

2、高性价比:无需摄影测量配合,可完成大件测量

3、高稳定性:采用碳纤维部件,抗热冲击性强、热变形系数小,保证设备扫描精度更高,稳定性更强

4、防撞击设计保护,多模式切换

5、国际品质配件,专用重型耐用云台、操作台

6、外差法多频相移光栅:均匀条纹投射,点云数据精度高、无噪音数据

7、13步编码校准技术:消除镜头畸变误差、提高扫描精度

8、精度高:综合扫描精度可达±0.10mm/4m,兼容摄影测量系统,摄影使扫描速度更快、精度更高,±0.04mm/4m

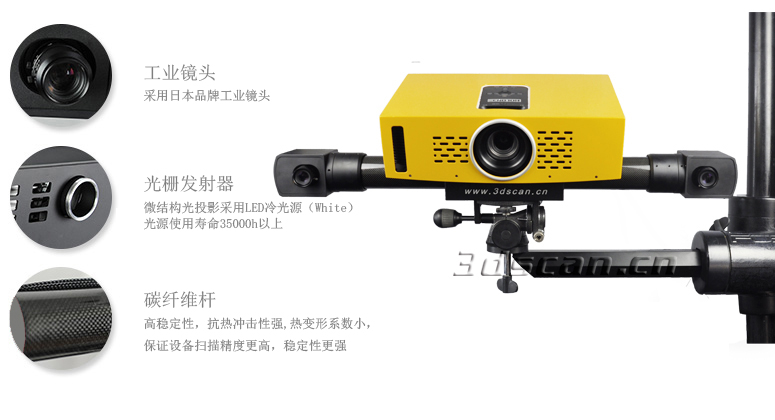

产品外观 | Appearance

相关案例 | Related cases

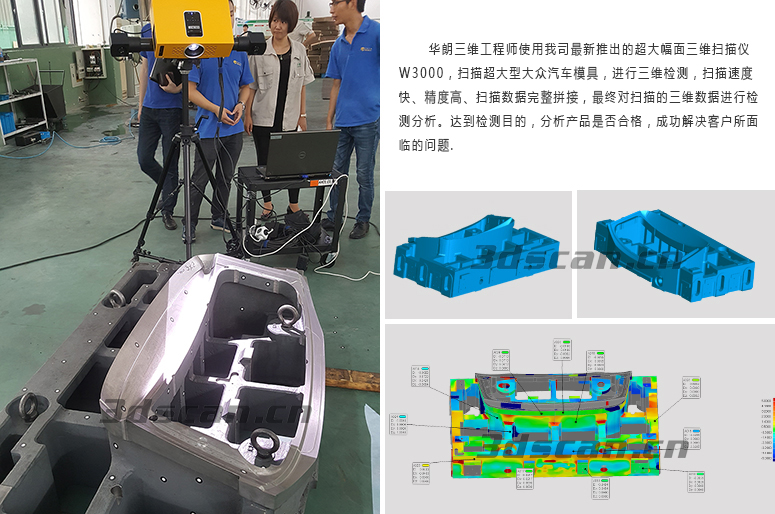

大众汽车模具三维扫描案例

规格参数| Product parameters

产品型号

w3000

扫描方式
非接触式三维扫描(拍照式三维扫描)
投影、光栅技术
微结构光投影、外插法多频相移技术 (可选:蓝光/白光)

校准技术

环形编码校准(13步)

单幅扫描范围(mm)

独立模式

1800×1400

调节模式

1600×1200

 1200×900

 800×600

单幅测量精度(mm)

±0.02

单面扫描时间(S)
<5,<3

拼接方式

全自动智能拼接,手动特征拼接

可扫描物体范围(mm)

100~30000

平均采样点距(mm)

0.15-2

工业三维摄影测量

支持工业三维摄影测量拼接工程坐标点文件导入(≤±0.04mm/4m)

工业相机

分辨率(像素)

131万像素(可根据客户需求,可选200万,300万或500万像素)

相机角度(度)

18度,27度,32.5度

产地

德国

工业镜头(mm)

8,12,16,25,(根据型号配置)

校准单元
花岗岩/碳纤维

工业操作台

重型移动式操作台

数据输出格式

ASC,STL,PLY, IGES

光源、能量(W)

标准 100 W卤素灯;LED 50 W 高能LED(White);高能灯 (HPL) 250 W 卤素灯

适用领域

汽车整车与零部件、模具、大型铸件、飞机部件、船艇、大型叶片、工程机械等,逆向工程、三维检测

工作温度、电源

-10℃~50℃、100~240V AC

扫描装置

系统尺寸(mm)

360×150×125

系统重量(kg)

3.0KG

产品配件| Accessories

  • 重型移动操作平台

    重型移动操作平台有优秀的移动性能,在较复杂地形可以随时固定。高度升降灵活,平台具有全方位可调节的特点。平台上配置托盘,可以放置电脑等配件。在扫描大型物件或易于变形等不易移动的物件时,利用重型移动平台调整三维扫描仪位置,全方位扫描物件,达到最好的扫描效果,使扫描工作进行的更有效率。

  • 花岗岩三维扫描平台

    华朗三维花岗岩三维扫描平台:材料强度大、硬度高物理特性稳定不变形、四个滚轮便于多角度三维扫描、平台上有固定孔位便于稳定夹具。 并具有:不生锈耐酸碱、不磁化、不变型、耐磨性好等优点,能在重负荷及一般温度下保持稳定,适用于精度要求高的生产项目。

  • 圆形标志点

    高质量的标志点会为三维扫描数据匹配提供极大帮助:

    • 提高三维扫描精度:标志点边界印刷清晰,无缺损、无齿状瑕疵现象,降低了扫描误判,提高三维扫描数据拼接精度;

    • 提高标志点的识别率:采用高档哑光材料,使图案黑白色信息分明,多角度三维扫描时无反光现象、无误判;

    • 重复利用:使用高档PET、PVC等材料,避免了普通纸易碎裂、粘性差的缺点,可反复使用。

    • 华朗三维同时提供高档被动反光(荧光)标志点,可根据客户需求定制各种图案、大小标志点或编码点。

培训服务| Training services

华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:

1. 三维扫描仪使用培训:
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。

维护服务| Maintenance services

维护服务
属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决。

售后服务流程| After-sales service process

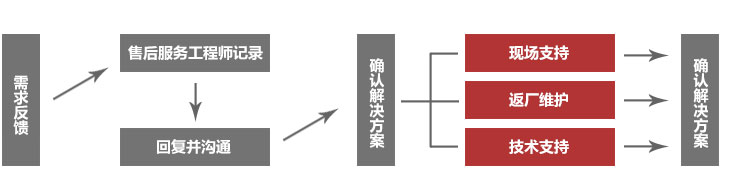

华朗售后服务流程
