HL-Scan光学追踪三维扫描仪_HL-Scan光学追踪三维扫描系统

HL-Scan三维扫描系统

华朗HL-Scan三维扫描系统,能够快速完成各种大小工件三维检测及逆向工程应用。

●  目标点自动定位,无须臂或其他跟踪设备;
●  即插即用的系统,快速安装及使用;
●  点云无分层,自动生成三维实体图形(三角网格面);
●  7对十字交叉激光束+额外1束激光,扫描速度达48万次测量/秒;

●  手持任意扫描,随身携带操作方便,适用范围广,可在狭窄的空间扫描,对工作环境无要求;

产品特点 | Product Features



多功能按键与软件实时交互

    •17.6m³超大工作空间,可拓展(可建立动态坐标系)

    •无视车间震动等复杂因素影响

    •无需固定安装,操作方便

    •不贴点,即拿即扫

    •真正高精度,最高可达0.04mm

    •碳纤维材质,可靠的设备支撑

    •7×7交叉激光线+额外1根激光线

    •黑色、高亮、彩色表面可直接扫描,无需任何预处理

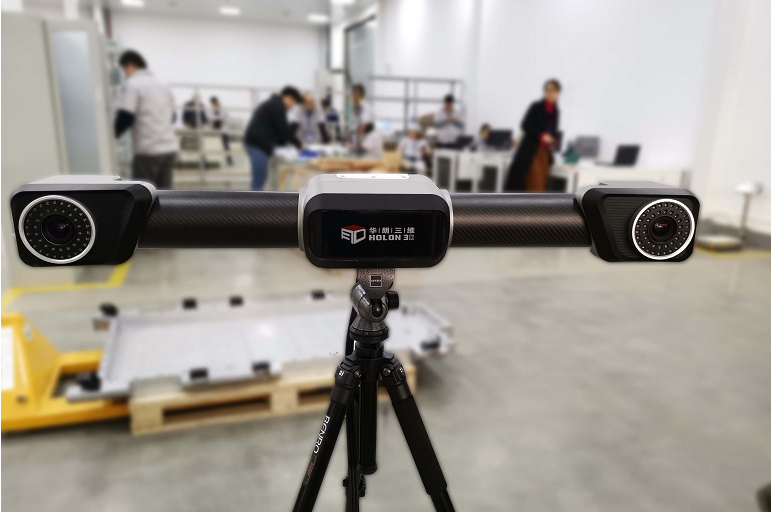

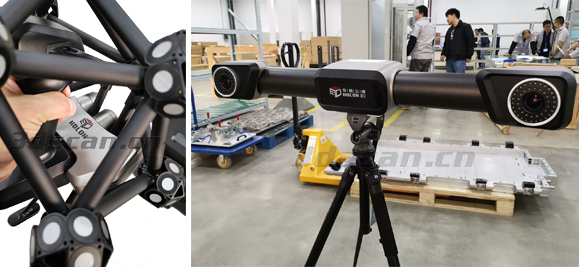

产品外观 | Appearance



    华朗三维HL-Scan三维扫描系统能够完成各种工件三维扫描检测及逆向工程应用,无需贴点、喷粉处理,操作方便、即拿即用,能够实现自动化量检,配合机器人扫描减少人工干预扫描速度更快、精度更高、稳定性更强。

相关案例 | Related cases

手机三维检测案例

    客户是一家国内外知名汽车生产集团,为了迎合市场需求提高企业竞争力客户决定摒弃传统的检测方法,引进新型测量手段,客户需要对新能源汽车电池模组进行质量检测,快速获取精确且详尽的三维检测结果,分析产品是否合格,提高产品质量及产品开发率

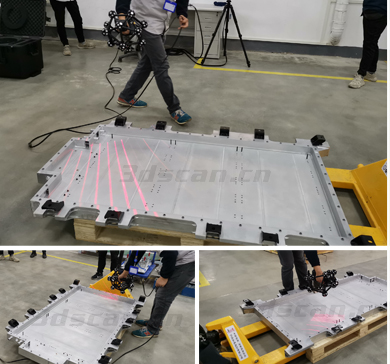

汽车轮毂三维检测案例

    华朗三维HL-Scan三维扫描系统结合最新三维扫描技术对新能源汽车电池模组进行数据采集及三维检测,过程无需贴点、喷粉处理,操作方便、能够实现自动化量检,配合机器人扫描减少人工干预,扫描速度更快、精度更高、稳定性更强。有效解决客户所面临的问题,从而缩短产品研发设计和加工周期并降低了成本。



规格参数| Product parameters

产品型号 HL-Scan HL-Scan Pro
重量 1.5 Kg
测量速率 480,000次测量/秒 1,340,000 次测量/秒
扫描范围 最大440mm×420mm 最大550mm×500mm
光源 14条交叉激光线+1束扫描深孔 26条交叉激光线+1束扫描深孔
分辨率 最高0.1mm 最高0.02mm
 激光类别   Ⅱ类(人眼安全)
  扫描精度   高达0.04mm 高达0.025mm
体积精度9.6m3(3.5m) 0.075 mm 0.064mm
体积精度17.6m3(4.2m) 0.095 mm 0.078mm
体积精度(+HL-3DP) 0.044mm+0.015mm/m
景深 250mm 400mm
基准距 300mm 350mm
贴点扫描体积精度(无需跟踪器) / 0.02mm+0.035mm/m
贴点扫描体积精度(+HL-3DP,无需跟踪器) / 0.02mm+0.015mm/m
传输方式 USB3.0
工作温度 -20~40℃
工作湿度(非冷凝) 10~90%
输出格式 .stl,.obj.asc.ply.txt.xyz.等,可定制


兼容软件

3D Systems(Geomagic Solutions)、InnovMetric Software(PolyWorks)

Dassault Systems(CATIV V5和SolidWorks)、PTC(PRO/ENGINEER)

Autodesk(inventor、Alias、3ds max、Maya、Softimage)

Siemens(NG和Solid Edge)

产品配件| Accessories

  • HL-Scan三维扫描系统专用仪器箱

    HL-Scan三维扫描系统专用仪器箱采用专用航空箱材质,箱体根据HL-Scan仪器设备尺寸、重量与减震等条件设计而成。箱的外部由较坚硬的多层夹板外贴ABS防火板钉成,箱体承受能力和耐磨能力极强;仪器箱具有量轻、保温、防震、防潮、防燃、抗氧化、密封功能,机动方便等优点尽显无遗,箱体美观、安全可靠、方便机动、密封性极好、牢固性极强等优点。

  • 移动供电模组

    HL-Scan三维扫描系统专用移动供电模组,采用USB接口,使用方便、便携,可大范围移动扫描,扫描大物件非常方便,拥有持久续航能力。

培训服务| Training services

华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:

1. 三维扫描仪使用培训:
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。

维护服务| Maintenance services

维护服务
·属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决
