三维扫描仪

机器人全自动在线检测

机器人全自动三维在线检测

       随着三维扫描领域飞速发展我司近二十年的技术积累推出自动化三维在线检测系统通过直接安装在生产线上的设备,利用三维软件测量技术进行实时检测及数据反馈,以便产品更好地生产指导工作,减少不必要的损失节约时间及生产成本,大大提高生产效率。

产品特点 | Product Features

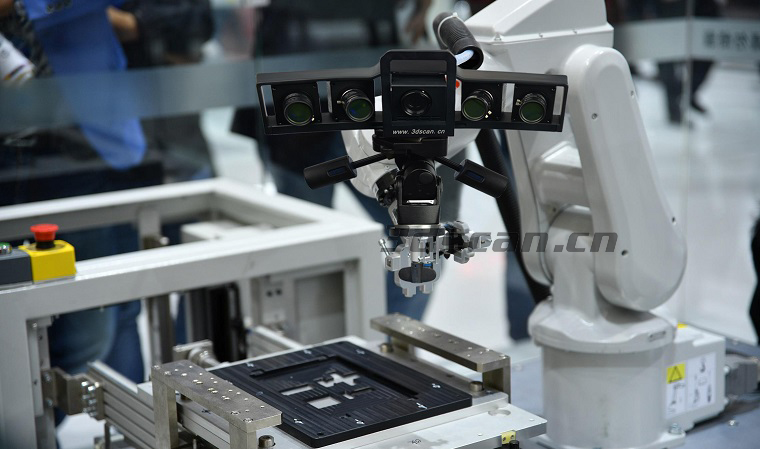

       自动化三维在线检测系统通过激光传感器进行光学非接触式扫描获得产品的轮廓数据,并将实时数据传递给处理单元,通过处理单元的决策调整控制单元以实现在线调整,让结果有利化。从而通过三维在线检测也可以轻松实现残次品的筛选和产品种类的分拣工作等,就如同给生产流水线和机械臂加了一双眼睛,提高产品生产效率和合格率。

产品特点:

    1. 操作性能安全:人机协作机器人 ,无需护栏,操作简单方便。

    2. 全自动扫描:一键即可完成从三维扫描至生成检测报告的全过程。

    3. 高数据精度:精度高达0.015mm,抗环境干扰能力强。

    4. 蓝光扫描技术:三维在线检测系采用蓝光三维扫描技术,可有效防止金属反光,有助于提升扫描质量。

    5. 全尺寸三维检测:三维扫描获取工件完整的点云数据,使得全尺寸检测成为可能。

    6. 流水线批量全自动检测:华朗三维机器人全自动三维在线检测对同一工件进行一次编程后,即可完成批量化的全自动检测。

行业应用 | Industry application

规格参数| Product parameters

产品型号

自动化三维在线检测系统

扫描方式
非接触式三维扫描(拍照式三维扫描)
投影、光栅技术
微结构光投影、外插法多频相移技术(可选:蓝光/白光)

校准技术

环形编码校准(13步)

单幅扫描范围(mm)

独立模式

400×300

100×75

调节模式

200×150

50×40

单幅测量精度(mm)

±0.01

单面扫描时间(S)
<5,<3

拼接方式

全自动智能拼接,手动特征拼接

可扫描物体范围(mm)

30~1500

平均采样点距(mm)

0.06-0.47

工业三维摄影测量

支持工业三维摄影测量拼接工程坐标点文件导入

工业相机

分辨率(像素)

131万像素(可根据客户需求,可选200万,300万或500万像素)

相机角度(度)

18度,27度,32.5度



工业镜头(mm)

8,12,16,25,35(根据型号配置)

校准单元
金属/玻璃

工业操作台

移动式操作架

数据输出格式

ASC,STL,PLY, IGES

光源、能量(W)

标准 100 W卤素灯;LED 50 W 高能LED(White);高能灯 (HPL) 250 W 卤素灯

适用领域

模具、雕刻、卫浴、雕塑、玩具公仔、3D打印、小型零件等,逆向工程

工作温度、电源

-10℃~50℃、100~240V AC

扫描装置

系统尺寸(mm)

440x140x120

系统重量(kg)

2.5KG

产品配件| Accessories

  • 重型移动操作平台

    重型移动操作平台有优秀的移动性能,在较复杂地形可以随时固定。高度升降灵活,平台具有全方位可调节的特点。平台上配置托盘,可以放置电脑等配件。在扫描大型物件或易于变形等不易移动的物件时,利用重型移动平台调整三维扫描仪位置,全方位扫描物件,达到最好的扫描效果,使扫描工作进行的更有效率。

培训服务| Maintenance services

维护服务
·属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决
