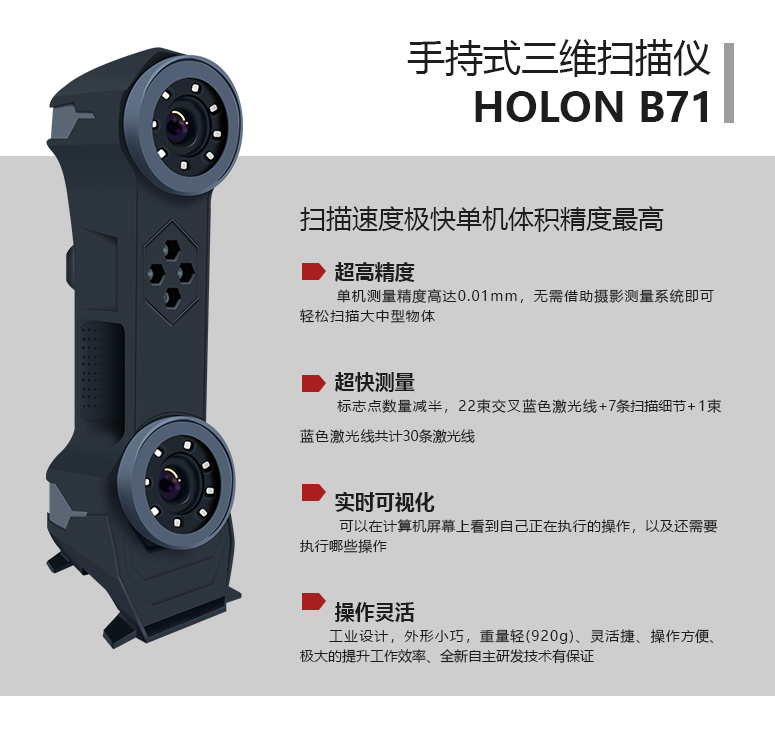

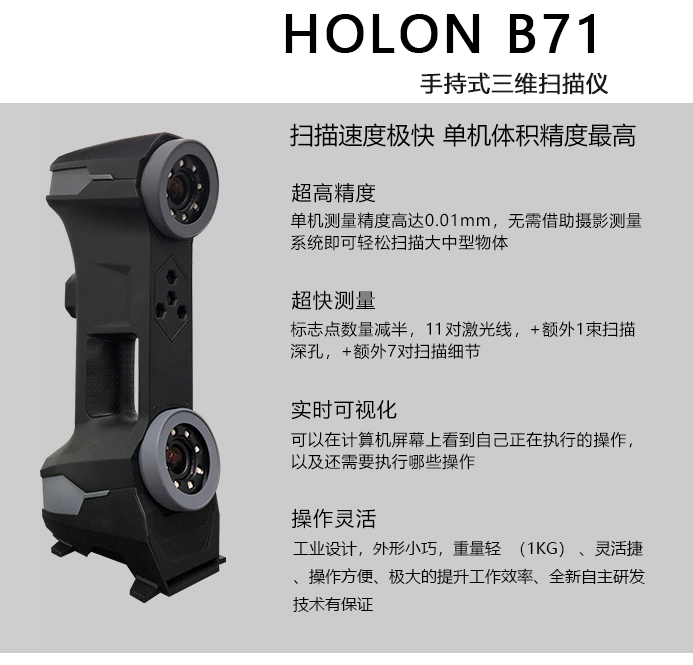

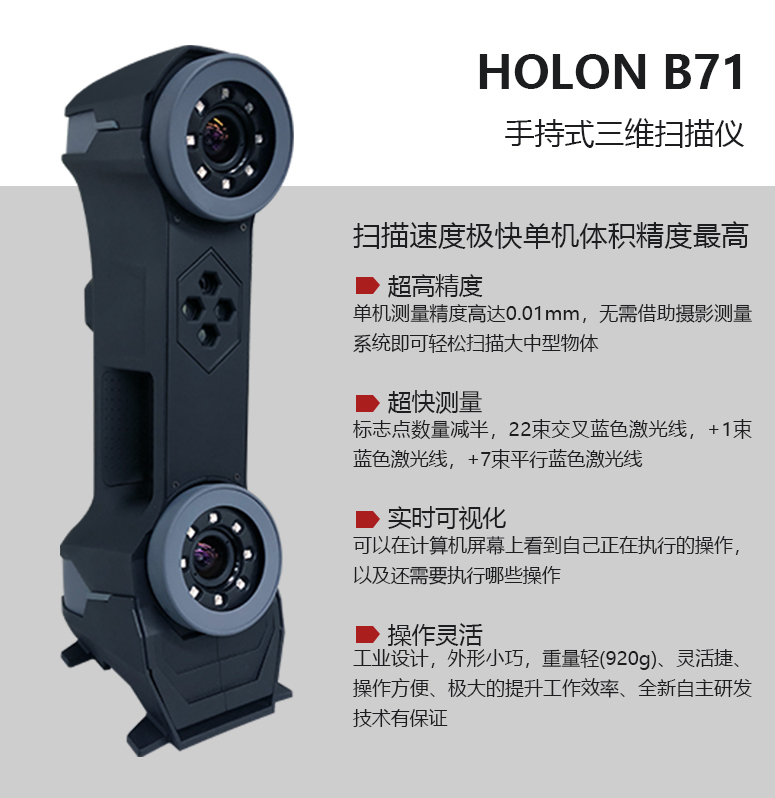

HOLON B71
最新手持设计、重量轻、极易携带;即拿即用;采用22条激光线+1束扫描深孔+7条扫描细节共计30条激光线,扫描速度快、精度高、稳定性强,双工业相机,标志点自动拼接技术与自主研发扫描软件配合拥有超高扫描精度和工作效率,在逆向工程与三维检测领域广泛应用,使用操作过程灵活方便,适用于各种复杂场景。
产品特点
|
Product Features

1、光源形式:22条激光线+7条扫描细节+1条扫描深孔,共计30条激光线,扫描速度更快、精度更高、稳定性更强;
2、单束激光:可切换成单条激光扫描模式,适用于扫描深孔及死角
3、测量精度:高达0.01mm,分辨率高达0.02mm,不受环境影响、工件结构和用户能力限制;
4、工业设计:重量轻、易携带、即拿即用、高工作效率,全新自主研发技术有保障;
5、三维摄影测量功能:系统自带摄影测量功能,使扫描精度更高,技术水平优于同行业
6、移动式扫描:可随身携带,可在室内和现场使用,适用于各种复杂场景

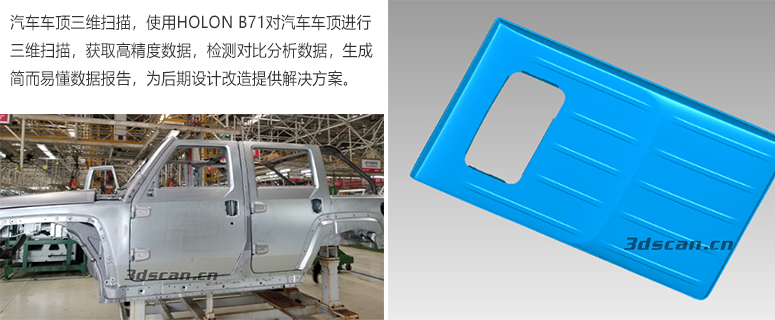

相关案例
|
Related cases
规格参数|
Product parameters
产品型号 |
HOLON B71 |
光源 |
30束蓝色激光线(波长:450nm) |
测量速度 |
2,020,000points/s |
扫描模式 |
标准模式 |
深孔模式 |
精密模式 |
22束交叉蓝色激光线 |
1束蓝色激光线 |
7束平行蓝色激光线 |
数据精度 |
0.02mm |
0.02mm |
0.01mm |
扫描距离 |
330mm |
330mm |
180mm |
扫描景深 |
550mm |
550mm |
200mm |
分辨率 |
0.01mm(max) |
扫描区域 |
600×550mm(max) |
扫描范围 |
0.1-10米(可拓展) |
体积精度 |
0.02+0.035mm/m |
0.02+0.015mm/m 结合 HL-3DP三维全局摄影测量系统(选配) |
操作软件 |
HLScan(终身免费升级) |
支持数据格式 |
asc、stl、ply、obj、igs 、wrl、xyz、txt等,可定制 |
兼容软件 |
3D Systems(Geomagic Solutions)、InnovMetric Software(PolyWorks)、Dassault Systemes(CATIA V5和SolidWorks)、PTC(Pro/ENGINEER)、Siemens(NX和Solid Edge)、Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)等 |
数据传输 |
USB 3.0 |
电脑配置(选配) |
Win10 64位;显存=4G;处理器 I7-8700及以上;内存=64 GB |
激光安全等级 |
ClassⅡ(人眼安全) |
认证号(Laser certificate):LCS200726001DS |
设备重量 |
920g |
外形尺寸 |
290x125x70mm |
温度/湿度 |
-10—40℃;10-90% |
电源 |
Input:100-240v,50/60Hz,0.9-0.45A;Output:24V,1.5A,36W(max) |
认证 |
CE、IC、FCC、ROHS、ISO9001 |
专利 |
ZL201220386542.3,ZL201220386546.1,ZL201520174157.6,ZL201721695684.7,ZL201520174106.3,ZL201420058854.0,ZL201721376035.0,ZL201330658475.6,ZL201130007136.2,ZL201130007145.1,ZL201130007141.3,ZL201720362488.1,
ZL201720349729.9,ZL201720362493.2,ZL201720369852.7,ZL201720369914.4,ZL201720369921.4 |
质保期 |
18个自然月 |
产品配件| Accessories
-
荧光标志点
高质量的标志点会为三维扫描数据匹配提供极大帮助:
• 提高三维扫描精度:标志点边界印刷清晰,无缺损、无齿状瑕疵现象,降低了扫描误判,提高三维扫描数据拼接精度;
• 重复利用:使用高档PET、PVC等材料,避免了普通纸易碎裂、粘性差的缺点,可反复使用。
• 华朗三维同时提供高档被动反光(荧光)标志点,可根据客户需求定制各种大小标志点或编码点。
-
HOLON3D仪器箱
HOLON3D专用仪器箱采用专用航空箱材质,箱体根据HOLON3D仪器设备尺寸、重量与减震等条件设计而成。箱的外部由较坚硬的多层夹板外贴ABS防火板钉成,箱体承受能力和耐磨能力极强;仪器箱具有量轻、保温、防震、防潮、防燃、抗氧化、密封功能,机动方便等优点尽显无遗,箱体美观、安全可靠、方便机动、密封性极好、牢固性极强等优点。
-
角形标志点
手持式激光三维扫描仪专用角点,由公司自主研发生产的华光手持式专用角点。使用高档材料,避免了普通纸易碎裂、粘性差的缺点,可反复使用。角点质量优质边界印刷清晰,无缺损、无齿状瑕疵现象,降低了扫描误判,提高三维扫描数据拼接精度。
培训服务|
Training services
华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:
1. 三维扫描仪使用培训:
提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。
维护服务|
Maintenance services
维护服务
·属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。
咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。
服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决

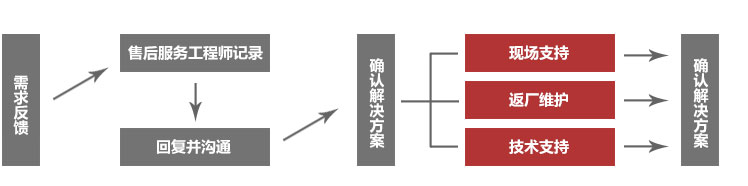

售后服务流程|
After-sales service process
