三维摄影测量系统3DP

HL-3DP

三维摄影测量系统(HL-3DP)是以一架手持式的高分辨率(4928×3264)数字相机,对被测物拍摄数字相片,由2D数字相片影像的迭合,来获取被测物的3D坐标,而这项移动式的技术在对于撷取被测物的3D坐标、质量控制(Inspection)及变型分析(Deformation)上都能够有效的节省量测时间。 在一开始进行测量之前,先会在物体上贴好编码点,再用相机进行拍摄。在拍摄过程中,会拍摄许多不同的角度的影像,将这些影像读入至HOLON3DP软件,透过三角测距的方式,HOLON3DP软件自动的将这些影像结合起来经过运算之后,就可得到每一个编码点圆心的3D坐标。

产品特点 | Product features

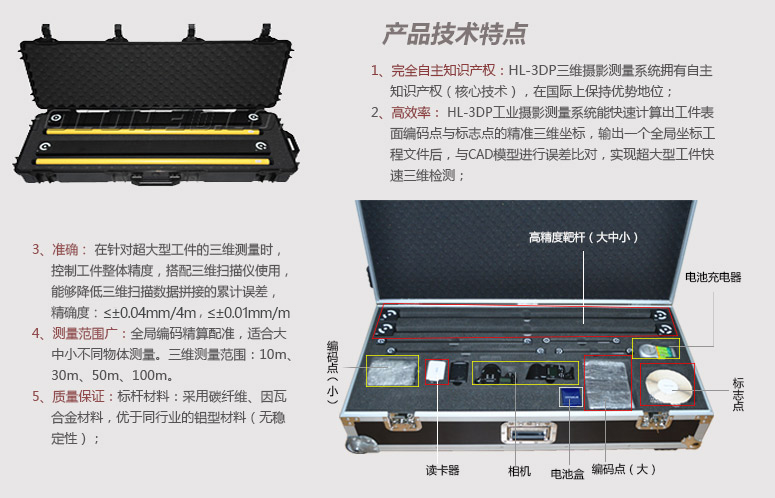

三维摄影测量特点

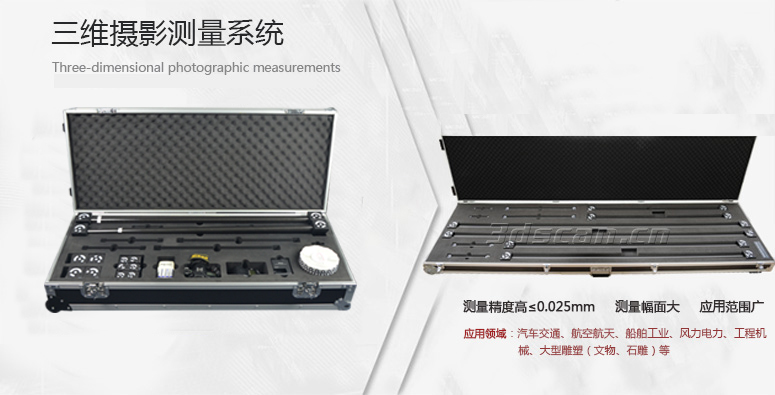

产品外观 | Product appearance

相关案例 | Related cases

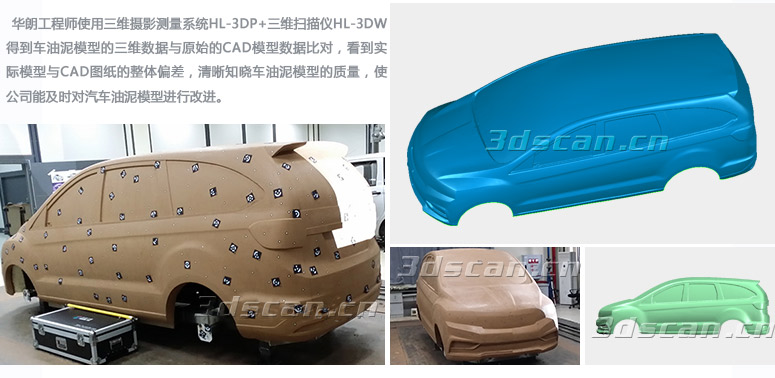

汽车油泥模型逆向设计

汽车油泥模型三维扫描

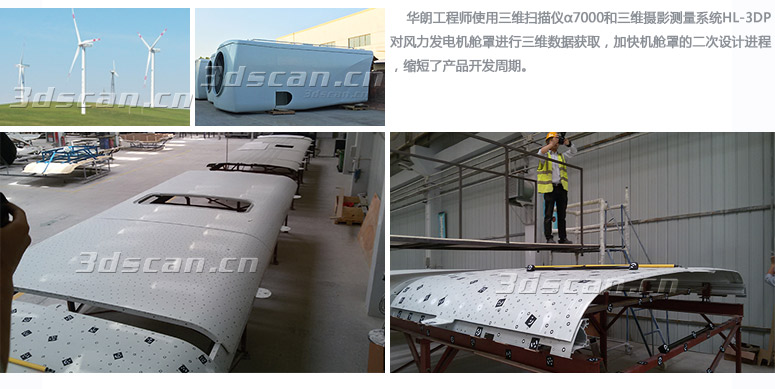

风力发电机舱罩三维检测

风力发电机舱罩三维检测

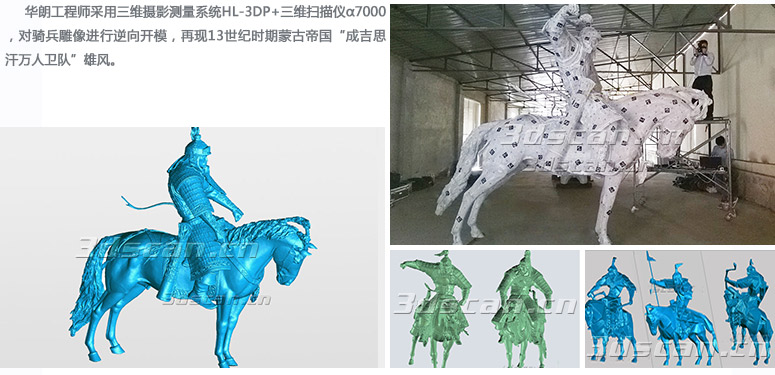

成吉思汗骑兵雕塑三维扫描

规格参数| Product parameters

产品型号

HL-3DP 工业三维摄影测量系统

测量范围(m)

10m,30m,50m,100m

测量精度(mm)

≤±0.04mm/4m

相机配置、参数

高阶单反相机≥4928×3264像素

镜头

20mm、24mm、28mm镜头;

视角(度)

58度水平,36度垂直

靶杆规格

精度≤0.001 mm(鉴定证书)

相机校准方式

自校准

匹配方式

编码点自动匹配

参考标准

VDI 2634/1

数据传输方式

闪存卡或无线传输

后处理软件

PolyWorks  RapidForm  Metrolog,  Metrosoft 等

操作环境

兼容Windows98/NT/2000/XP/ Vista /7

附件

编码点,标志点,闪光灯,闪存卡,电池

工作环境

0 至40℃ ;湿度:≤85%

应用方向

3D检测,钣金检测和公差分析,检具检测,CAD比对,大型金属构架检测

产品配件| Accessories

  • 单反相机、定焦镜头

    尼康D7000单反相机(或选更高配置相机):

    分辨率达:4,928 x 3,264,1620万像素,DX规格CMOS传感器,成像锐度较好,低噪点影像。EXPEED 2数码影像处理引擎,所拍影像呈现丰富的细节、鲜明的色彩、多样的色调层次和 优秀的噪点控制能力。

  • 磁性编码点

    HL-3DP三维摄影测量专用磁性编码点:

    1、具有图案清晰、边界无锯齿、色泽均匀等特点,易于图像识别;

    2、具有磁性吸附功能,尤其适合车身类金属件的三维测量;

    3、规格10位0-99编码(适合中小工件精度测量)、12位0-299编码(较大工件三维测量,例如:汽车等)、14位0-420编码(大工件、复杂工件三维测量)

  • 高精度靶杆

    分为碳纤维靶杆和合金靶杆

    HOLON3D高精度靶杆是配合三维摄影测量使用的标准尺,具有非常高的精度(±0.0015mm);

    HOLON3D高精度靶杆一般有四中规格:125MM/500MM/1000MM/1500MM,或可根据用户要求定制 ;

    HOLON3D高精度靶杆热稳定性好,形变系数极小,再借助三维摄影测量后,直接可以消除三维扫描仪累计误差,提高扫描测量精度。

培训服务| Training services

    华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:

1. 三维扫描仪使用培训:
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。

维护服务 | Maintenance services

维护服务
·属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决。

售后服务流程| After-sales service process

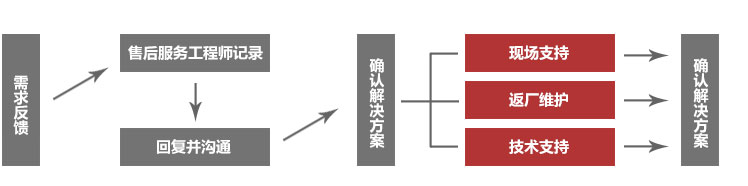

售后服务流程图
