三维测量系统

大场景三维激光扫描仪

HL1000系列

激光发射器发出激光脉冲,当激光波碰到物体后,激光扫描器计算它到物体的距离值; 激光扫描器连续不停的发射激光脉冲波,激光脉冲波打在高速旋转的镜面上,将激光脉冲波发射向各个方向从而形成一个二维区域的扫描。在二维扫描基础上再加入一个正交旋转轴,则可形成三维空间的扫描。通过记录被测物体表面大量的密集的点的三维坐标信息和反射率信息,将各种大实体或实景的三维数据完整的采集到电脑中,进而快速复建出被测目标的三维模型及线、面、体等各种图件数据。

产品特点 | Product features

1.防撞
在高价值的设备如港口机械/吊机/专用设备/输送设备等领域。
对于高价值的设备,撞击往往会导致巨大的经济及人员损失。
传统的单点式检测设备如光电(包括单点激光)、超声波等防撞方案,只能实现直线方向上的检测,对于不规则障碍物、弯道都存在检测盲区。
激光扫描产品可实现面检测,对设备行进方向上的区域进行扫描,以达到更可靠的保护。
2.检测
在扫描范围内,可以设置不同形状的检测区域,当有物体进入该区域时,可通过I/O口输出信号报警。
3.安防
通过对区域的扫描,可对区域进行防护。激光扫描无需额外光源,不受环境光影响,可靠性高。
可精确区分禁止侵入的监控区域和允许通过的开放区域。结合视频系统,准确定位。实时追踪聚焦入侵者。
4.测量
激光扫描设备在设定的扫描角度中,以一定的角度分辨率连续不停的发射激光脉冲波,从而形成一个二/三维区域的扫描。可测量输出每个测量点的距离,根据此距离信息,可以计算出物体的二/三维轮廓信息。
5.定位
以激光扫描设备获取的轮廓信息引导其它设备(如吊车/机器人/机械手)对物体进行操作。例如高度自动化物流线机械手自动搬运,需要获取物体的尺寸及相对位置。
6.导航
通过测量在环境中预先放置的标识的距离和角度信息,或者测量周边的环境轮廓,实现对车辆的导航功能。

产品外观 | Product appearance

大场景三维激光扫描系统  大场景三维激光扫描系统  大场景三维激光扫描系统

相关案例 | Related cases

    楼房照片     楼房扫描图     楼房画图

点云处理软件 | Point cloud processing software

Cloud Processor点云处理软件

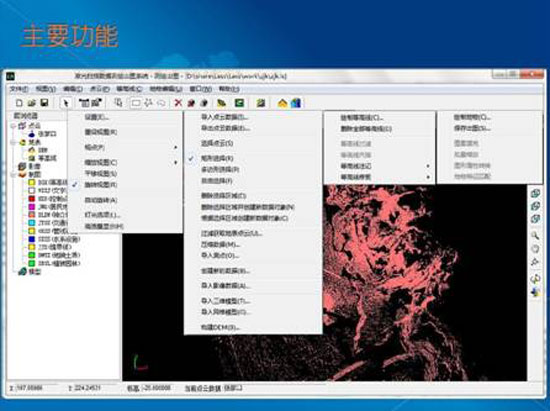

      通用功能:提供激光点云及影像的通用处理功能,包括海量数据分块管理、各种激光点云数据格式导入、导出、删除、过滤、合并、添加等;

通用功能

主要功能

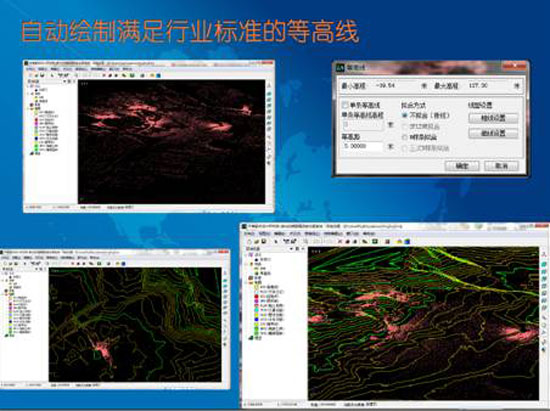

      地形图绘制模块:符合国际标准的等高线、各种地物的快速提取与绘制;

地形图绘制模块

地形图绘制模块

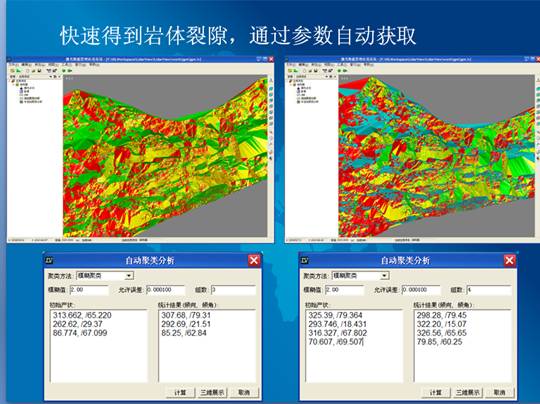

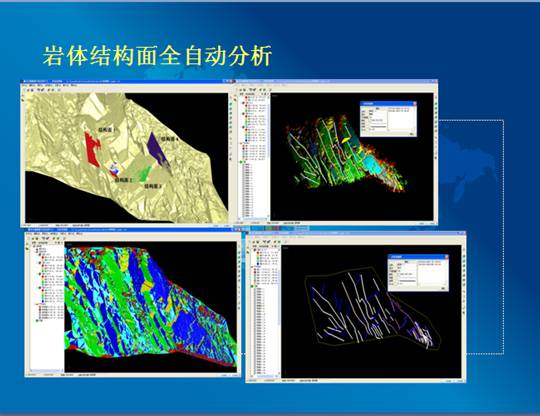

      岩体结构面统计模块:基于模糊群聚的全自动统计,优势产状自动统计、各组结构面分组显示(包括点、网格和填充),不同构网方法选择等;

岩体结构面统计模块

岩体结构面统计模块

      岩体结构面统计分析模块:基于激光点云统计的结构面产状,绘制等密度图、裂隙玫瑰图、极点图、赤平投影图等;

岩体结构面统计分析模块

岩体结构面统计分析模块

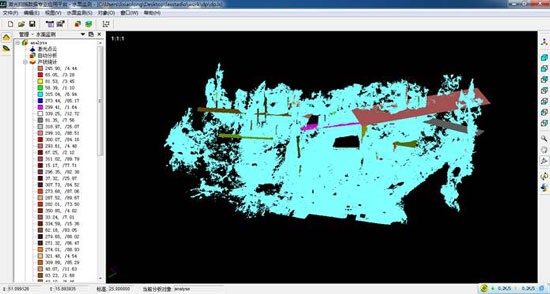

      结构面半自动分析模块:基于点云、网格等数据创建单个结构面,单个结构面三维空间显示和产状分析;

结构面半自动分析模块

结构面半自动分析模块

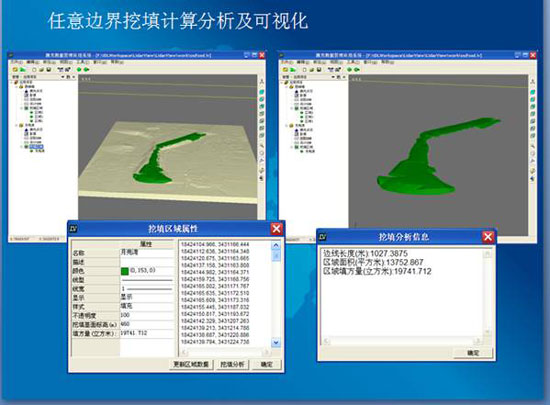

      任意边界的复杂挖填方模块:对任意边界的复杂工程的挖填方量进行计算;

任意边界的复杂挖填方模块

任意边界的复杂挖填方模块

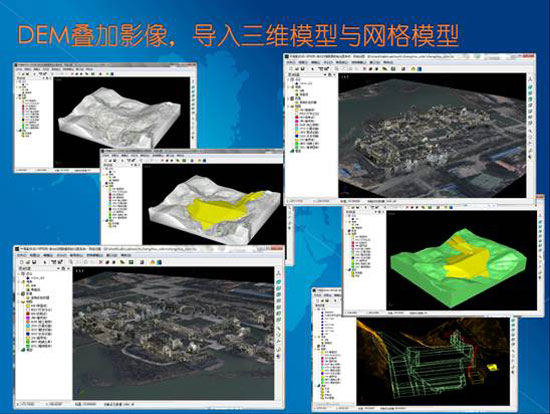

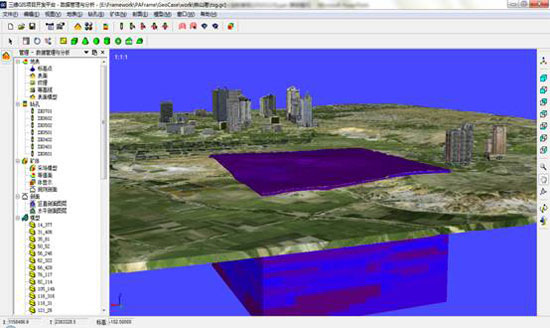

     遥感影像和DEM的生成模块:对激光点云数据构建DEM,并对遥感影像进行贴图显示;

遥感影像和DEM的生成模块



遥感影像和DEM的生成模块

       三维建模模块:对标准简单模型进行基于点云数据的直接建模;

三维建模模块

  三维建模模块

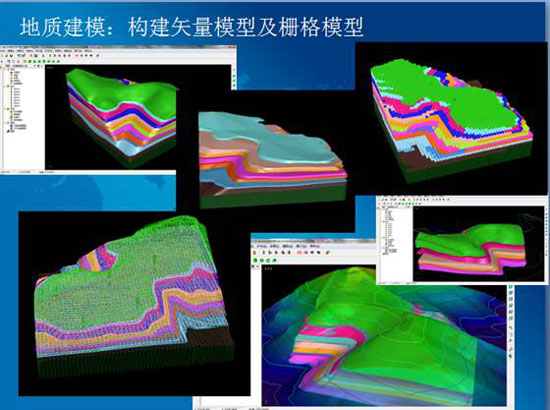

      三维地质建模模块:基于钻孔的三维自动建模、二维剖面的自动建模及标准地质图输出。

三维地质建模模块

维地质建模模块

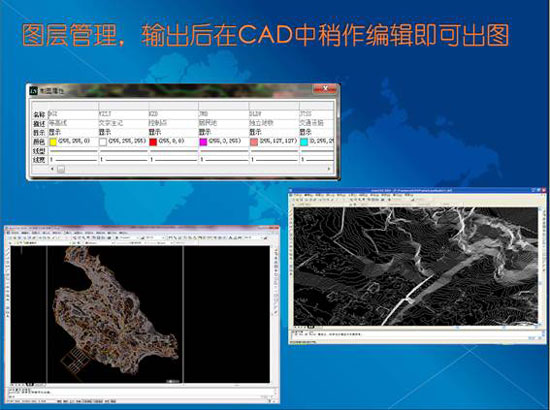

      出图模块:对绘制的地形图进行输出,包括等高线、地物、图框和图例等。输出格式为bmp、dxf、jpg等。其中dxf出图图层符合测量规范;

出图模块

出图模块

规格参数| Product parameters

仪器类型  HL1000
激光 扫描 系统 激光类型 脉冲
波长 905nm
激光等级 Class 丨 EN60825-1
测距范围 1200m 90%反射率  600m 18%反射率
扫描速度 最大速度 36000点/秒
平均速度 取决于具体的扫描密度和扫描范围
单点精度 点位 ±1.2mm 50m距离
距离 ±50mm
视场角 水平方向 最大360°角
垂直方向 最大100°角
扫描模式 连续旋转扫描和摆动扫描
数据存储容量 32GB SD卡
仪器位置及对中 采用激光对中及GPS定位可选RTK
环境 工作温度 0℃到40℃
储存温度 -25℃到+65℃
感光 明亮阳光和完全黑暗的情况下能正常操作
防尘/防水等级 IP54



产品配件| Accessories

培训服务 | Training services

华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括:

1. 三维扫描仪使用培训:
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训:
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训,使三维设计人员在实际工作中熟练应用。

维护服务 | Maintenance services

维护服务
·属设备保修期内,如因我方质量原因造成的设备损坏,我方免费维护;如属非我方质量原因造成的设备损坏,我公司负责维护,费用由双方协商。
·我方提供产品终身维护,产品属保修期外,我公司仍提供技术服务,费用由双方协商。

咨询服务
·我公司提供7x24小时客户服务热线:0755-86586007 86586285
·用户可以以多种方式与我公司联系,我公司都提供免费咨询服务。

服务方案
·我公司将与用户定时保持联系,及时解决问题。如设备发生用户无法解决的故障,我公司将派专业的技术工作人员到现场进行解决。

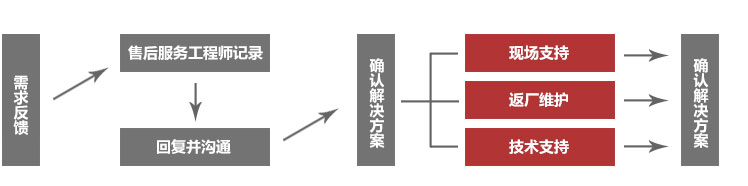

售后服务流程| After-sales service process

售后服务流程图
