精密工件电路板三维检测
发布时间:2024-04-11
浏览数:95
- A +
- A
- A -
现在电子产品使用的应用越来越广泛,电路板作为基础的电子元件,信息电子产业快速发展为电路板行业的快速发展提供了良好的市场环境,电子产品产量的持续增长为电路板行业的快速增长提供强劲动力,市场的配套需求增长强劲,行业前景看好。在此同时,对电路板产品的生产能力和技术水平要求也提高了,根据应用的领域,为了更有效节省体积和达到一定的精确度,使产品更好的应用到不同的电子产品中,需要进行电路板的检测。电路板客户就找到华朗三维对电路板进行三维扫描检测,获取数据,以达到一定的精度。

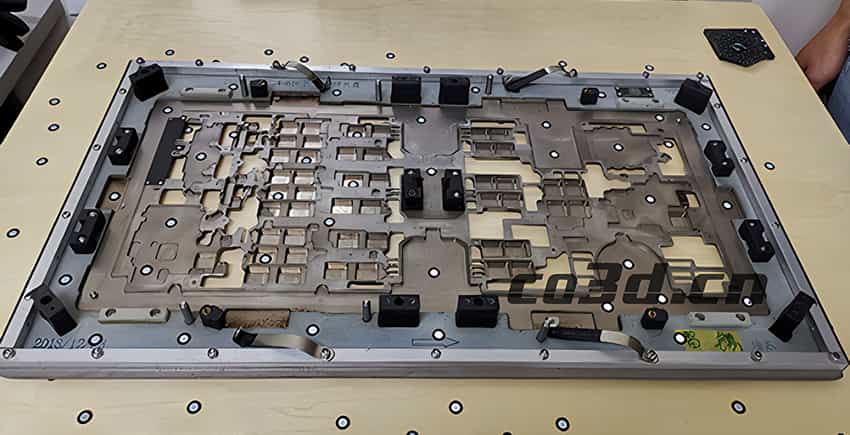

电路板扫描实物图
面临问题
电路板是精密型工件,外部由各个功能部件组成,设计复杂,孔位多且大小不一,表面曲面小多,布满很多小元件,元件间距小,还有导线之间的连接。使用一般普通的三维扫描仪测量,没法捕捉齐全这么细小复杂的表面,很难得到高精准的数据,不能满足客户需要的测量效果。

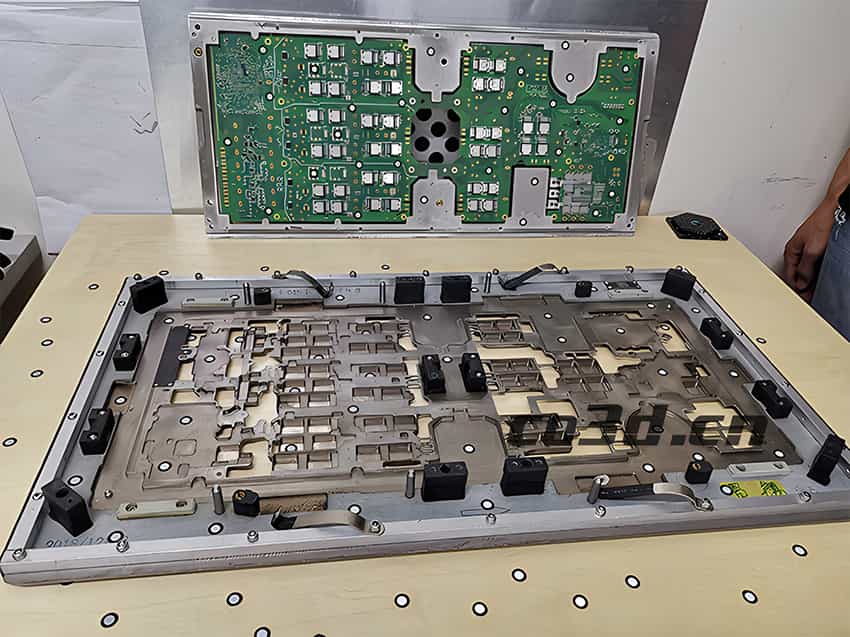

电路板扫描实物图
解决方案
对于电路板面临的一些复杂性问题,华朗三维的工程师使用手持三维扫描仪Model 29进行检测扫描。扫描仪在使用过程灵活方便,重量轻,省时省力,并且采用14+1条红色激光线很好的捕捉到了凹凸面,从不同角度扫描,速度快,实时显示,导入三维检测软件进行分析,时效快,快速简单的获取电路板扫描高精度三维数据,可以得到直观的三维检测数据图。

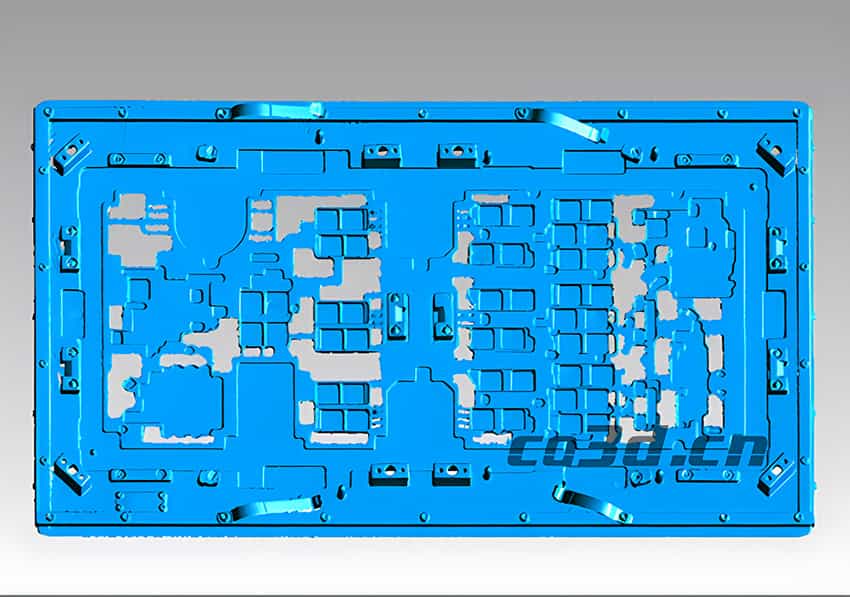

电路板扫描数据图

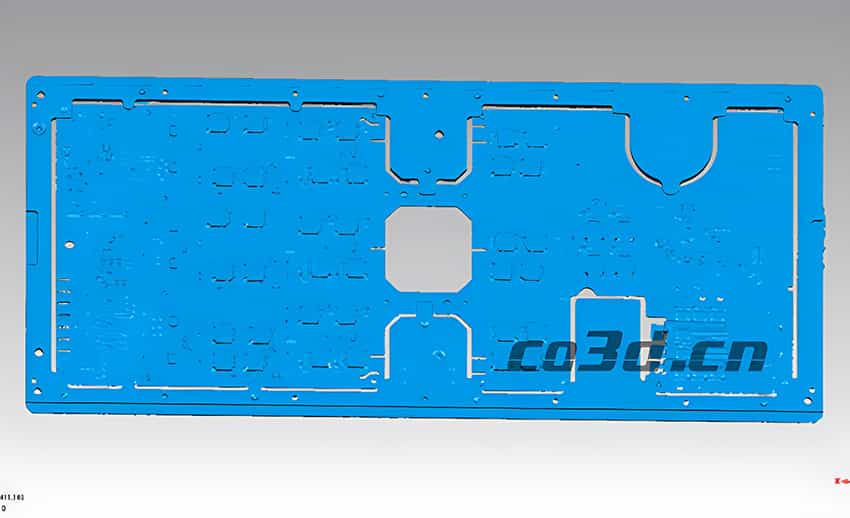

电路板扫描数据图

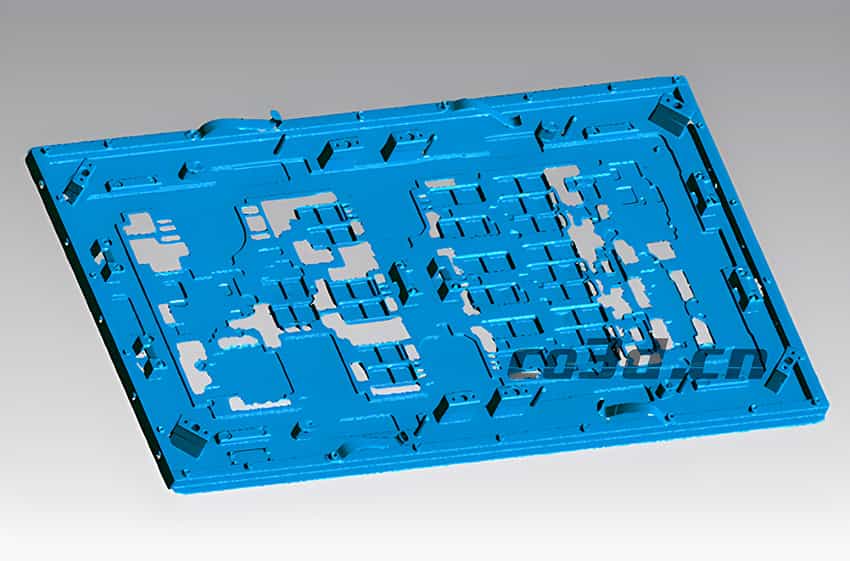

电路板扫描数据图
